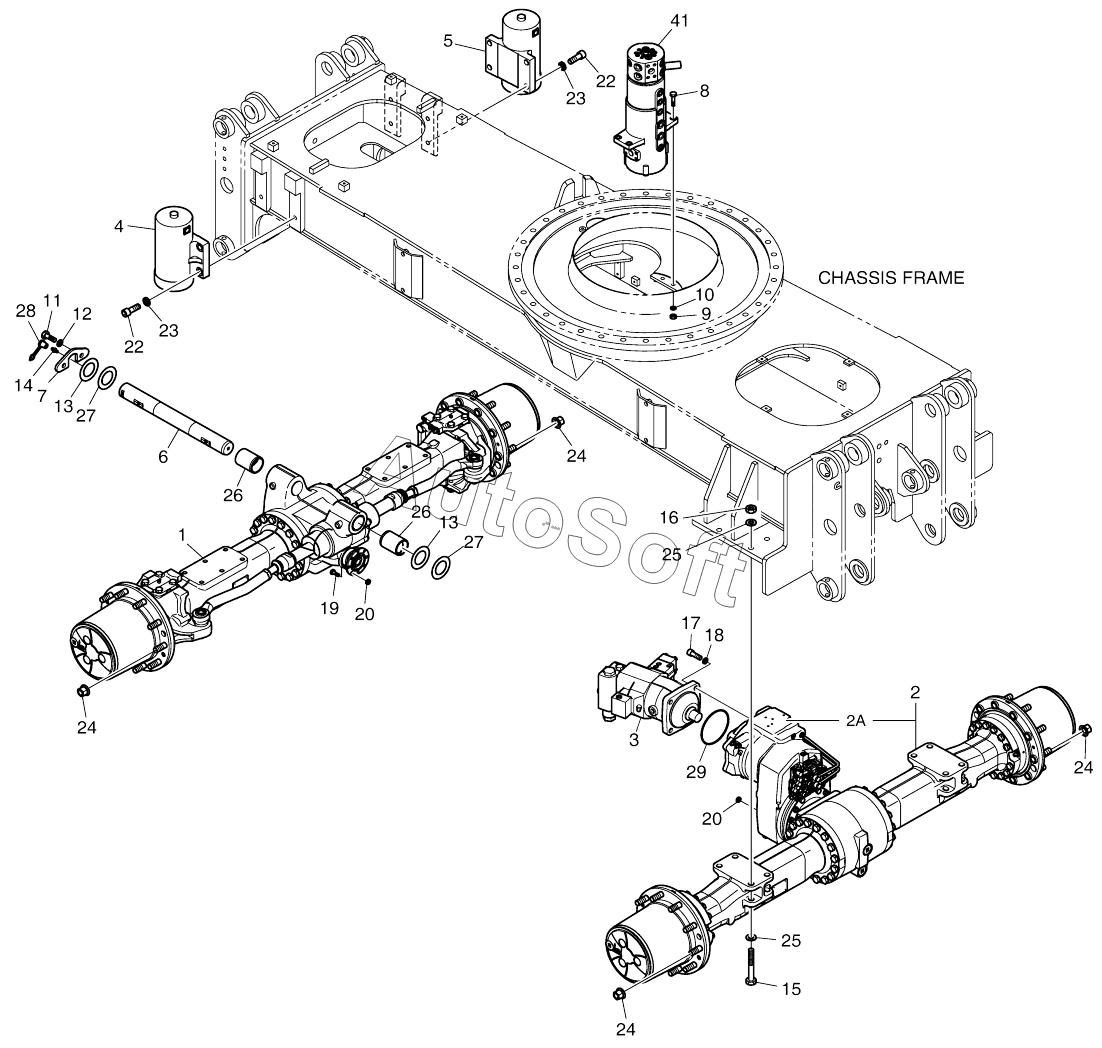

Каталог запасных частей к технике: Doosan DX140W (2017). POWER TRAIN - AXLE
200-00032J
130809-00017
1
1
1
2
2
2
2A
3
3
4
4
4
5
5
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
22
22
23
23
24
24
24
24
24
24
24
24
24
24
25
25
25
25
26
26
27
27
28
29
41
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130809-00017 | 1***7 | POWERTRAIN ASSY | |
| 200-00032J | 2***J | POWER TRAIN | |
| 1 | 1***8 | AXLE, FRONT | |
| 1 | 1***7 | AXLE ASSY, FRONT | |
| 1 | 2***A | AXLE, FRONT | |
| 10 | S***3 | WASHER;SPRING M10 | |
| 11 | S***6 | BOLT M16X2.0X50 | |
| 12 | S***3 | WASHER;SPRING | |
| 13 | 2***9 | Shim | |
| 14 | S***1 | NIPPLE;GREASE | |
| 15 | S***6 | BOLT | |
| 16 | S***3 | Nut | |
| 17 | S***6 | Bolt,socket | |
| 18 | S***3 | WASHER;SPRING | |
| 19 | K***5 | Bolt | |
| 2 | 1***7 | AXLE, REAR | |
| 2 | 1***9 | AXLE, REAR | |
| 2 | 2***A | AXLE, REAR | |
| 20 | 2***A | Nut | |
| 22 | S***6 | Bolt | |
| 23 | S***3 | WASHER;SPRING | |
| 24 | 1***7 | Nut, wheel | |
| 24 | K***3 | Nut, wheel | |
| 25 | 2***A | WASHER;HARD | |
| 25 | 2***A | WASHER;HARD | |
| 26 | K***2 | BUSHING | |
| 27 | K***9 | SHIM | |
| 28 | 1***0 | CAP;GREASE NIPPLE | |
| 29 | 2***3 | O-RING | |
| 2A | K***1 | TRANSMISSION | |
| 3 | 1***7 | MOTOR, TRAVEL | |
| 3 | 4***B | TRAVEL MOTOR | |
| 4 | 4***6 | CYLINDER, CHOCKING | |
| 4 | 4***A | CYLINDER, CHOCKING | |
| 4 | 4***B | CYLINDER, CHOCKING | |
| 41 | 4***A | CENTER JOINT ASSY | |
| 41 | 4***B | JOINT, CENTER | |
| 41 | 4***C | CENTER JOINT ASSY | |
| 5 | 4***7 | CYLINDER, CHOCKING | |
| 5 | 4***A | CYLINDER, CHOCKING | |
| 5 | 4***B | CYLINDER, CHOCKING | |
| 6 | 1***4 | PIN | |
| 6 | 1***4 | PIN | |
| 7 | 1***B | PLATE | |
| 8 | S***6 | BOLT | |
| 9 | S***3 | NUT M12 |
