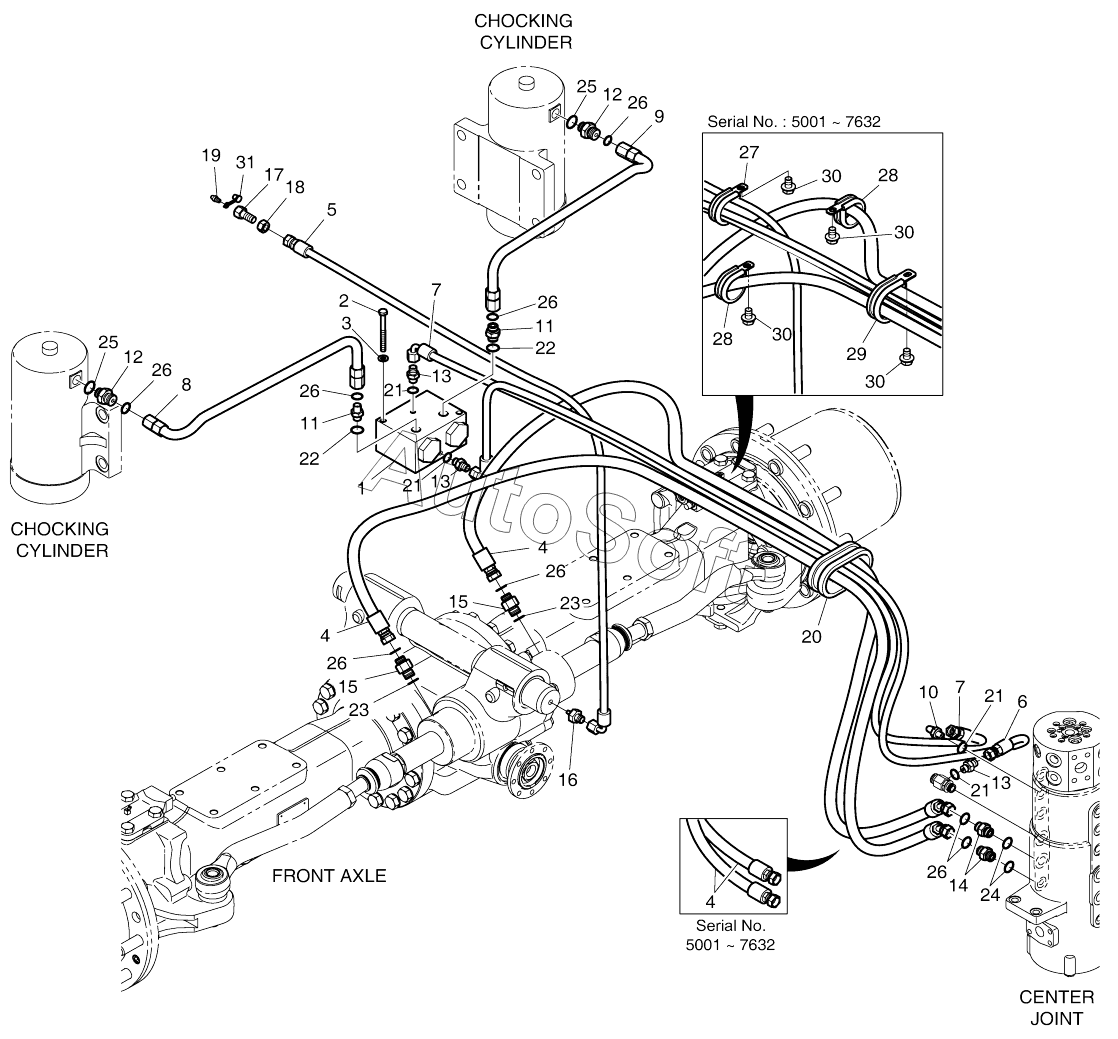

Каталог запасных частей к технике: Doosan DX140W (2017). STEER AND CHOCKING PIPING
22
22
14
15
15
15
15
15
15
16
17
18
19
20
20
21
21
21
21
14
23
23
23
23
23
23
24
25
25
26
26
26
26
26
26
26
27
28
28
29
30
30
30
30
31
7
7
1
1
1
2
3
4
4
4
4
4
4
4
4
5
6
6
7
7
8
8
9
9
10
11
11
12
12
12
12
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01476C | 4***C | STEER & CHOCKING PIPING | |
| 1 | 2***A | Valve, chocking | |
| 1 | 2***A | Valve, chocking | |
| 1 | 4***A | Valve, chock | |
| 2 | S***6 | BOLT | |
| 3 | S***3 | WASHER;SPRING | |
| 4 | D***4 | HOSE | |
| 4 | D***9 | HOSE ASSY, HYDRAULIC | |
| 5 | D***6 | HOSE | |
| 6 | D***7 | HOSE | |
| 6 | D***2 | HOSE | |
| 7 | D***3 | HOSE | |
| 7 | D***3 | HOSE | |
| 8 | 1***C | PIPE | |
| 8 | 4***9 | PIPE, CHOCKING | |
| 9 | 1***C | PIPE | |
| 9 | 4***0 | PIPE, CHOCKING | |
| 10 | 2***4 | ELBOW | |
| 11 | 2***2 | ADAPTER PF3/8-UNF3/8 | |
| 12 | 2***3 | Adapter | |
| 12 | D***5 | ADAPTER | |
| 13 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 14 | 2***9 | Adapter | |
| 14 | D***0 | ADAPTER | |
| 15 | 2***7 | Adapter | |
| 15 | D***2 | ADAPTER | |
| 16 | 2***0 | ADAPTER PF1/4-PT1/8 | |
| 17 | 1***3 | REDUCER PT1/8-PF1/4 | |
| 18 | 1***6 | NUT PF1/4 | |
| 19 | S***1 | NIPPLE;GREASE | |
| 20 | D***3 | BUSHING, RUBBER | |
| 20 | D***8 | GUIDE, RUBBER | |
| 21 | S***1 | O-RING | |
| 22 | S***1 | O-RING | |
| 23 | D***6 | O-RING | |
| 23 | S***1 | O-RING | |
| 24 | S***1 | O-RING | |
| 25 | 2***3 | O-ring | |
| 26 | S***1 | O-RING | |
| 27 | 1***4 | CLIP D26/M8 | |
| 28 | 1***7 | CLIP;BAND | |
| 29 | 1***9 | Clip | |
| 30 | K***9 | BOLT | |
| 31 | 1***0 | CAP;GREASE NIPPLE |
