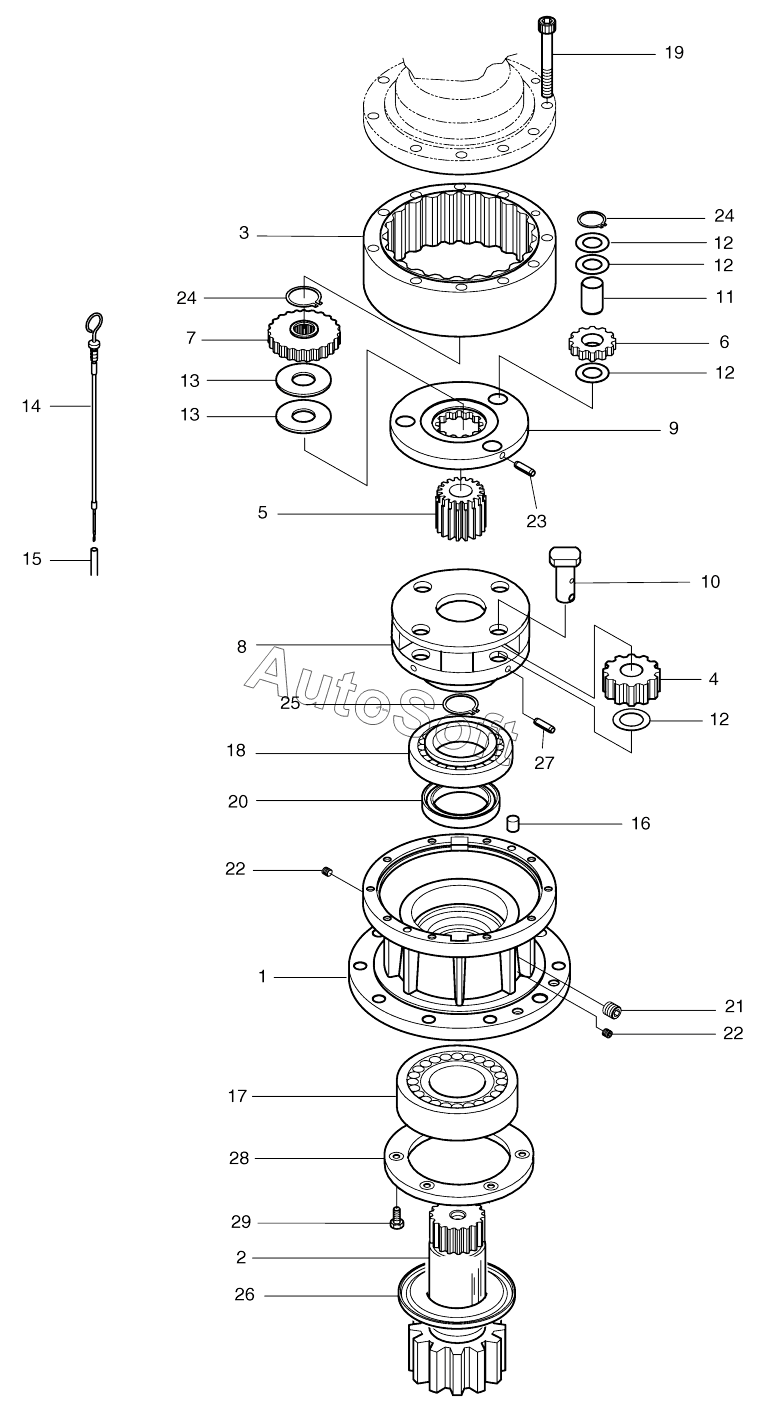

Каталог запасных частей к технике: Doosan DX140W (2017). SWING REDUCTION GEAR
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1007357B | K***B | GEAR, REDUCTION | |
| 1 | 4***7 | CASING | |
| 2 | 4***6 | SHAFT;DRIVE | |
| 3 | 1***9 | GEAR;RING | |
| 4 | 4***3 | GEAR;PLANET NO.2 | |
| 5 | 4***4 | GEAR;SUN NO.2 | |
| 6 | 4***5 | GEAR;PLANET NO.1 | |
| 7 | 4***6 | GEAR;SUN NO.1 | |
| 8 | 2***7 | CARRIER NO.2 | |
| 9 | 2***8 | CARRIER NO.1 | |
| 10 | 1***4 | PIN ASS'Y NO.2 | |
| 11 | 1***5 | PIN ASS'Y NO.1 | |
| 12 | 2***4 | WASHER;THUST(B) | |
| 13 | 2***2 | WASHER;THUST(A) | |
| 14 | 1***3 | BAR;LEVEL | |
| 15 | 1***9 | PIPE;LEVEL GAUGE | |
| 16 | 1***6 | PIN;KNOCK | |
| 17 | 2***1 | BEARING;ROLLER | |
| 18 | 2***2 | BEARING;ROLLER | |
| 19 | S***3 | BOLT;SOCKET | |
| 20 | 1***9 | SEAL;OIL | |
| 21 | 2***4 | PLUG | |
| 22 | 2***2 | PLUG | |
| 23 | S***0 | PIN;SPRING | |
| 24 | S***0 | RING;RETAINER | |
| 25 | S***0 | RING;RETAINER | |
| 26 | 1***7 | RING;NILOS | |
| 27 | S***0 | PIN;SPRING | |
| 28 | 1***7 | PLATE;SUPPORT | |
| 29 | S***6 | BOLT;SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
