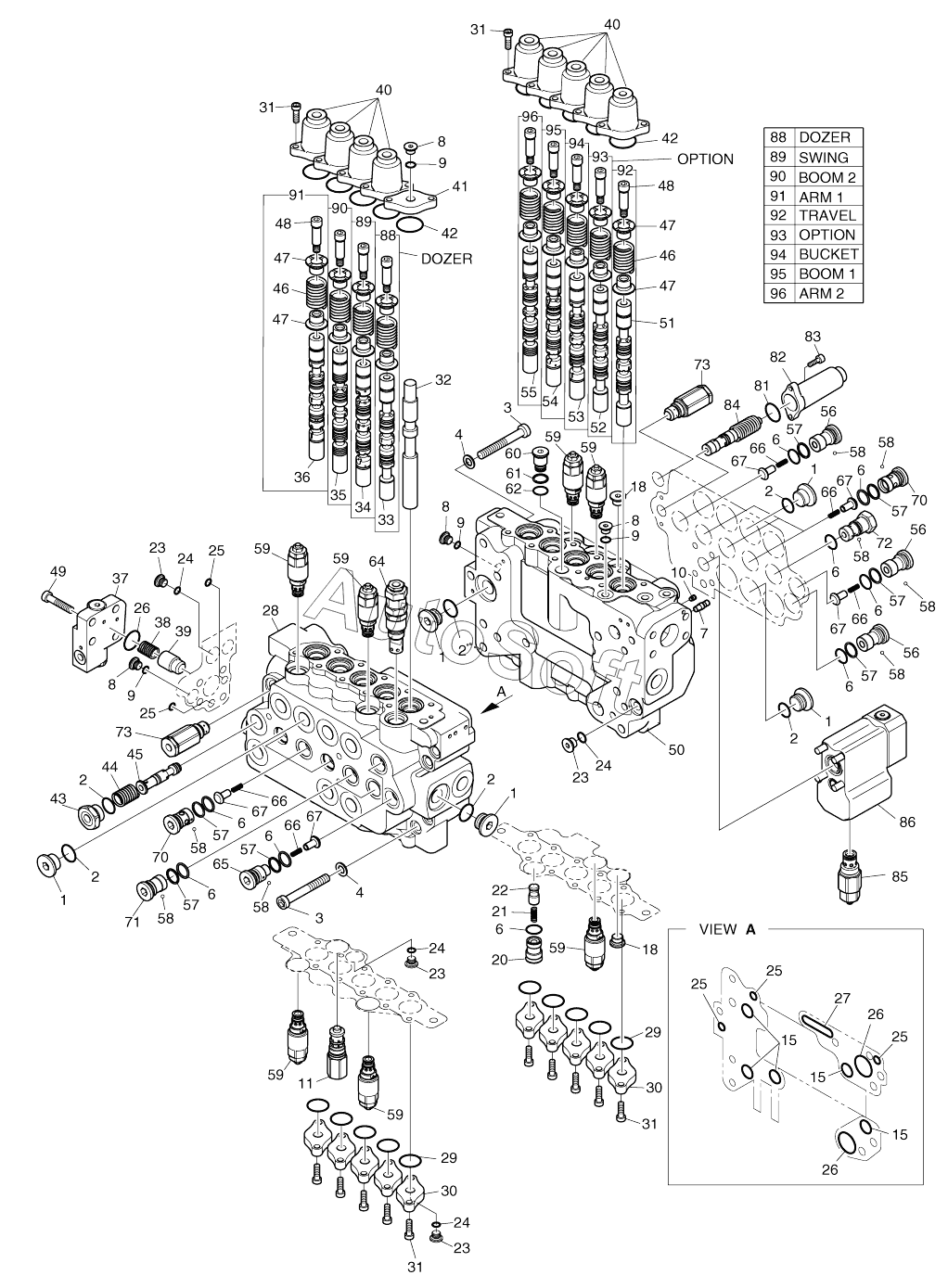

Каталог запасных частей к технике: Doosan DX140W (2017). CONTROL VALVE
56
56
56
67
67
67
67
67
66
66
66
66
66
65
64
62
61
60
59
59
59
59
59
59
59
58
58
58
58
58
58
58
58
57
57
57
57
57
57
57
70
70
55
54
53
52
51
50
49
48
48
47
47
47
47
86
96
95
94
93
92
91
90
89
88
86
46
46
85
84
84
83
82
81
73
73
72
71
9
9
9
9
25
25
25
25
25
24
24
24
23
23
23
23
23
22
21
20
18
18
15
15
15
11
10
26
26
26
8
8
8
8
7
6
6
6
6
6
6
6
6
6
4
4
3
3
2
2
2
2
2
2
1
1
1
1
1
410105-00077A
410105-00077
36
45
44
43
42
42
41
40
40
39
38
37
K1003637G
35
34
33
32
31
31
31
31
30
30
29
29
28
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 410105-00077 | 4***7 | CONTROL VALVE ASSY | |
| 410105-00077A | 4***A | CONTROL VALVE ASSY | |
| K1003637G | K***G | VALVE, CONTROL | |
| 1 | 2***7 | CAP | |
| 2 | S***1 | O-RING | |
| 3 | S***1 | BOLT;SOCKET | |
| 4 | S***1 | WASHER;SPRING | |
| 6 | S***1 | O-RING | |
| 7 | 2***A | ORIFICE | |
| 8 | 2***1 | CAP | |
| 9 | S***1 | O-RING | |
| 10 | 2***2 | Expander | |
| 11 | 2***9 | Regeneration valve assy, arm | |
| 15 | S***1 | O-RING | |
| 18 | 1***1 | PLUG ASS'Y | |
| 20 | 2***3 | CAP | |
| 21 | 2***3 | SPRING | |
| 22 | 2***5 | CHECK | |
| 23 | 2***8 | CAP | |
| 24 | S***1 | O-RING | |
| 25 | S***1 | O-RING | |
| 26 | S***1 | O-RING | |
| 27 | 2***3 | O-RING | |
| 28 | 4***A | HOUSING, LEFT | |
| 29 | 2***2 | O-RING | |
| 30 | 2***5 | RETAINER | |
| 31 | S***1 | BOLT;SOCKET | |
| 32 | 2***9 | Spool | |
| 33 | K***6 | PLUNGER, D | |
| 34 | 4***6 | Plunger, swing | |
| 35 | K***5 | SPOOL, BOOM 2 | |
| 36 | K***9 | SPOOL, ARM 1 | |
| 37 | 2***A | AM HOLDING VALVE | |
| 38 | 2***7 | SPRING | |
| 39 | 2***3 | POPPET | |
| 40 | 2***7 | COVER | |
| 41 | 2***1 | Retainer | |
| 42 | 2***3 | O-RING | |
| 43 | 2***1 | CAP | |
| 44 | 2***1 | SPRING | |
| 45 | 2***A | SPOOL;BC | |
| 46 | 2***9 | SPRING;PLAIN | |
| 47 | 2***7 | GUIDE;SP | |
| 48 | 2***6 | CAP;PL | |
| 49 | S***1 | BOLT;SOCKET | |
| 50 | 2***B | HOUSING, RIGHT | |
| 51 | 2***A | PLUNGER;M51 TRAVEL | |
| 52 | 2***5 | PLUNGER;D | |
| 53 | 2***7 | Plunger, c7 | |
| 54 | K***1 | SPOOL ASSY, BOOM 1 | |
| 55 | 4***9 | Plunger | |
| 56 | 2***A | CAP | |
| 57 | S***1 | RING;BACK UP | |
| 58 | 2***8 | CHIP;NYLON | |
| 59 | 2***0 | O/l relief assy | |
| 60 | 2***9 | CAP | |
| 61 | S***1 | O-RING | |
| 62 | S***1 | RING;BACK UP | |
| 64 | 2***A | MAIN RELIEF ASS'Y | |
| 65 | 2***A | CAP | |
| 66 | 2***4 | SPRING | |
| 67 | K***6 | CHECK, LOAD | |
| 70 | 2***A | CAP | |
| 71 | 2***4 | CAP | |
| 72 | K***6 | CAP | |
| 73 | 2***1 | FOOT RELIEF ASS'Y | |
| 81 | 2***4 | O-ring | |
| 82 | 2***A | CAP | |
| 83 | S***1 | BOLT;SOCKET M6X60 | |
| 84 | K***6 | VALVE, BOOM PRIORITY | |
| 84 | K***A | VALVE, BOOM PRIORITY | |
| 85 | 2***6 | OVER LOAD RELIEF ASS'Y | |
| 86 | 2***A | BM HOLDING VALVE | |
| 86 | 4***1 | BM HOLDING VALVE ASSY | |
| 88 | K***7 | PLUNGER ASSY | |
| 89 | 2***B | Plunger | |
| 90 | 2***E | PLUNGER | |
| 91 | K***0 | PLUNGER | |
| 92 | 2***3 | Plunger, m3 assy | |
| 93 | 2***2 | PLUNGER;D ASS'Y | |
| 94 | 2***0 | Plunger, c7 assy | |
| 95 | 2***F | PLUNGER | |
| 96 | 2***C | Plunger |
