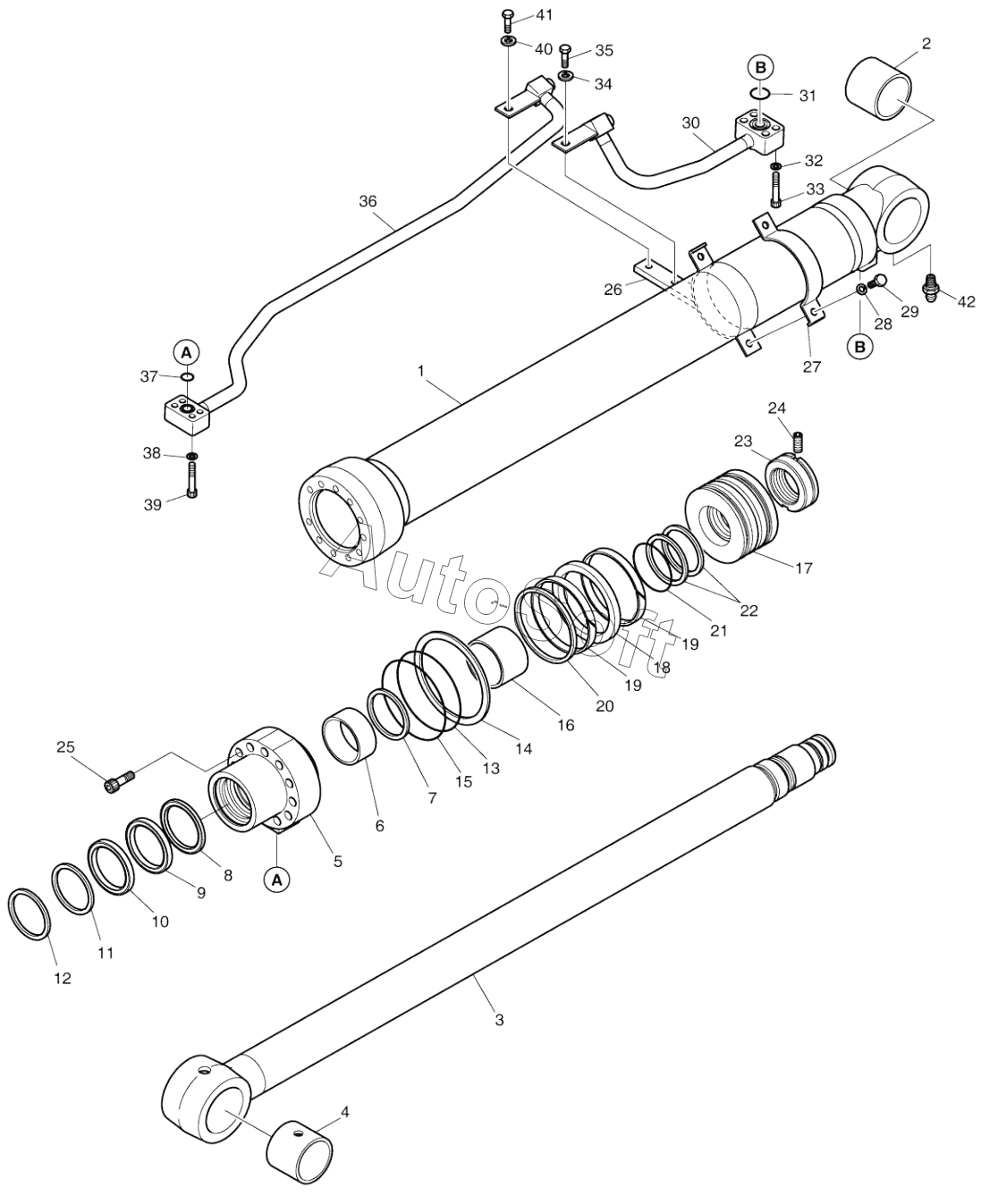

Каталог запасных частей к технике: Doosan DX140W (2017). BOOM CYLINDER - L.H. (8192 ~ )
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
K9002306
11
1
2
3
4
5
6
7
8
9
10
400309-01166
12
13
14
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400309-01166 | 4***6 | CYLINDER, BOOM, LH | |
| K9002306 | K***6 | SEAL KIT | |
| 1 | K***G | TUBE ASSY, CYLINDER | |
| 2 | 1***4 | BUSH | |
| 3 | K***G | ROD, CYLINDER | |
| 4 | 1***4 | BUSH | |
| 5 | 1***G | COVER, ROD | |
| 6 | 1***2 | DD-BUSH | |
| 7 | 1***2 | RING, RETAINING | |
| 8 | S***R | SEAL, BUFFER | |
| 9 | U***G | U-packing | |
| 10 | R***P | Ring, back up | |
| 11 | W***T | WIPER, DUST | |
| 12 | 1***0 | RING, RETAINING | |
| 13 | O***G | O-ring | |
| 14 | R***P | Ring, back up | |
| 15 | O***G | O-ring | |
| 16 | K***7 | RING, CUSHION | |
| 17 | K***8 | PISTON | |
| 18 | S***R | Seal, slipper | |
| 19 | R***R | RING, WEAR | |
| 20 | R***T | RING, DUST | |
| 21 | O***G | O-ring | |
| 22 | R***P | Ring, back up | |
| 23 | 1***3 | NUT, PISTON | |
| 24 | S***6 | Screw, set | |
| 25 | S***1 | BOLT, HEX. SOCKET | |
| 26 | K***G | BAND, PIPE | |
| 27 | 1***G | BAND, PIPE | |
| 28 | S***3 | WASHER;SPRING | |
| 29 | S***3 | BOLT M10X1.5X30 | |
| 30 | 4***G | PIPE ASSY | |
| 31 | S***1 | O-RING | |
| 32 | S***3 | WASHER;SPRING | |
| 33 | S***1 | BOLT;SOCKET | |
| 34 | S***3 | WASHER;SPRING | |
| 35 | S***3 | BOLT;HEX. | |
| 36 | 4***G | PIPE ASSY | |
| 37 | S***1 | O-ring | |
| 38 | S***3 | NUT M10X1.5 | |
| 39 | S***1 | BOLT | |
| 40 | S***3 | WASHER;SPRING | |
| 41 | S***3 | BOLT;HEX. | |
| 42 | S***2 | NIPPLE;GREASE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
