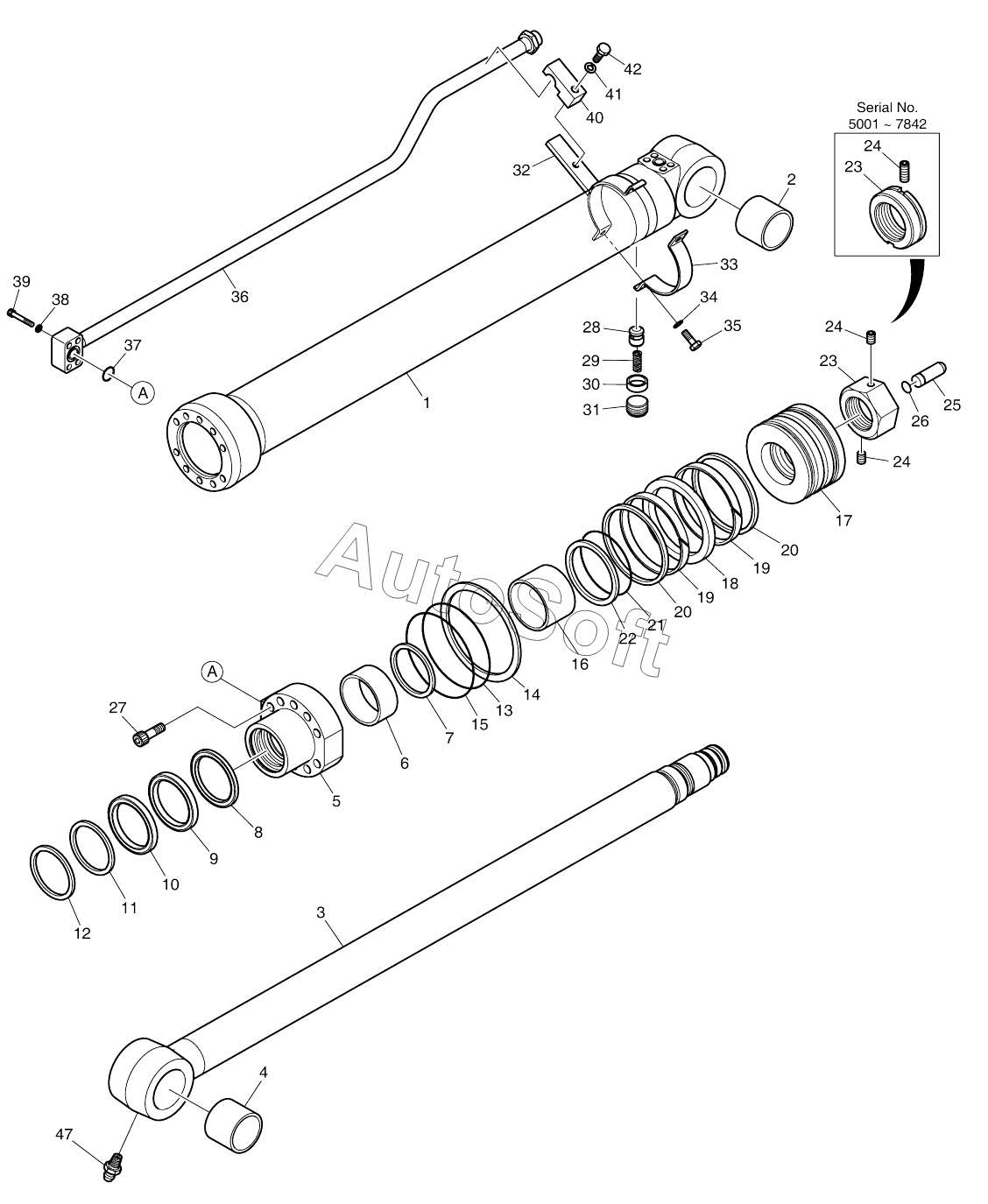

Каталог запасных частей к технике: Doosan DX140W (2017). ARM CYLINDER - ARM 2.1M (5001 ~ 8191)
33
23
23
23
23
24
24
24
24
24
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
47
K9002308
10
400305-00374
1
1
2
3
3
4
5
6
7
8
9
440-00410B
11
12
13
14
15
16
17
18
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400305-00374 | 4***4 | CYLINDER, ARM | |
| 440-00410B | 4***B | ARM CYLINDER | |
| K9002308 | K***8 | SEAL KIT | |
| 1 | 4***6 | TUBE ASSY | |
| 1 | K***7 | TUBE ASSY | |
| 2 | 1***1 | BUSHING | |
| 3 | 4***6 | ROD ASSY, CYLINDER | |
| 3 | K***9 | ROD ASSY | |
| 4 | 1***1 | BUSHING | |
| 5 | K***0 | COVER, ROD | |
| 6 | 1***7 | DD-BUSH | |
| 7 | K***1 | RING, RETAINING | |
| 8 | K***2 | SEAL, BUFFER | |
| 9 | K***3 | U-PACKING | |
| 10 | K***4 | RING, BACK UP | |
| 11 | 1***4 | WIPER, DUST | |
| 12 | 1***3 | RING, RETAINING | |
| 13 | S***1 | O-ring | |
| 14 | K***5 | RING, BACK UP | |
| 15 | S***1 | O-RING | |
| 16 | K***6 | RING, CUSHION | |
| 17 | K***7 | PISTON | |
| 18 | K***8 | SEAL, SLIPPER | |
| 19 | 1***5 | RING, WEAR | |
| 20 | K***9 | RING, DUST | |
| 21 | 1***6 | O-RING | |
| 22 | K***0 | RING, BACK UP | |
| 23 | 1***A | Nut, piston | |
| 23 | 1***6 | NUT, PISTON | |
| 24 | 1***9 | SCREW | |
| 24 | S***8 | Screw, set | |
| 25 | 4***9 | PLUNGER, CUSHION | |
| 26 | 1***1 | RING, STOP | |
| 27 | S***1 | BOLT | |
| 28 | 1***9 | VALVE, CHECK | |
| 29 | 1***9 | SPRING | |
| 30 | 1***2 | SUPPORT, SPRING | |
| 31 | 2***3 | PLUG;HEX. SOCKET | |
| 32 | K***1 | PIPE BAND ASSY | |
| 33 | 1***5 | BAND, PIPE | |
| 34 | S***3 | WASHER;SPRING | |
| 35 | S***3 | BOLT M10X1.5X30 | |
| 36 | K***2 | PIPE ASSY-R | |
| 37 | S***1 | O-RING | |
| 38 | S***3 | WASHER;SPRING | |
| 39 | S***1 | BOLT;SOCKET | |
| 40 | K***3 | CLAMP, PIPE | |
| 41 | S***3 | WASHER;SPRING | |
| 42 | S***1 | BOLT | |
| 47 | S***2 | NIPPLE;GREASE |
