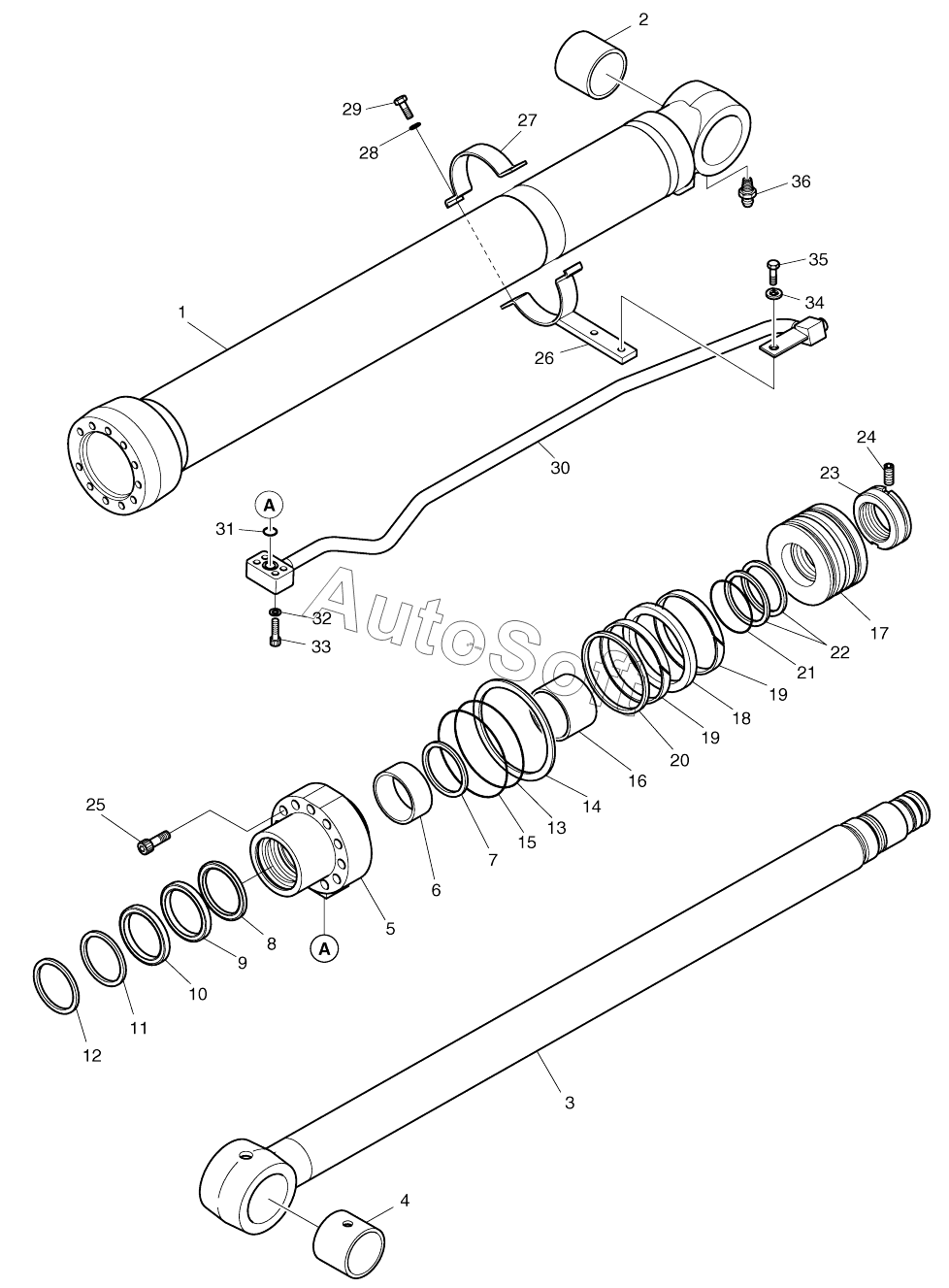

Каталог запасных частей к технике: Doosan DX140W (2017). BOOM CYLINDER - R.H. (LOCK VALVE) (55001 ~ 8191)
29
20
21
22
23
24
24
25
26
27
28
19
19
30
31
32
33
34
35
36
K9002306
10
1
2
3
4
5
6
7
8
9
440-00485B
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 440-00485B | 4***B | BOOM CYLINDER | |
| K9002306 | K***6 | SEAL KIT | |
| 1 | K***1 | TUBE ASSY | |
| 2 | 1***4 | BUSH | |
| 3 | K***3 | ROD ASSY | |
| 4 | 1***4 | BUSH | |
| 5 | K***4 | COVER, ROD | |
| 6 | 1***2 | DD-BUSH | |
| 7 | 1***2 | RING, RETAINING | |
| 8 | K***5 | SEAL, BUFFER | |
| 9 | K***6 | U-PACKING | |
| 10 | K***6 | RING, BACK UP | |
| 11 | 1***0 | WIPER, DUST | |
| 12 | 1***0 | RING, RETAINING | |
| 13 | S***1 | O-RING | |
| 14 | 1***8 | RING, BACK UP | |
| 15 | S***1 | O-ring | |
| 16 | K***7 | RING, CUSHION | |
| 17 | K***8 | PISTON | |
| 18 | K***9 | SEAL, SLIPPER | |
| 19 | 1***6 | RING, WEAR | |
| 20 | K***0 | RING, DUST | |
| 21 | 1***7 | O-RING | |
| 22 | 1***9 | RING, BACK UP | |
| 23 | 1***3 | NUT, PISTON | |
| 24 | 1***9 | SCREW | |
| 25 | S***1 | BOLT, HEX. SOCKET | |
| 26 | K***1 | BAND ASSY, PIPE | |
| 27 | 1***5 | BAND, PIPE | |
| 28 | S***3 | WASHER;SPRING | |
| 29 | S***3 | BOLT M10X1.5X30 | |
| 30 | K***5 | PIPE ASSY-R | |
| 31 | S***1 | O-RING | |
| 32 | S***3 | WASHER | |
| 33 | S***1 | BOLT | |
| 34 | S***3 | WASHER;SPRING | |
| 35 | S***3 | BOLT;HEX. | |
| 36 | S***2 | NIPPLE;GREASE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
