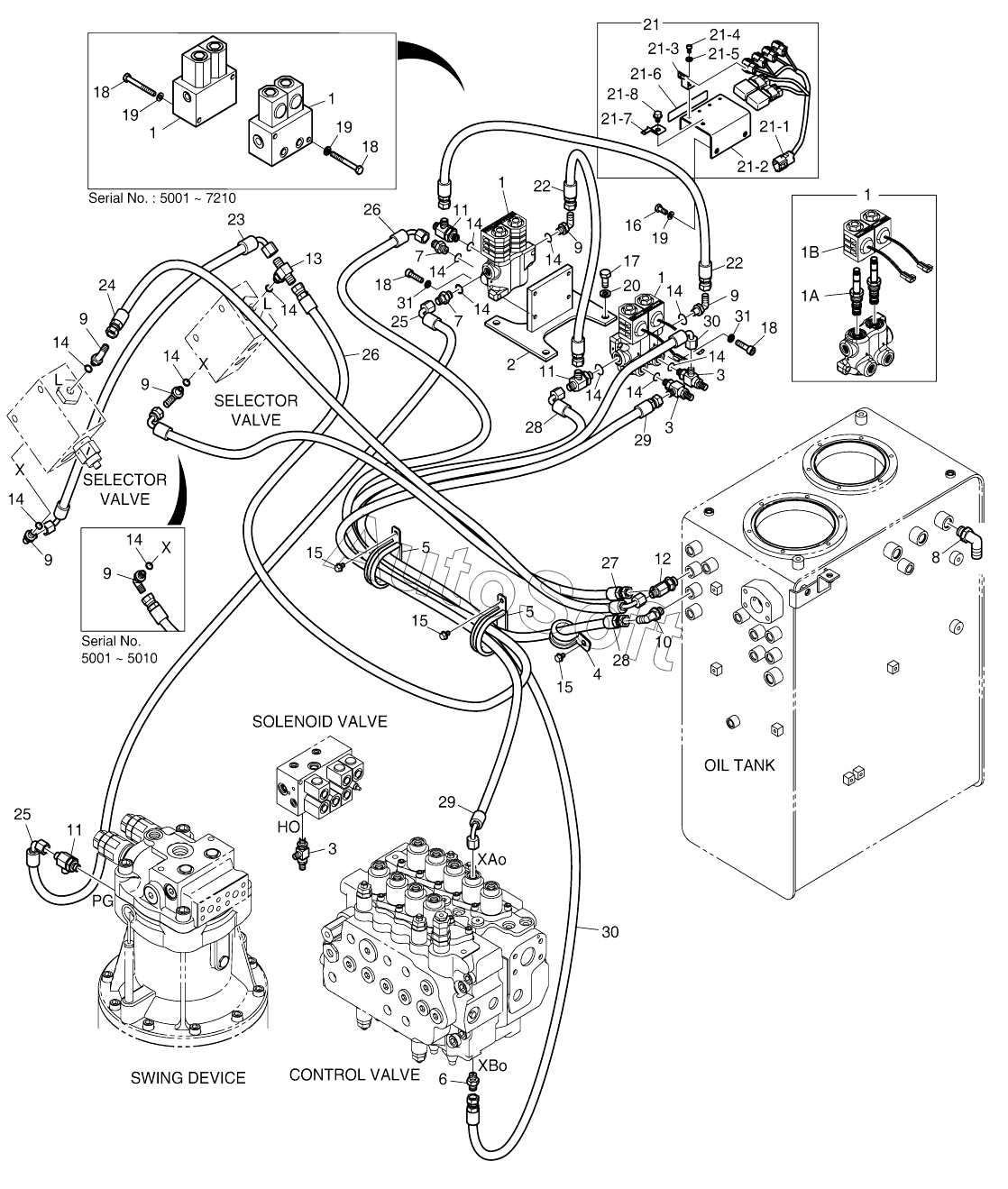

Каталог запасных частей к технике: Doosan DX140W (2017). PILOT PIPING (1) - TWO WAY
K1018159B
K1018159B
420212-07203
420212-07203
1
1
1
1
1
1
1
1
1
1
1A
1B
2
2
3
3
3
4
5
5
6
7
7
8
9
9
9
9
9
9
10
11
11
11
12
13
14
14
14
14
14
14
14
14
14
14
14
14
14
15
15
15
16
17
18
18
18
18
18
18
18
18
18
18
19
19
19
19
19
19
20
21
21-1
21-2
21-3
21-4
21-5
21-6
21-7
21-8
22
22
23
24
25
25
26
26
27
28
28
29
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-07203 | 4***3 | PIPING, PILOT | |
| K1018159B | K***B | PILOT PIPING, PE3C | |
| 1 | 4***A | VALVE, SOLENOID | |
| 1 | 4***B | VALVE, SOLENOID | |
| 10 | 2***0 | ELBOW | |
| 11 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 12 | 2***7 | TEE PFO3/8-2PF1/4 | |
| 13 | 2***1 | TEE | |
| 14 | S***1 | O-RING | |
| 15 | K***9 | BOLT | |
| 16 | S***6 | BOLT | |
| 17 | S***6 | BOLT | |
| 18 | S***6 | BOLT | |
| 18 | S***6 | Bolt | |
| 19 | S***3 | WASHER;SPRING | |
| 19 | S***3 | WASHER;SPRING | |
| 1A | K***3 | SPOOL, SOLENOID | |
| 1B | 1***1 | COIL 24V | |
| 2 | 1***C | BRACKET | |
| 2 | 1***E | BRACKET | |
| 20 | S***3 | WASHER;SPRING M10 | |
| 21 | 5***4 | ELECTRIC ASSY | |
| 21-1 | K***4 | HARNESS, JOINT | |
| 21-2 | K***2 | PLATE | |
| 21-3 | 2***0 | BRACKET;HOUSING | |
| 21-4 | S***3 | SCREW M6X1.0X12 | |
| 21-5 | S***3 | WASHER;SPRING M6 | |
| 21-6 | K***7 | PLATE, NAME | |
| 21-7 | 2***1 | BRACKET;HOUSING W9 | |
| 21-8 | K***9 | BOLT | |
| 22 | D***4 | HOSE ASSY, HYDRAULIC | |
| 23 | D***7 | HOSE | |
| 24 | D***1 | HOSE ASSY, HYDRAULIC | |
| 25 | D***7 | HOSE | |
| 26 | D***2 | HOSE | |
| 27 | D***9 | HOSE | |
| 28 | D***3 | HOSE | |
| 29 | D***2 | HOSE ASSY, HYDRAULIC | |
| 3 | 1***9 | TEE | |
| 30 | D***8 | HOSE | |
| 31 | S***3 | WASHER;SPRING | |
| 4 | 1***4 | CLIP D26/M8 | |
| 5 | 1***8 | Clip | |
| 6 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 7 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 8 | 2***2 | ELBOW | |
| 9 | 2***4 | ELBOW |
