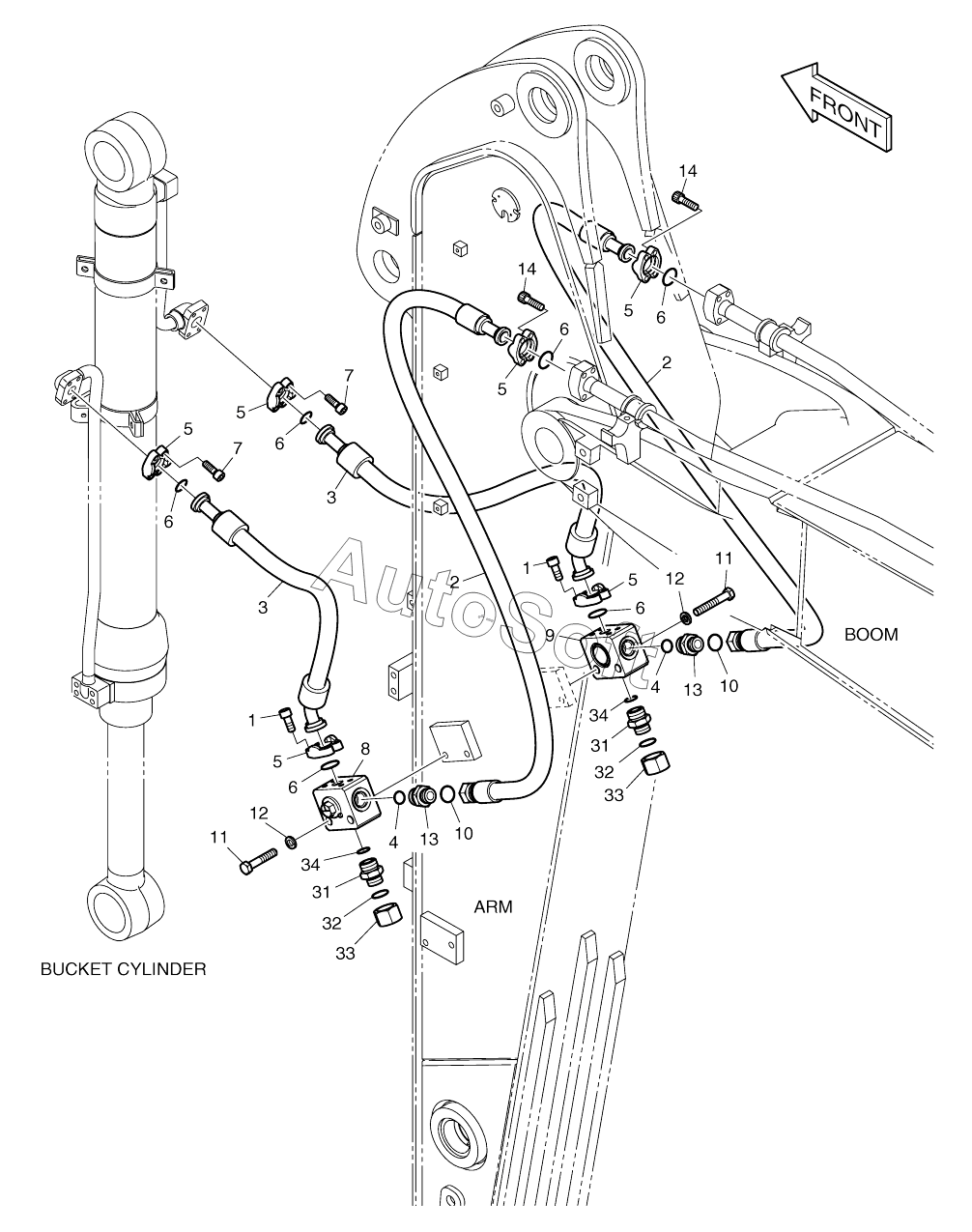

Каталог запасных частей к технике: Doosan DX140W (2017). ARM PIPING - ARM 2.1 (CLAMSHELL)
1
1
2
2
3
3
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
31
31
32
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1017977 | K***7 | CLAMSHELL PIPING | |
| 1 | S***6 | BOLT;SOCKET M10X1.5X25 | |
| 2 | D***5 | HOSE | |
| 3 | D***2 | HOSE | |
| 4 | S***1 | O-RING | |
| 5 | 2***9 | FLANGE | |
| 6 | 2***2 | O-RING | |
| 7 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 8 | K***9 | VALVE, SWITCH | |
| 9 | K***0 | VALVE, SWITCH | |
| 10 | S***1 | O-RING | |
| 11 | S***6 | BOLT | |
| 12 | 1***0 | WASHER | |
| 13 | 2***5 | ADAPTER | |
| 14 | S***6 | BOLT M10X1.5X35 | |
| 31 | 2***5 | ADAPTER | |
| 32 | S***1 | O-RING | |
| 33 | 2***1 | CAP | |
| 34 | S***1 | O-RING |
