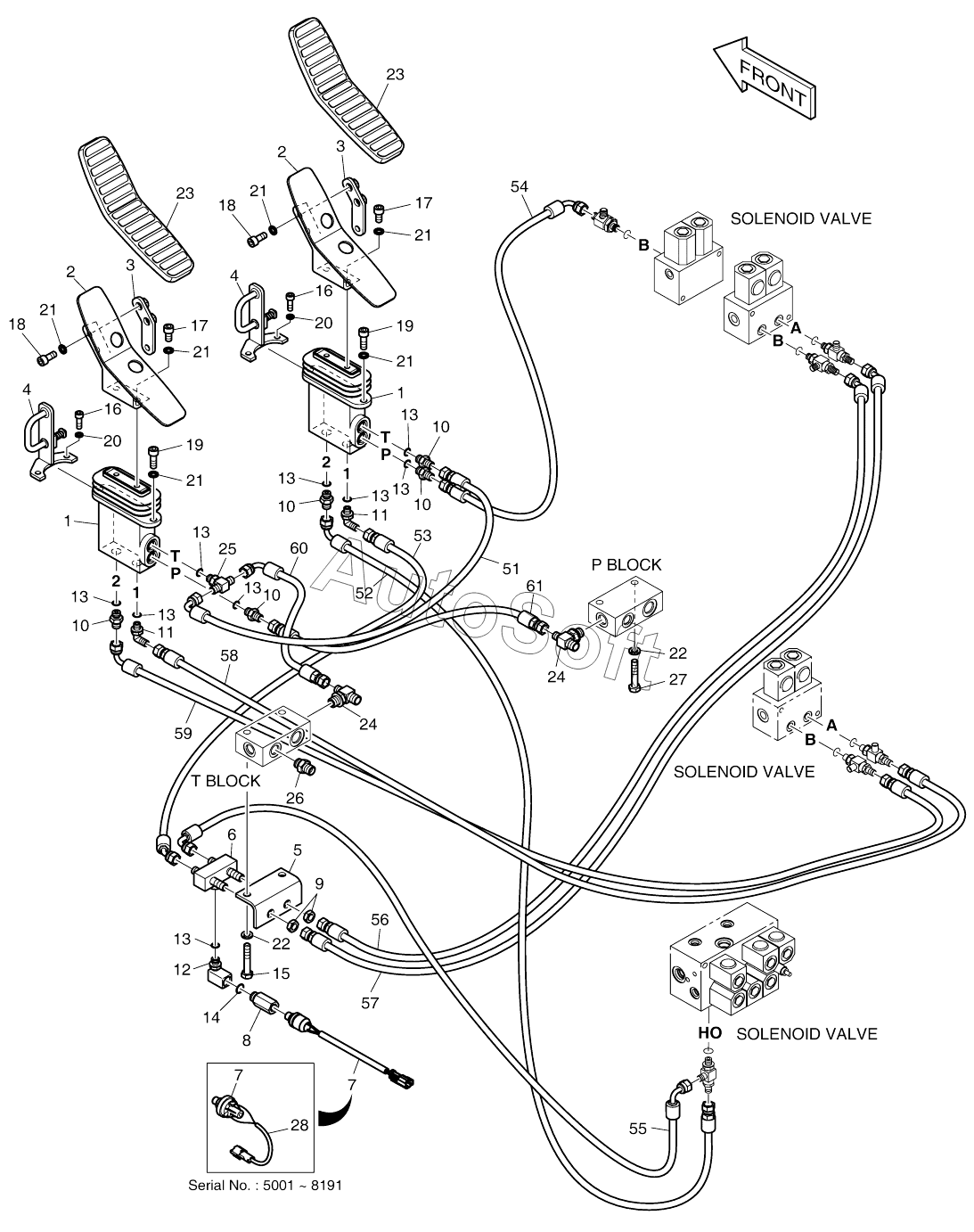

Каталог запасных частей к технике: Doosan DX140W (2017). PILOT PIPING TWO WAY + ROTATING
51
19
19
20
20
21
21
21
21
21
21
22
22
23
23
24
24
25
26
27
28
18
18
52
53
54
55
56
57
58
59
60
61
7
7
420212-13746
420212-13746
420212-13746A
420212-13746A
1
1
1
1
2
2
3
3
4
4
5
6
7
7
K1018151A
K1018151A
8
9
10
10
10
10
10
11
11
12
13
13
13
13
13
13
13
13
13
14
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-13746 | 4***6 | PILOT PIPING, PE3C & PERO | |
| 420212-13746A | 4***A | PIPING, CABIN, 2 WAY, W/ ROTATING | |
| K1018151A | K***A | PILOT PIPING, PE3C & PERO | |
| 1 | K***2 | VALVE, PEDAL | |
| 1 | K***A | PEDAL VALVE | |
| 2 | K***4 | BRACKET | |
| 3 | K***B | PLATE | |
| 4 | K***A | PLATE | |
| 5 | 1***A | BRACKET | |
| 6 | 4***6 | VALVE, SHUTTLE | |
| 7 | 3***0 | SWITCH, OIL PRESSURE | |
| 7 | 5***0 | SWITCH;PRESSURE | |
| 8 | 1***2 | Reducer | |
| 9 | 1***7 | NUT | |
| 10 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 11 | 2***4 | ELBOW | |
| 12 | D***8 | ELBOW | |
| 13 | S***1 | O-RING | |
| 14 | S***1 | O-RING | |
| 15 | S***6 | Bolt | |
| 16 | S***6 | Bolt | |
| 17 | S***6 | BOLT;SOCKET | |
| 18 | S***6 | BOLT;SOCKET M10X1.5X25 | |
| 19 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 20 | S***3 | WASHER;SPRING | |
| 21 | S***3 | WASHER;SPRING | |
| 22 | S***3 | WASHER;SPRING M10 | |
| 23 | 1***6 | RUBBER;PEDAL | |
| 24 | 2***3 | TEE | |
| 25 | 2***1 | TEE | |
| 26 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 27 | S***6 | BOLT | |
| 28 | 5***7 | Harness | |
| 51 | D***2 | HOSE ASSY, HYDRAULIC | |
| 52 | D***8 | HOSE | |
| 53 | D***9 | HOSE | |
| 54 | D***2 | HOSE | |
| 55 | D***7 | HOSE | |
| 56 | D***0 | HOSE | |
| 57 | D***1 | HOSE | |
| 58 | D***1 | HOSE | |
| 59 | D***9 | HOSE | |
| 60 | D***8 | HOSE | |
| 61 | D***0 | HOSE |
