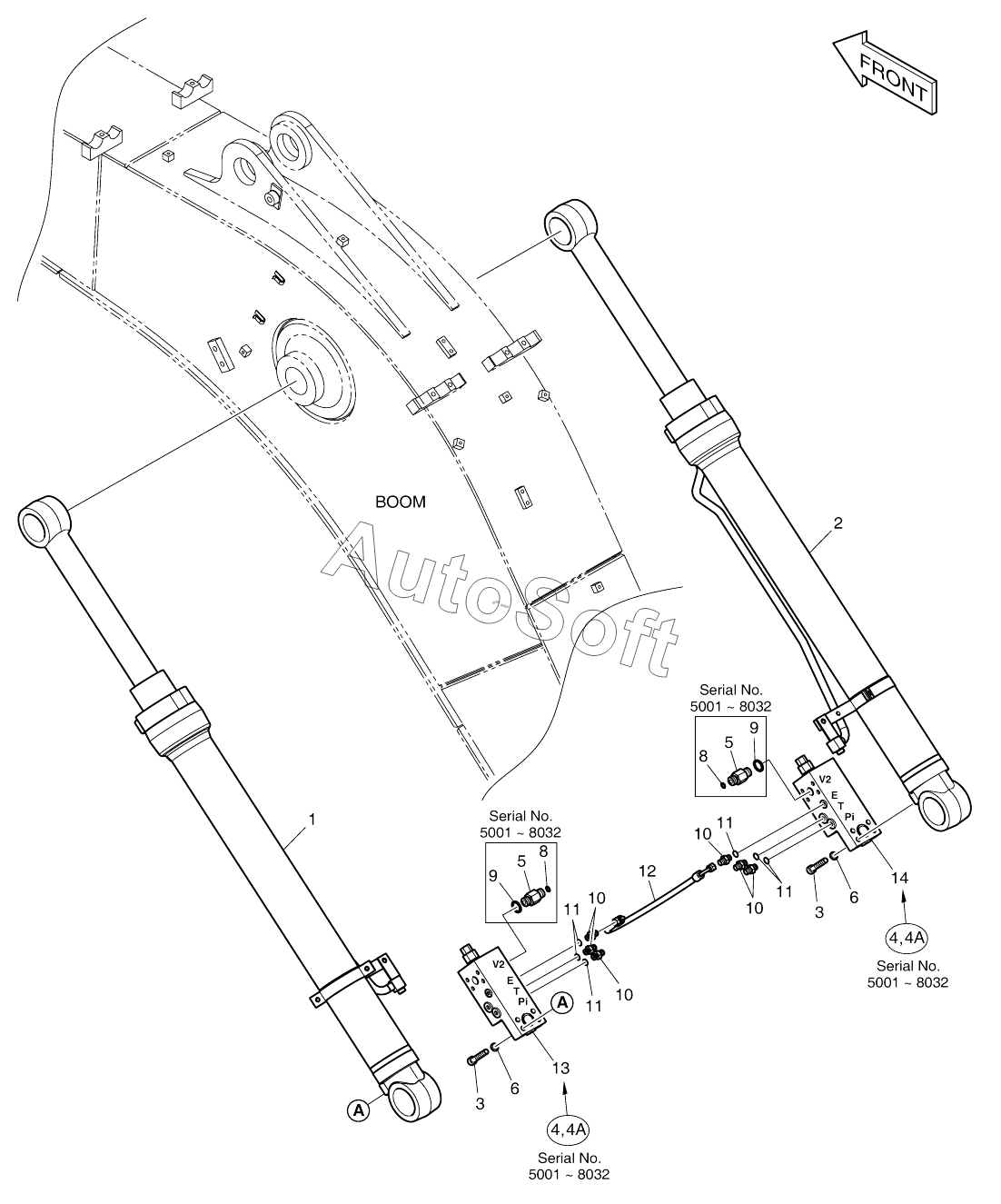

Каталог запасных частей к технике: Doosan DX140W (2017). BOOM PIPING LOCK VALVE
1
1
2
2
3
3
4
4
4A
4A
5
5
6
6
8
8
9
9
10
10
10
10
11
11
11
11
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01504A | 4***A | BOOM PIPING, LOCK V/V | |
| 420212-13642 | 4***2 | PIPING, BOOM, BOOM LOCK VALVE | |
| 1 | 4***8 | CYLINDER, BOOM, LOCK VALVE, LH | |
| 1 | 4***B | BOOM CYLINDER | |
| 10 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 11 | S***1 | O-RING | |
| 12 | 2***8 | Hose | |
| 13 | 4***3 | VALVE, LOCK | |
| 13 | 4***A | VALVE, LOCK, RH | |
| 14 | 4***0 | VALVE, LOCK | |
| 14 | 4***A | VALVE, LOCK, LH | |
| 2 | 4***9 | CYLINDER, BOOM, LOCK VALVE, RH | |
| 2 | 4***B | BOOM CYLINDER | |
| 3 | S***6 | BOLT M10X1.5X50 | |
| 4 | 4***A | VALVE;LOCK | |
| 4A | K***8 | SEAL KIT | |
| 5 | D***2 | ADAPTER | |
| 6 | S***1 | WASHER;SPRING | |
| 8 | S***1 | O-RING | |
| 9 | 1***4 | Seal |
