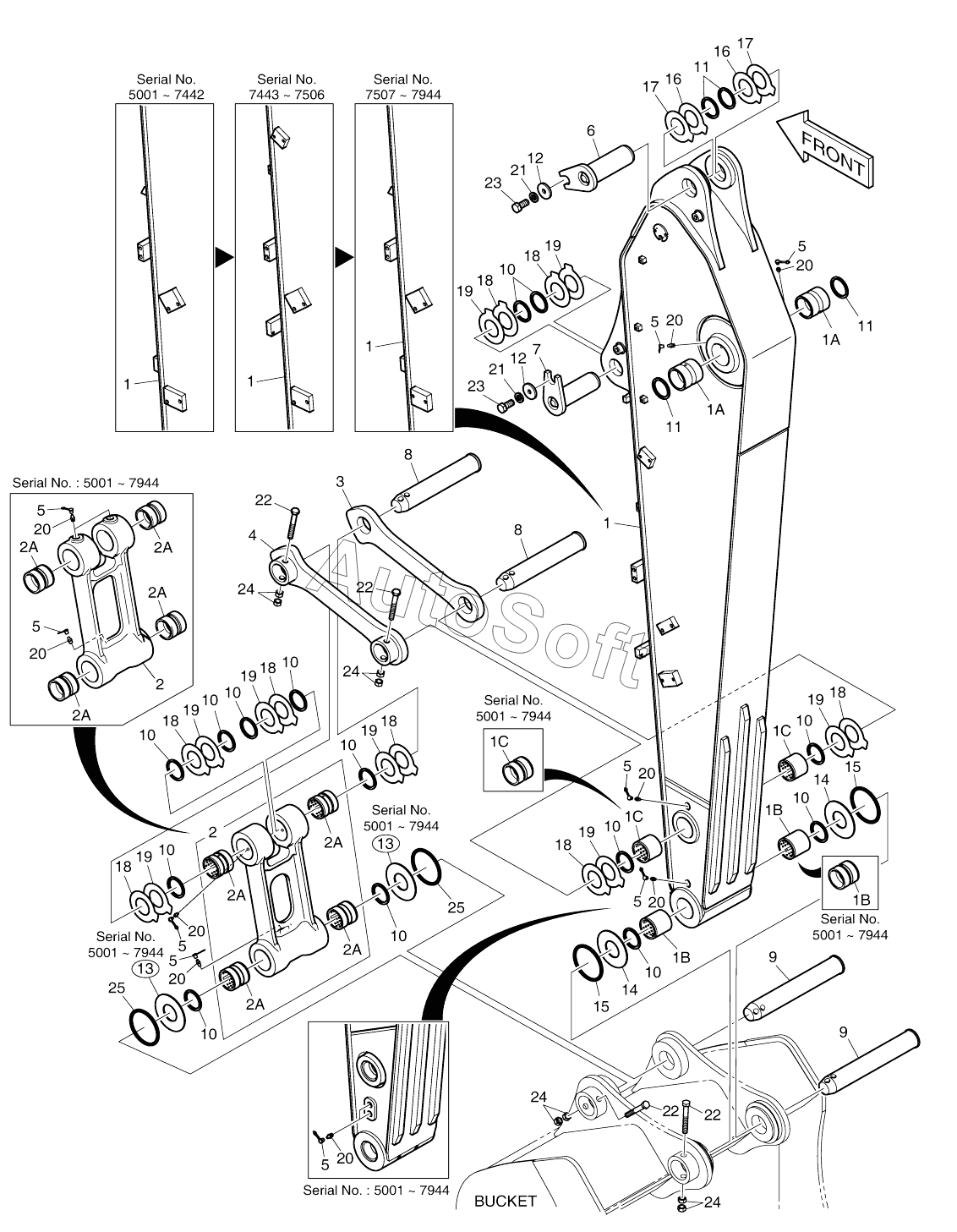

Каталог запасных частей к технике: Doosan DX140W (2017). ARM - 2.5M
701-00561H
701-00561H
701-00561J
701-00561J
230201-00157
230201-00157
230201-00763
230201-00763
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1A
1A
1B
1B
1B
1B
1B
1B
1C
1C
1C
1C
1C
1C
2
2
2
2
2
2
2A
2A
2A
2A
2A
2A
2A
2A
2A
2A
2A
2A
2A
2A
2A
2A
3
3
4
4
5
5
5
5
5
5
5
5
5
6
6
7
7
8
8
8
8
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
12
12
13
13
14
14
15
15
15
15
16
16
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
20
20
21
21
22
22
22
22
23
23
24
24
24
24
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 230201-00157 | 2***7 | ARM ASSY | |
| 230201-00763 | 2***3 | ARM ASSY | |
| 701-00561H | 7***H | ARM ASSY | |
| 701-00561J | 7***J | ARM ASS`Y | |
| 1 | 2***6 | ARM, MACHINE | |
| 1 | 2***A | ARM, MACHINE | |
| 1 | 2***B | ARM, MACHINE | |
| 1 | 2***C | ARM, MACHINING | |
| 1 | 7***J | ARM SUB ASSY | |
| 1 | 7***K | ARM, MACH | |
| 10 | 2***3 | SEAL;DUST | |
| 11 | 2***4 | SEAL;DUST | |
| 12 | 2***6 | STOPPER | |
| 13 | 2***B | SPACER | |
| 14 | 2***B | SPACER | |
| 15 | 1***3 | O-RING | |
| 15 | D***3 | O-RING | |
| 16 | D***6 | SHIM | |
| 17 | D***7 | SHIM | |
| 18 | D***1 | SHIM | |
| 19 | D***2 | SHIM | |
| 1A | 1***1 | BUSHING | |
| 1B | 1***2 | BUSHING | |
| 1B | 1***A | BUSHING | |
| 1C | 1***3 | BUSHING | |
| 1C | 1***A | BUSHING | |
| 2 | 1***B | LINK, PUSH ASS`Y | |
| 2 | 1***5 | LINK ASSY, PUSH | |
| 2 | 1***1 | LINK, PUSH ASS`Y | |
| 20 | S***1 | NIPPLE;GREASE | |
| 21 | S***6 | WASHER | |
| 22 | S***6 | BOLT M16X2.0X115 | |
| 23 | S***6 | BOLT M16X2.0X35 | |
| 24 | S***3 | NUT | |
| 25 | D***7 | RING, O | |
| 25 | D***7 | RING, O | |
| 2A | 1***5 | BUSHING | |
| 2A | 1***A | BUSHING, CARBURIZING | |
| 3 | 1***5 | LINK, GUIDE | |
| 3 | 2***B | LINK;GUIDE(R.H) | |
| 4 | 1***6 | LINK, GUIDE | |
| 4 | 2***B | LINK;GUIDE(L.H) | |
| 5 | 1***0 | CAP;GREASE NIPPLE | |
| 6 | 1***9 | PIN | |
| 6 | K***1 | PIN | |
| 7 | 1***0 | PIN | |
| 7 | K***3 | PIN | |
| 8 | 1***1 | PIN | |
| 8 | K***A | PIN | |
| 9 | 1***2 | PIN | |
| 9 | K***7 | PIN |
