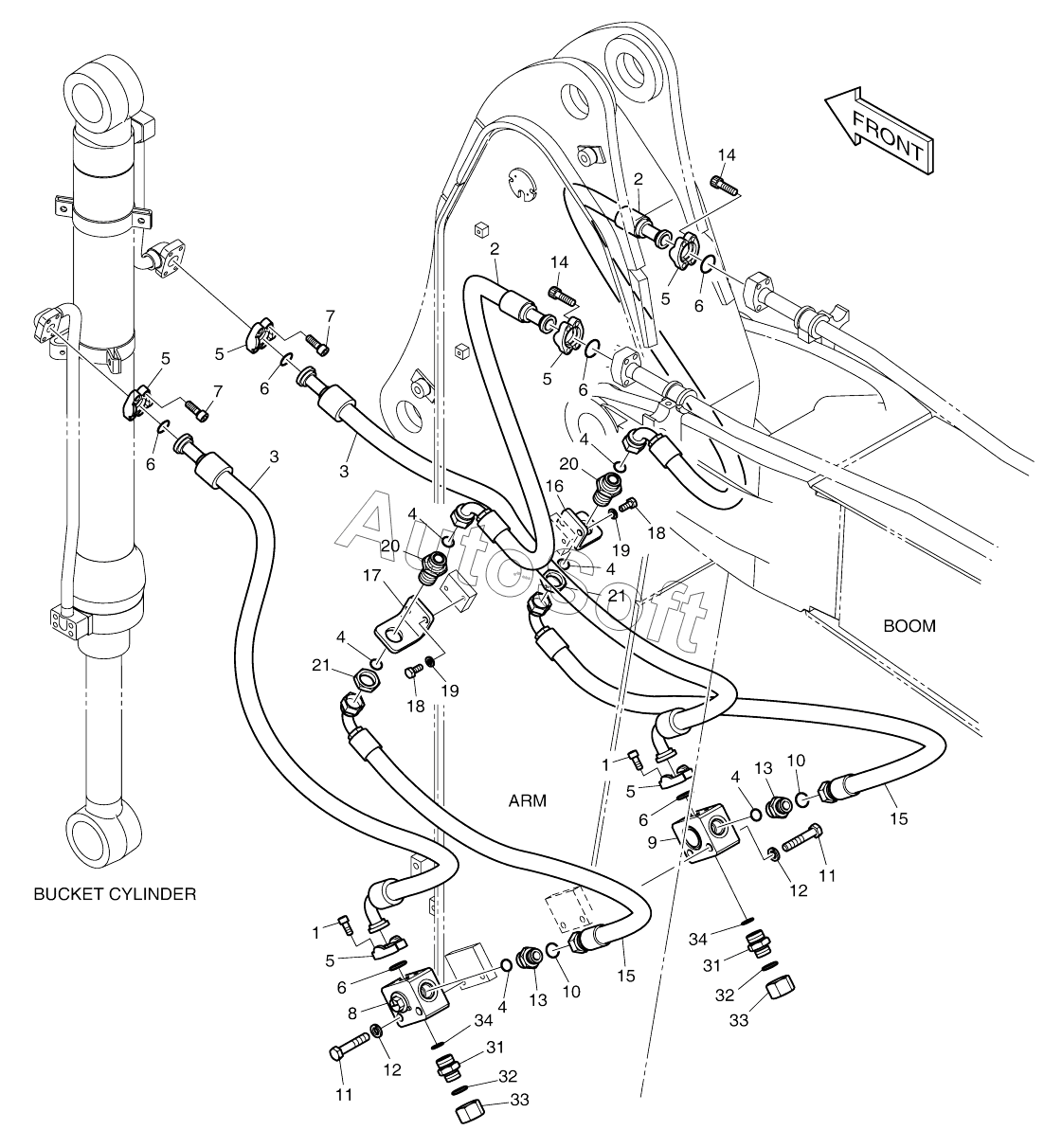

Каталог запасных частей к технике: Doosan DX140W (2017). ARM PIPING - ARM 2.5M (CLAMSHELL)
1
1
2
2
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
18
19
19
20
20
21
21
31
31
32
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-10198 | 4***8 | PIPING, CLAMSHELL, ARM | |
| K1017980B | K***B | CLAMSHELL PIPING | |
| 1 | S***6 | BOLT;SOCKET M10X1.5X25 | |
| 2 | D***8 | HOSE | |
| 3 | D***1 | HOSE | |
| 4 | S***1 | O-RING | |
| 5 | 2***9 | FLANGE | |
| 6 | 2***2 | O-RING | |
| 7 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 8 | K***9 | VALVE, SWITCH | |
| 9 | K***0 | VALVE, SWITCH | |
| 10 | S***1 | O-RING | |
| 11 | S***6 | BOLT | |
| 12 | 1***0 | WASHER | |
| 13 | 2***5 | ADAPTER | |
| 14 | S***6 | BOLT M10X1.5X35 | |
| 15 | D***1 | HOSE | |
| 16 | K***3 | BRACKET | |
| 17 | K***9 | BRACKET | |
| 18 | S***6 | BOLT | |
| 19 | S***3 | WASHER;SPRING M10 | |
| 20 | D***7 | ADAPTER 2UNF1 3/16 | |
| 21 | 1***8 | NUT UNF1 3/16 | |
| 31 | 2***5 | ADAPTER | |
| 32 | S***1 | O-RING | |
| 33 | 2***1 | CAP | |
| 34 | S***1 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
