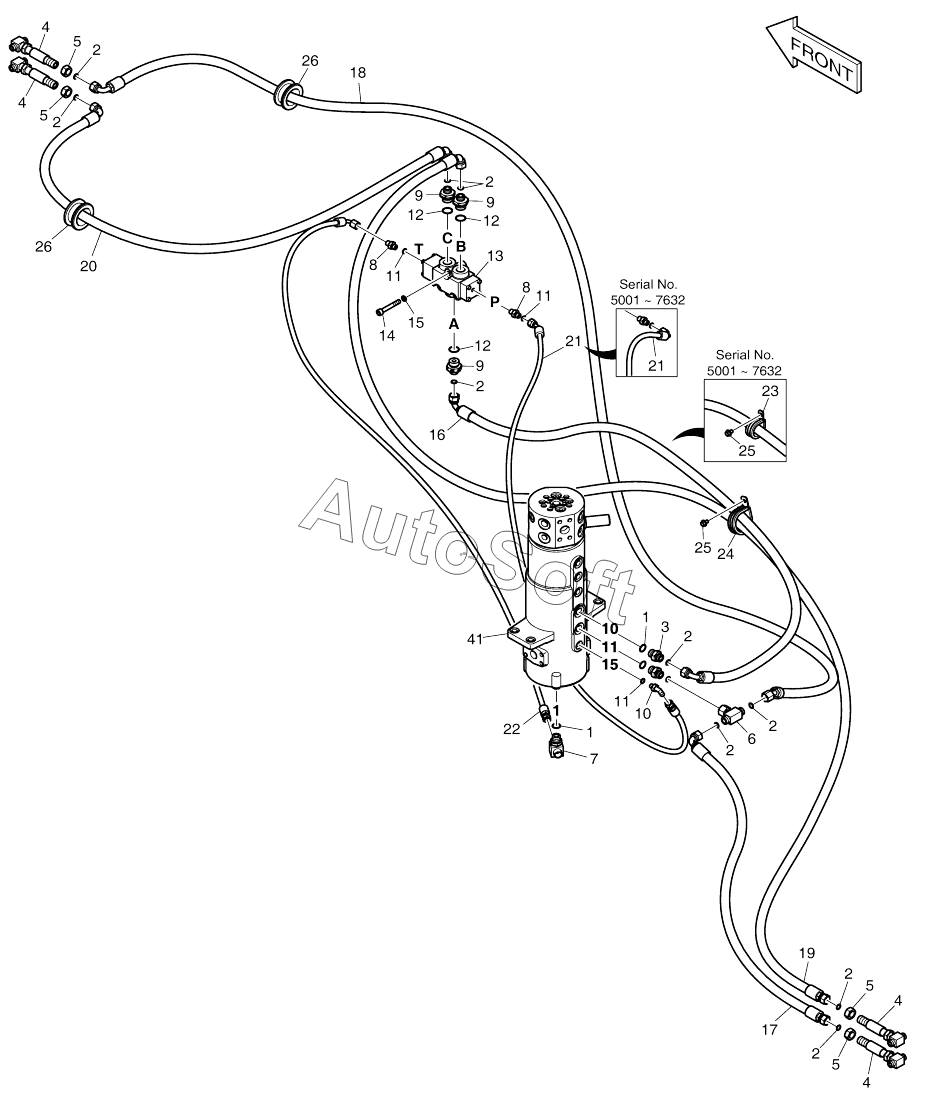

Каталог запасных частей к технике: Doosan DX140W (2017). UNDER CARRIAGE PIPING - NOT INDE
400-01485A
420212-05551
1
1
1
1
2
2
2
2
2
2
2
2
2
3
4
4
4
4
5
5
5
5
6
7
8
8
9
9
9
10
11
11
11
12
12
12
13
14
15
16
16
17
18
18
19
19
20
21
21
21
21
22
23
24
25
25
25
25
26
26
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01485A | 4***A | UNDER CARRIAGE PIPING | |
| 420212-05551 | 4***1 | PIPING, ATTACHMENT | |
| 1 | S***1 | O-RING | |
| 1 | S***1 | O-RING | |
| 2 | S***1 | O-RING | |
| 3 | 2***3 | ADAPTER | |
| 4 | K***8 | Tee | |
| 5 | 1***5 | Nut | |
| 6 | 1***7 | Tee | |
| 7 | 2***5 | TEE | |
| 8 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 9 | 2***2 | ADAPTER | |
| 10 | 2***4 | ELBOW | |
| 11 | S***1 | O-RING | |
| 12 | S***1 | O-RING | |
| 13 | 2***1 | Valve, selector | |
| 14 | S***6 | BOLT;SOCKET M10X1.5X70 | |
| 15 | S***3 | WASHER;SPRING | |
| 16 | D***0 | HOSE | |
| 16 | D***9 | HOSE | |
| 17 | D***1 | HOSE ASSY, HYDRAULIC | |
| 18 | D***3 | HOSE | |
| 18 | D***6 | HOSE ASSY, HYDRAULIC | |
| 19 | D***4 | HOSE | |
| 19 | D***4 | HOSE | |
| 20 | D***1 | HOSE | |
| 21 | D***5 | HOSE | |
| 21 | D***1 | HOSE ASSY, HYDRAULIC | |
| 22 | D***4 | HOSE | |
| 23 | 1***6 | CLIP D38/M8 | |
| 24 | 1***9 | Clip | |
| 25 | K***9 | BOLT | |
| 25 | K***9 | BOLT | |
| 26 | 2***2 | BUSHING, RUBBER | |
| 41 | 4***1 | JOINT, CENTER | |
| 41 | 4***C | JOINT, CENTER |
