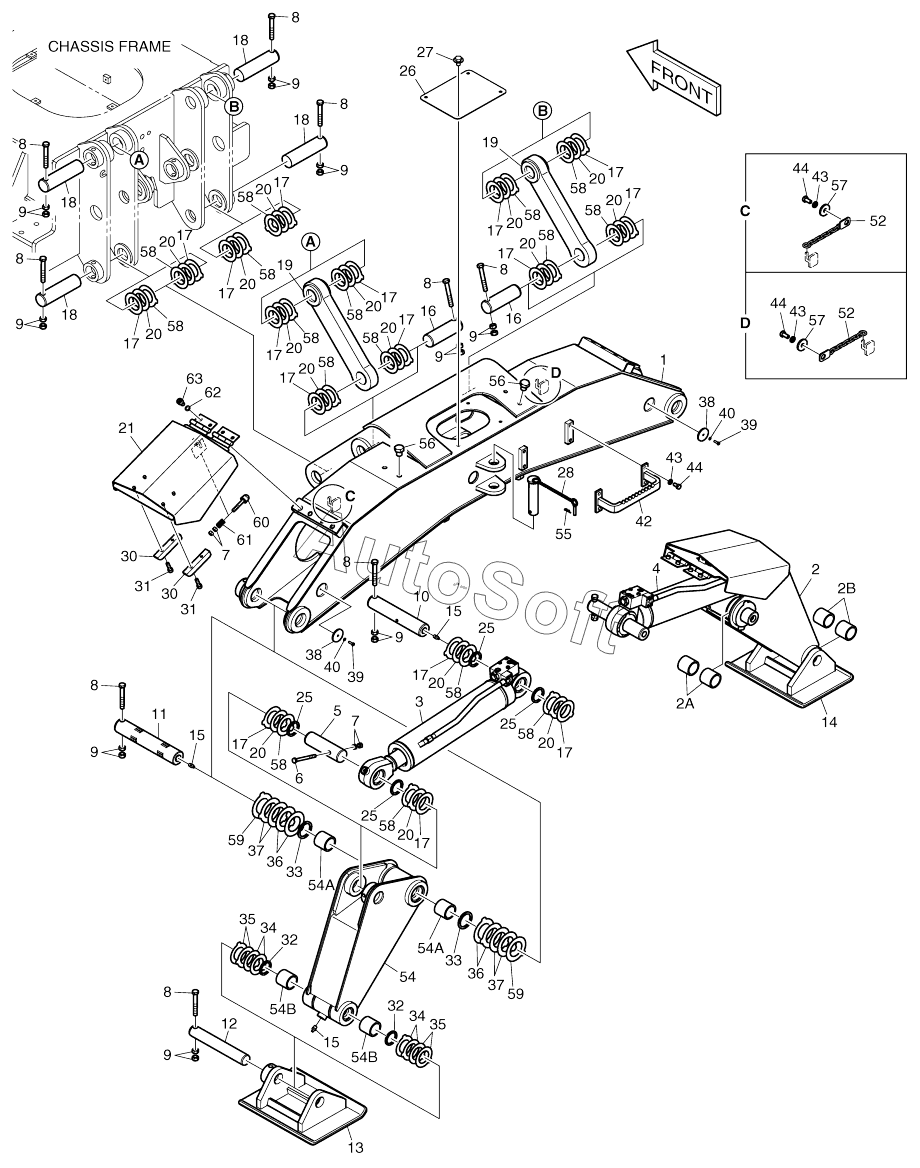

Каталог запасных частей к технике: Doosan DX140W (2017). REAR OUTRIGGER (5001 ~ 7632)
626-00050J
101554-00002
1
1
2
2A
2B
3
3
4
4
5
5
6
7
7
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
10
10
11
11
12
12
13
14
15
15
15
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
18
19
19
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
21
25
25
25
25
26
27
28
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
42
43
43
43
44
44
44
52
52
54
54A
54A
54B
54B
55
56
56
57
57
58
58
58
58
58
58
58
58
58
58
58
58
58
58
58
58
59
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101554-00002 | 1***2 | OUTRIGGER ASSY | |
| 626-00050J | 6***J | OUTRIGGER ASSY | |
| 1 | 6***G | FRAME, OUTRIGGER | |
| 1 | 6***H | FRAME, OUTRIGGER | |
| 10 | 1***0 | PIN | |
| 10 | K***8 | PIN | |
| 11 | 1***1 | PIN | |
| 11 | K***8 | PIN | |
| 12 | 1***2 | PIN | |
| 12 | K***7 | PIN | |
| 13 | 1***B | FOOT, STABILIZER | |
| 14 | 1***B | FOOT, STABILIZER | |
| 15 | S***3 | NIPPLE;GREASE(PT1/8) | |
| 16 | 1***3 | PIN | |
| 16 | 2***A | Pin | |
| 17 | D***0 | SHIM | |
| 18 | 1***4 | PIN | |
| 18 | 2***B | Pin | |
| 18 | 2***C | PIN | |
| 19 | 1***A | LINK | |
| 2 | 6***G | LEG, OUTRIGGER | |
| 20 | D***1 | SHIM | |
| 21 | K***3 | COVER | |
| 25 | 2***9 | SEAL, DUST | |
| 26 | 6***C | COVER | |
| 27 | D***4 | BOLT | |
| 28 | K***B | PIN | |
| 2A | 1***7 | BUSH | |
| 2B | 1***8 | BUSH | |
| 3 | 4***B | CYLINDER, OUTRIGGER | |
| 3 | 4***C | CYLINDER, OUTRIGGER | |
| 30 | K***0 | STOPPER | |
| 31 | S***6 | Bolt | |
| 32 | 2***1 | SEAL, DUST | |
| 33 | 2***3 | SEAL;DUST | |
| 34 | 2***8 | Washer | |
| 35 | 2***9 | Washer | |
| 36 | D***1 | SHIM | |
| 37 | D***2 | SHIM | |
| 38 | 1***8 | REFLECTOR | |
| 39 | S***3 | SCREW M5X0.8X16 | |
| 4 | 4***B | CYLINDER, OUTRIGGER | |
| 4 | 4***C | CYLINDER, OUTRIGGER | |
| 40 | S***3 | WASHER SPRING M5 | |
| 42 | K***B | STEP | |
| 43 | S***3 | WASHER;SPRING M10 | |
| 44 | S***6 | Bolt | |
| 5 | 1***A | PIN | |
| 5 | K***5 | PIN | |
| 52 | K***A | CHAIN, OUTRIGGER | |
| 54 | K***B | LEG, OUTRIGGER | |
| 54A | 1***7 | BUSH | |
| 54B | 1***8 | BUSH | |
| 55 | 2***4 | PIN | |
| 56 | S***6 | BOLT | |
| 57 | 4***A | Washer | |
| 58 | D***9 | SHIM | |
| 59 | D***0 | SHIM | |
| 6 | S***6 | BOLT | |
| 60 | 1***5 | Stopper | |
| 61 | 1***5 | Spring, coil | |
| 62 | S***3 | WASHER;SPRING | |
| 63 | S***6 | BOLT | |
| 7 | S***3 | NUT M12 | |
| 8 | S***6 | BOLT M16X2.0X120 | |
| 9 | S***3 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
