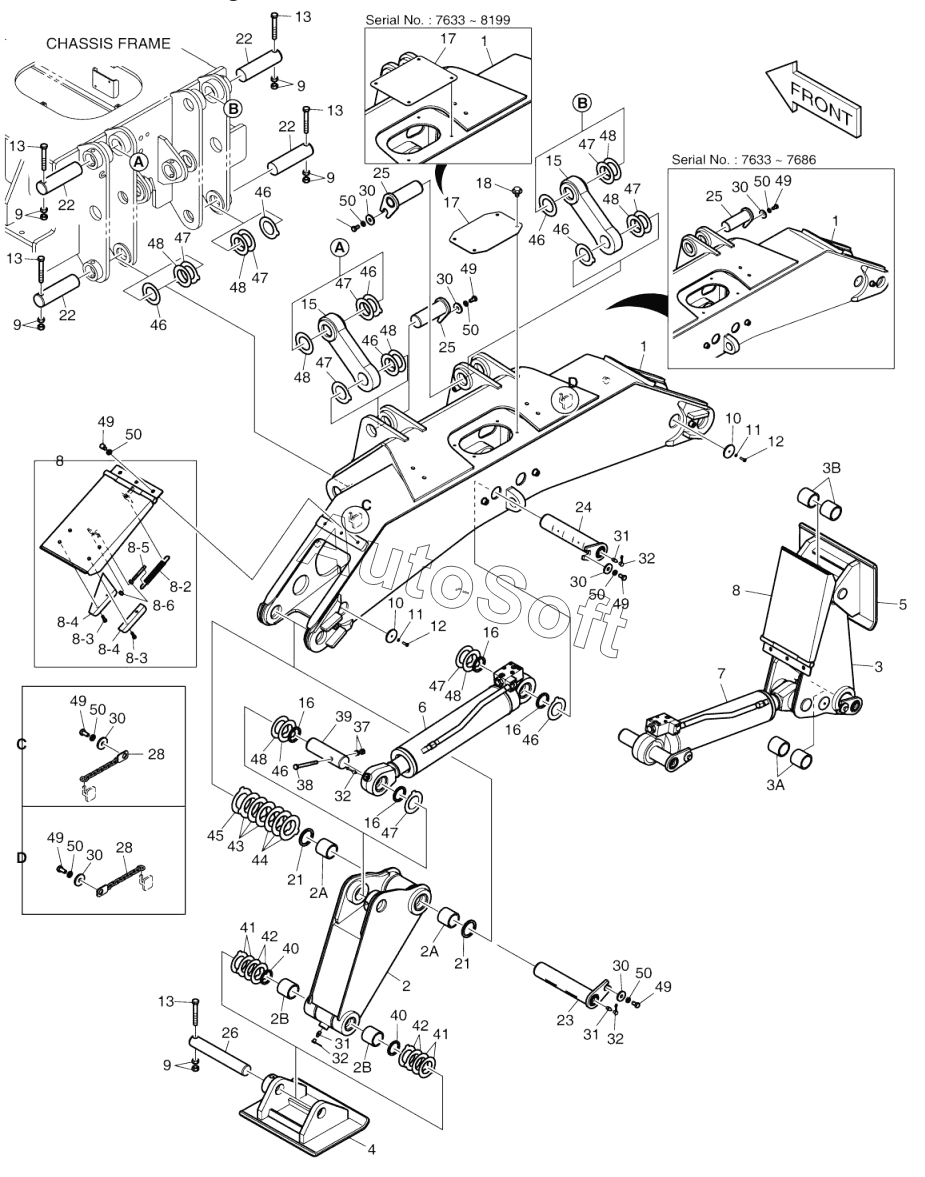

Каталог запасных частей к технике: Doosan DX140W (2017). REAR OUTRIGGER (7633 ~)
1
1
1
1
1
1
1
1
1
2
2
2A
2A
2B
2B
3
3
3A
3B
4
5
6
7
8
8
8-2
8-3
8-3
8-4
8-4
8-5
8-6
9
9
9
9
9
10
10
11
11
12
12
13
13
13
13
13
15
16
16
16
16
16
16
16
16
16
16
17
17
17
17
18
21
21
21
21
22
22
22
22
23
24
25
25
25
25
25
25
26
28
28
30
30
30
30
30
30
30
31
31
31
32
32
32
32
37
38
39
40
40
40
40
40
40
41
41
42
42
43
44
45
46
46
46
46
46
46
46
46
47
47
47
47
47
47
47
47
48
48
48
48
48
48
48
48
49
49
49
49
49
49
49
50
50
50
50
50
50
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101554-00022 | 1***2 | OUTRIGGER ASSY | |
| 1 | 1***C | FRAME, OUTRIGGER | |
| 1 | 1***E | FRAME, OUTRIGGER | |
| 1 | 1***G | FRAME, OUTRIGGER | |
| 10 | 1***8 | REFLECTOR | |
| 11 | S***3 | WASHER SPRING M5 | |
| 12 | S***3 | SCREW M5X0.8X16 | |
| 13 | S***6 | BOLT M16X2.0X120 | |
| 15 | 1***1 | LINK | |
| 16 | 2***9 | SEAL, DUST | |
| 16 | D***9 | SEAL, DUST | |
| 17 | 1***5 | COVER | |
| 17 | 6***C | COVER | |
| 18 | D***4 | BOLT | |
| 2 | 1***0 | LEG, OUTRIGGER | |
| 2 | 1***A | LEG, OUTRIGGER | |
| 21 | 2***3 | SEAL;DUST | |
| 21 | D***3 | SEAL, DUST | |
| 22 | 1***6 | PIN | |
| 23 | 1***B | PIN | |
| 24 | 1***B | PIN | |
| 25 | 1***B | PIN | |
| 25 | 1***C | PIN | |
| 26 | 1***2 | PIN | |
| 28 | K***A | CHAIN, OUTRIGGER | |
| 2A | 1***7 | BUSH | |
| 2B | 1***8 | BUSH | |
| 3 | 1***1 | LEG, OUTRIGGER | |
| 3 | 1***A | LEG, OUTRIGGER | |
| 30 | 4***A | Washer | |
| 31 | S***3 | NIPPLE;GREASE(PT1/8) | |
| 32 | 1***0 | CAP;GREASE NIPPLE | |
| 37 | S***3 | NUT M12 | |
| 38 | S***6 | BOLT | |
| 39 | 1***A | PIN | |
| 3A | 1***7 | BUSH | |
| 3B | 1***8 | BUSH | |
| 4 | 1***B | FOOT, STABILIZER | |
| 40 | 2***1 | SEAL, DUST | |
| 40 | D***1 | SEAL, DUST | |
| 41 | 2***9 | Washer | |
| 42 | 2***8 | Washer | |
| 43 | D***2 | SHIM | |
| 44 | D***1 | SHIM | |
| 45 | D***0 | SHIM | |
| 46 | D***9 | SHIM | |
| 47 | D***1 | SHIM | |
| 48 | D***0 | SHIM | |
| 49 | S***6 | Bolt | |
| 5 | 1***B | FOOT, STABILIZER | |
| 50 | S***3 | WASHER;SPRING M10 | |
| 6 | 4***C | CYLINDER, OUTRIGGER | |
| 7 | 4***C | CYLINDER, OUTRIGGER | |
| 8 | 1***A | COVER | |
| 8 | C***R | Cover | |
| 8-2 | 1***7 | SPRING | |
| 8-3 | S***6 | Bolt | |
| 8-4 | K***0 | STOPPER | |
| 8-5 | 2***A | Rod | |
| 8-6 | S***3 | NUT M10X1.5 | |
| 9 | S***3 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
