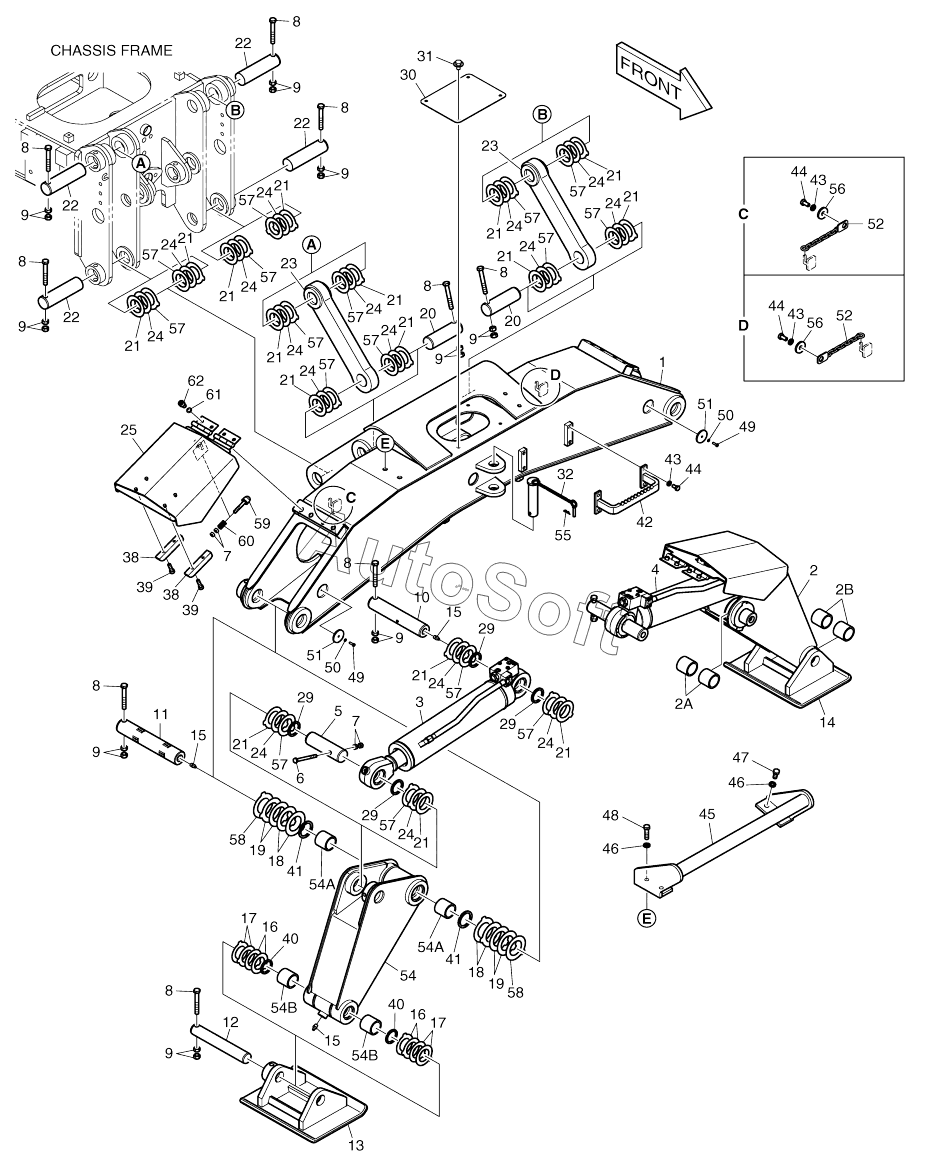

Каталог запасных частей к технике: Doosan DX140W (2017). FRONT OUTRIGGER (5001 ~ 7632)
626-00051E
101554-00001
1
1
2
2A
2B
3
3
4
4
5
5
6
7
7
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
10
10
11
11
12
12
13
14
15
15
15
16
16
17
17
18
18
19
19
20
20
20
20
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
22
22
22
22
23
23
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
25
29
29
29
29
30
31
32
38
38
39
39
40
40
41
41
42
43
43
43
44
44
44
45
46
46
47
48
49
49
50
50
51
51
52
52
54
54A
54A
54B
54B
55
56
56
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
57
58
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101554-00001 | 1***1 | OUTRIGGER ASSY | |
| 626-00051E | 6***E | OUTRIGGER ASSY | |
| 1 | 6***G | FRAME, OUTRIGGER | |
| 1 | 6***H | FRAME, OUTRIGGER | |
| 10 | 1***0 | PIN | |
| 10 | K***8 | PIN | |
| 11 | 1***1 | PIN | |
| 11 | K***8 | PIN | |
| 12 | 1***2 | PIN | |
| 12 | K***7 | PIN | |
| 13 | 1***B | FOOT, STABILIZER | |
| 14 | 1***B | FOOT, STABILIZER | |
| 15 | S***3 | NIPPLE;GREASE(PT1/8) | |
| 16 | 2***8 | Washer | |
| 17 | 2***9 | Washer | |
| 18 | D***1 | SHIM | |
| 19 | D***2 | SHIM | |
| 2 | 6***G | LEG, OUTRIGGER | |
| 20 | 1***3 | PIN | |
| 20 | 2***A | Pin | |
| 21 | D***0 | SHIM | |
| 22 | 1***4 | PIN | |
| 22 | 2***B | Pin | |
| 22 | 2***C | PIN | |
| 23 | 1***A | LINK | |
| 24 | D***1 | SHIM | |
| 25 | K***3 | COVER | |
| 29 | 2***9 | SEAL, DUST | |
| 2A | 1***7 | BUSH | |
| 2B | 1***8 | BUSH | |
| 3 | 4***B | CYLINDER, OUTRIGGER | |
| 3 | 4***C | CYLINDER, OUTRIGGER | |
| 30 | 6***C | COVER | |
| 31 | D***4 | BOLT | |
| 32 | K***B | PIN | |
| 38 | K***0 | STOPPER | |
| 39 | S***6 | Bolt | |
| 4 | 4***B | CYLINDER, OUTRIGGER | |
| 4 | 4***C | CYLINDER, OUTRIGGER | |
| 40 | 2***1 | SEAL, DUST | |
| 41 | 2***3 | SEAL;DUST | |
| 42 | K***B | STEP | |
| 43 | S***3 | WASHER;SPRING M10 | |
| 44 | S***6 | Bolt | |
| 45 | K***A | CRADLE, BUCKET | |
| 46 | S***3 | WASHER;SPRING | |
| 47 | S***6 | BOLT M16X2.0X35 | |
| 48 | S***6 | BOLT | |
| 49 | S***3 | SCREW M5X0.8X16 | |
| 5 | 1***A | PIN | |
| 5 | K***5 | PIN | |
| 50 | S***3 | WASHER SPRING M5 | |
| 51 | K***9 | REFLECTOR | |
| 52 | K***A | CHAIN, OUTRIGGER | |
| 54 | K***B | LEG, OUTRIGGER | |
| 54A | 1***7 | BUSH | |
| 54B | 1***8 | BUSH | |
| 55 | 2***4 | PIN | |
| 56 | 4***A | Washer | |
| 57 | D***9 | SHIM | |
| 58 | D***0 | SHIM | |
| 59 | 1***5 | Stopper | |
| 6 | S***6 | BOLT | |
| 60 | 1***5 | Spring, coil | |
| 61 | S***3 | WASHER;SPRING | |
| 62 | S***6 | BOLT | |
| 7 | S***3 | NUT M12 | |
| 8 | S***6 | BOLT M16X2.0X120 | |
| 9 | S***3 | NUT |
