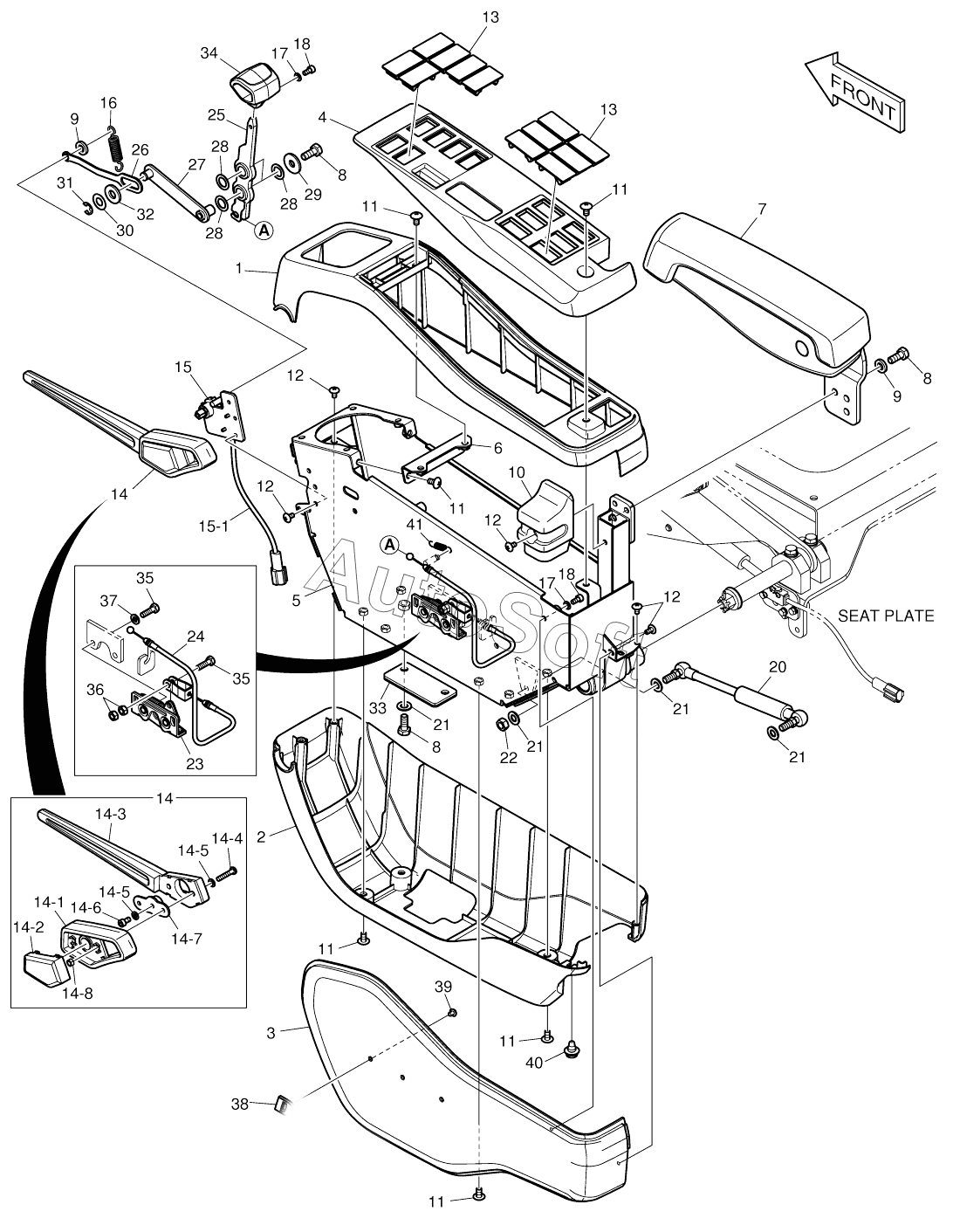

Каталог запасных частей к технике: Doosan DX140W (2017). CONTROL STAND - L.H. (ROPS)
220111-00040H
220111-00040H
1
2
3
4
5
6
7
8
8
8
9
9
10
11
11
11
11
11
11
12
12
12
12
13
13
14
14
14-1
14-2
14-3
14-4
14-5
14-5
14-6
14-7
14-8
15
15-1
16
17
17
18
18
20
21
21
21
21
22
23
24
25
26
27
28
28
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220111-00040H | 2***H | STAND ASSY, CONTROL | |
| 1 | 2***A | COVER, STAND, UPPER | |
| 10 | 2***C | COVER, STAND | |
| 11 | 2***2 | BOLT | |
| 12 | 2***3 | SCREW | |
| 13 | 6***1 | COVER, SWITCH | |
| 14 | L***R | LEVER ASSY | |
| 14-1 | 1***G | COVER, LEVER | |
| 14-2 | 1***B | COVER, LEVER | |
| 14-3 | 1***H | COVER, LEVER | |
| 14-4 | S***3 | SCREW | |
| 14-5 | 2***4 | WASHER;PLAIN M5 | |
| 14-6 | 1***1 | BOLT | |
| 14-7 | 1***2 | BRACKET | |
| 14-8 | S***3 | NUT M5X0.8 | |
| 15 | 3***B | SWITCH, SAFETY | |
| 15-1 | 5***9 | SWITCH, MICRO | |
| 16 | 1***A | SPRING, SAFETY LEVER | |
| 17 | 2***4 | WASHER;PLAIN M5 | |
| 18 | S***6 | BOLT;SOCKET M5X0.8X10 | |
| 2 | 2***A | COVER, STAND, LOWER | |
| 20 | 4***A | SPRING | |
| 21 | 2***4 | WASHER | |
| 22 | 2***2 | NUT M8X1.25 | |
| 23 | 1***8 | CATCH, STAND | |
| 24 | 3***A | WIRE | |
| 25 | 1***C | LINK, GUIDE | |
| 26 | 1***A | LINK, GUIDE | |
| 27 | 1***A | LINK, GUIDE | |
| 28 | 1***0 | WASHER | |
| 29 | 2***8 | WASHER;PLAIN | |
| 3 | 2***E | COVER, STAND, SIDE | |
| 30 | 2***1 | SHIM | |
| 31 | S***0 | RING;RETAINING | |
| 32 | 2***1 | WASHER | |
| 33 | 2***A | PLATE | |
| 34 | 1***A | GRIP, LEVER | |
| 35 | 2***6 | BOLT M6X1.0X20 | |
| 36 | S***3 | NUT M6X1.0 | |
| 37 | 2***3 | WASHER | |
| 38 | 2***B | COVER, CABIN | |
| 39 | S***3 | SCREW | |
| 4 | 2***B | COVER, STAND, SWITCH | |
| 40 | 2***7 | TRIM CLIP | |
| 41 | 1***8 | SPRING | |
| 5 | 1***K | BRACKET, STAND | |
| 6 | 2***A | PLATE | |
| 7 | 2***A | REST, ARM | |
| 8 | 2***5 | BOLT M8X1.25X20 | |
| 9 | 2***2 | WASHER M8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
