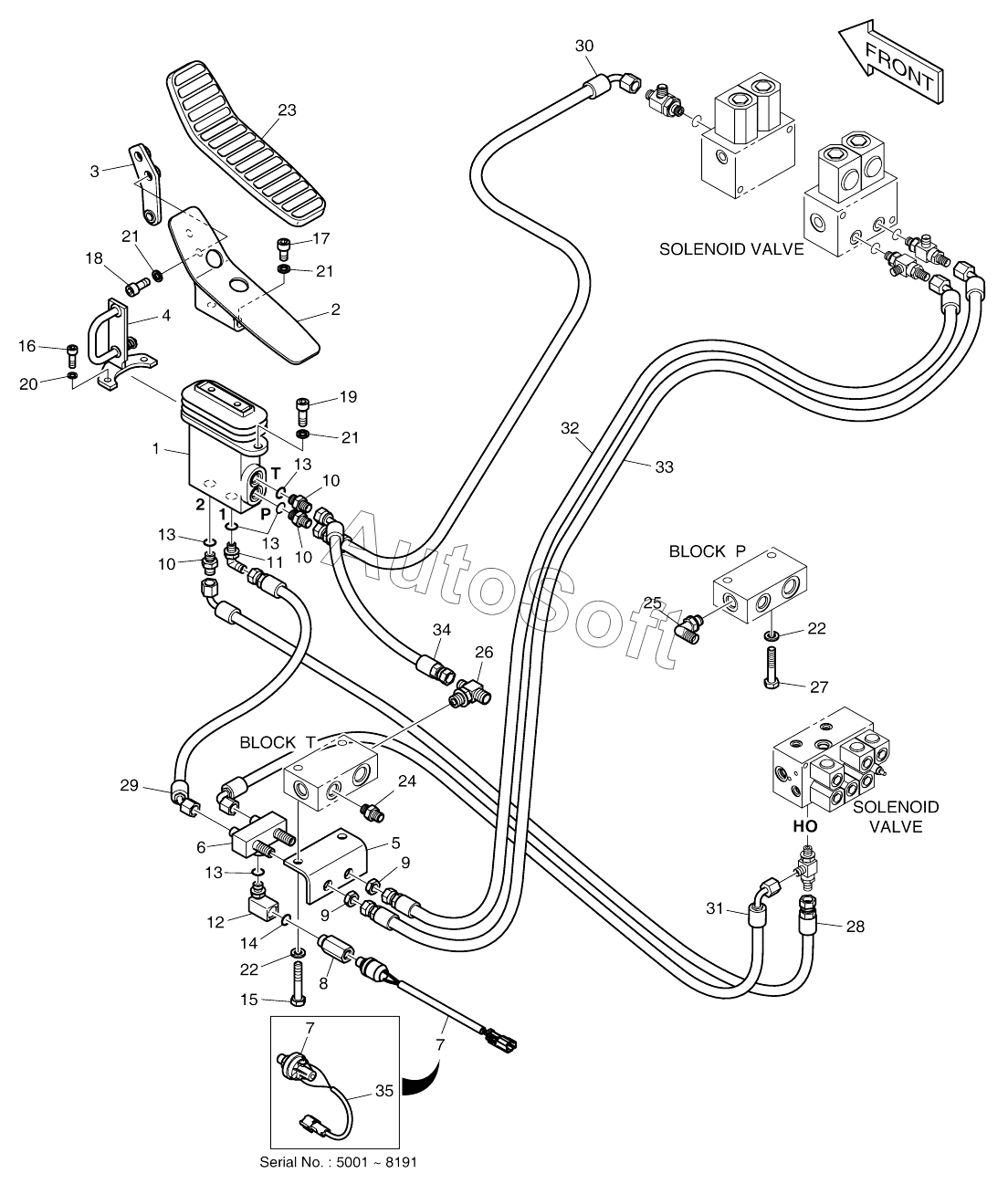

Каталог запасных частей к технике: Doosan DX140W (2017). PILOT PIPING - TWO WAY (ROPS)
1
2
3
4
5
6
7
7
7
7
8
9
9
10
10
10
11
12
13
13
13
13
14
15
16
17
18
19
20
21
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-11420 | 4***0 | PIPING, CABIN, 2 WAY, ROPS | |
| 420212-11420A | 4***A | PIPING, ONE & TWO WAY, CABIN, | |
| 1 | K***A | PEDAL VALVE | |
| 2 | K***4 | BRACKET | |
| 3 | K***B | PLATE | |
| 4 | K***A | PLATE | |
| 5 | 1***A | BRACKET | |
| 6 | 4***6 | VALVE, SHUTTLE | |
| 7 | 3***0 | SWITCH, OIL PRESSURE | |
| 7 | 5***0 | SWITCH;PRESSURE | |
| 8 | 1***2 | Reducer | |
| 9 | 1***7 | NUT | |
| 10 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 11 | 2***4 | ELBOW | |
| 12 | D***8 | ELBOW | |
| 13 | S***1 | O-RING | |
| 14 | S***1 | O-RING | |
| 15 | S***6 | Bolt | |
| 16 | S***6 | Bolt | |
| 17 | S***6 | BOLT;SOCKET | |
| 18 | S***6 | BOLT;SOCKET M10X1.5X25 | |
| 19 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 20 | S***3 | WASHER;SPRING | |
| 21 | S***3 | WASHER;SPRING | |
| 22 | S***3 | WASHER;SPRING M10 | |
| 23 | 1***6 | RUBBER;PEDAL | |
| 24 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 25 | 2***5 | ELBOW PF3/8-PF3/8 | |
| 26 | 2***3 | TEE | |
| 27 | S***6 | BOLT | |
| 28 | D***8 | HOSE | |
| 29 | D***9 | HOSE | |
| 30 | D***2 | HOSE | |
| 31 | D***7 | HOSE | |
| 32 | D***0 | HOSE | |
| 33 | D***1 | HOSE | |
| 34 | D***6 | HOSE | |
| 35 | 5***7 | Harness |
