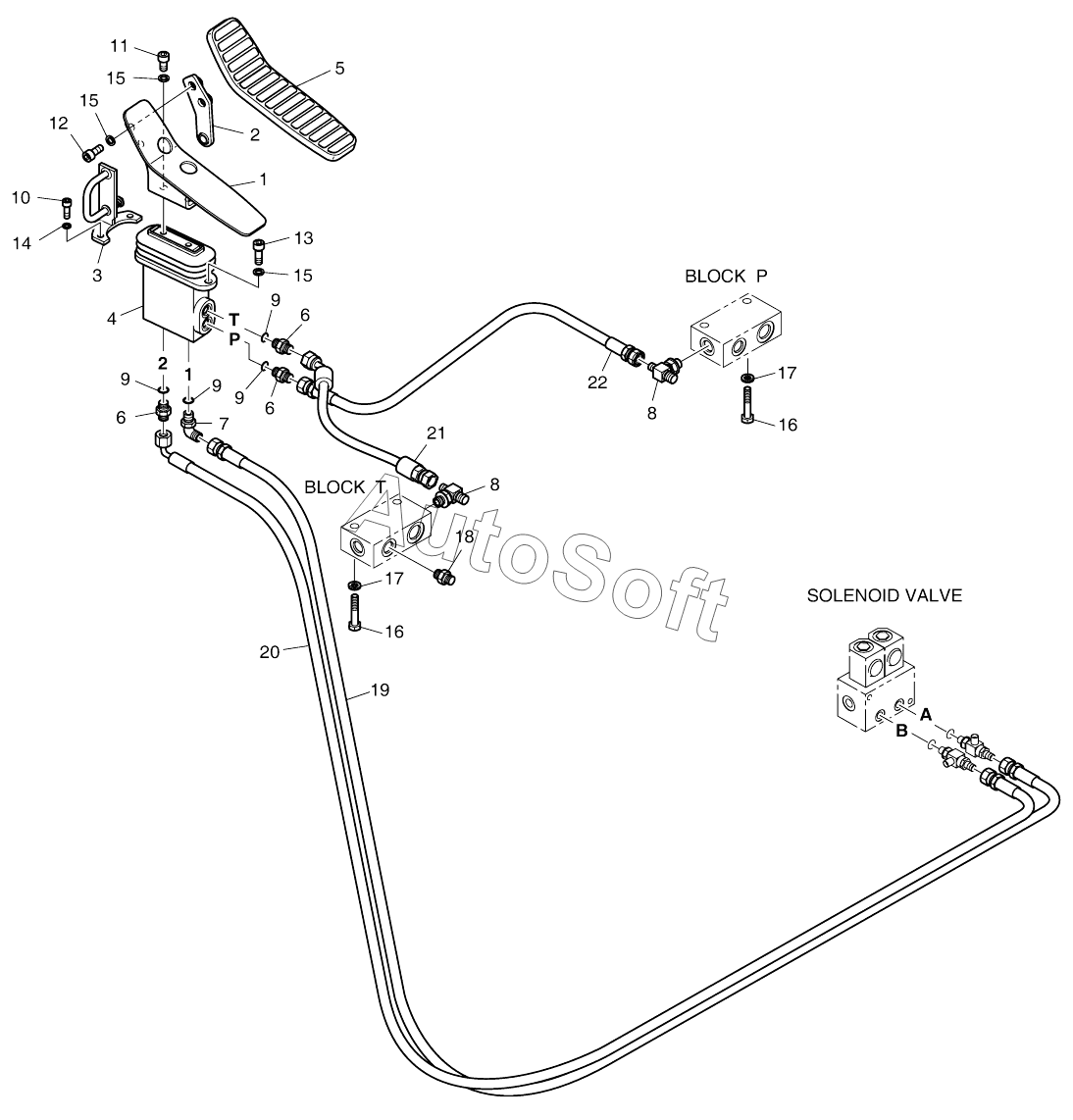

Каталог запасных частей к технике: Doosan DX140W (2017). PILOT PIPING - ROTATING (ROPS)
11
22
21
20
19
18
17
17
16
16
15
15
15
14
13
12
10
9
9
9
9
8
8
7
6
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-11421 | 4***1 | PIPING, CABIN, ROTATING, ROPS | |
| 420212-13745 | 4***5 | PIPING, CABIN, ROPS | |
| 1 | K***4 | BRACKET | |
| 2 | K***B | PLATE | |
| 3 | K***A | PLATE | |
| 4 | K***A | PEDAL VALVE | |
| 5 | 1***6 | RUBBER;PEDAL | |
| 6 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 7 | 2***4 | ELBOW | |
| 8 | 2***3 | TEE | |
| 9 | S***1 | O-RING | |
| 10 | S***6 | Bolt | |
| 11 | S***6 | BOLT;SOCKET | |
| 12 | S***6 | BOLT;SOCKET M10X1.5X25 | |
| 13 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 14 | S***3 | WASHER;SPRING | |
| 15 | S***3 | WASHER;SPRING | |
| 16 | S***6 | BOLT | |
| 17 | S***3 | WASHER;SPRING M10 | |
| 18 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 19 | D***1 | HOSE | |
| 20 | D***9 | HOSE | |
| 21 | D***6 | HOSE | |
| 22 | D***4 | HOSE ASSY, HYDRAULIC |
