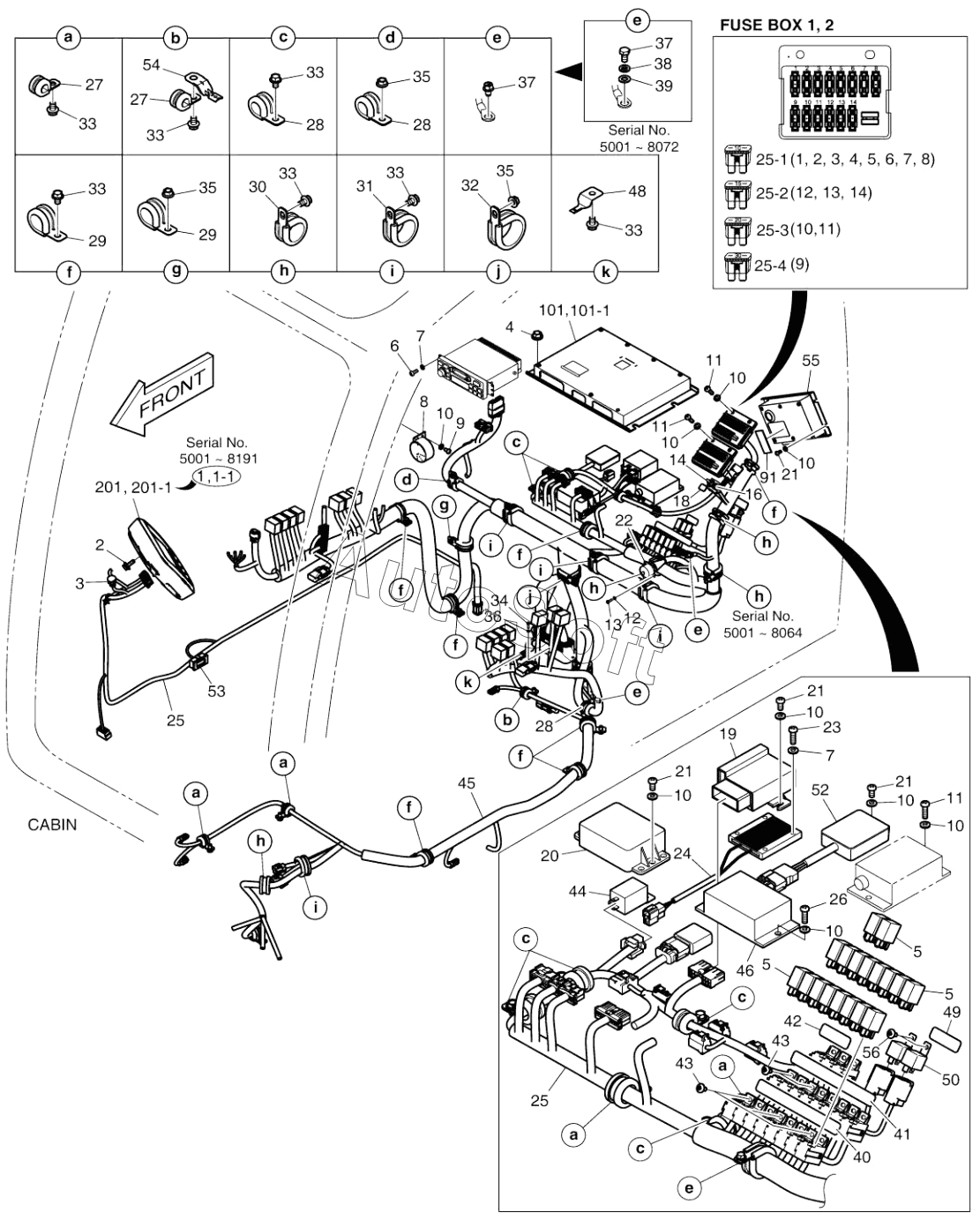

Каталог запасных частей к технике: Doosan DX140W (2017). ELECTRIC PARTS - CABIN (ROPS)
1
1-1
2
3
4
5
5
5
6
7
7
8
9
10
10
10
10
10
10
10
10
10
11
11
11
12
13
14
16
18
19
20
21
21
21
21
22
23
24
25
25
25
25
25
25
25
25
25
25
25
25
25-1
25-2
25-3
25-4
26
27
27
28
28
28
29
29
30
30
31
32
33
33
33
33
33
33
33
33
33
33
33
33
33
33
34
35
35
35
36
37
37
37
37
37
37
38
39
40
41
42
43
43
44
45
45
46
48
49
50
52
53
54
55
56
91
101
101
101-1
201
201-1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-02720E | 3***E | ELECTRIC ASSY, CABIN | |
| 300619-02720G | 3***G | ELECTRIC ASSY, CABIN | |
| 300619-02720H | 3***H | ELECTRIC ASSY, CABIN | |
| 300619-02720K | 3***K | ELECTRIC ASSY, CABIN | |
| 300619-02720P | 3***P | ELECTRIC ASSY, CABIN, | |
| 1 | 3***A | PANEL ASSY, GAUGE | |
| 1-1 | 9***4 | GAUGE SOFTWARE | |
| 10 | S***3 | WASHER;SPRING M6 | |
| 101 | 3***A | CONTROLLER, EPOS | |
| 101 | 3***B | CONTROLLER, EPOS, ROPS | |
| 101-1 | 9***2 | EPOS SOFTWARE | |
| 11 | S***3 | SCREW M6X1.0X20 | |
| 12 | S***3 | WASHER;SPRING | |
| 13 | S***3 | SCREW M3X0.5X10 | |
| 14 | 5***A | SWITCH, TOGGLE | |
| 16 | K***7 | PLATE, NAME | |
| 18 | K***6 | PLATE, NAME | |
| 19 | 3***A | CONTROLLER, WIPER | |
| 2 | D***6 | BOLT | |
| 20 | 3***4 | Controller, starter | |
| 201 | 3***B | PANEL ASSY, GAUGE | |
| 201-1 | 9***4 | GAUGE SOFTWARE | |
| 21 | S***3 | SCREW M6X1.0X12 | |
| 22 | K***5 | HARNESS | |
| 23 | S***3 | SCREW | |
| 24 | 5***1 | RESISTOR, AUXILIARY | |
| 25 | 3***B | HARNESS, CABIN | |
| 25 | 3***C | HARNESS, CABIN | |
| 25 | 3***E | HARNESS, CABIN | |
| 25 | 3***K | HARNESS, CABIN | |
| 25-1 | 2***6 | FUSE;BLADE 10A | |
| 25-2 | 2***7 | FUSE;BLADE 15A | |
| 25-3 | 2***8 | FUSE;BLADE 20A | |
| 25-4 | 2***5 | FUSE;BLADE 30A | |
| 26 | S***3 | SCREW M6X1.0X16 | |
| 27 | 1***2 | CLIP D14/M8 | |
| 28 | 1***3 | CLIP D20/M8 | |
| 29 | 1***4 | CLIP D26/M8 | |
| 3 | 5***3 | SENSOR | |
| 30 | 1***5 | CLIP D32/M8 | |
| 30 | 1***5 | CLIP D32/M8 | |
| 31 | 1***6 | CLIP D38/M8 | |
| 32 | 1***7 | CLIP;BAND | |
| 33 | K***9 | BOLT | |
| 33 | K***9 | BOLT | |
| 34 | S***3 | SCREW | |
| 35 | 2***5 | NUT M8X1.25 | |
| 36 | S***3 | WASHER;SPRING M4 | |
| 37 | 1***2 | BOLT | |
| 37 | S***3 | BOLT M8X1.25X16 | |
| 38 | S***3 | WASHER;SPRING | |
| 39 | S***3 | WASHER;PLAIN M8 | |
| 4 | D***9 | NUT | |
| 40 | K***6 | PLATE, NAME | |
| 41 | K***6 | PLATE, NAME, RELAY | |
| 42 | K***7 | PLATE, NAME, RELAY | |
| 43 | 2***3 | SCREW | |
| 44 | 3***0 | Control unit, blinker | |
| 45 | 3***9 | HARNESS, FLOOR PLATE | |
| 45 | 3***C | HARNESS ASSY, FLOOR | |
| 46 | 3***B | CONVERTER, DC | |
| 48 | 2***1 | BRACKET;HOUSING W9 | |
| 49 | 1***6 | PLATE, NAME | |
| 5 | K***6 | RELAY | |
| 50 | 3***2 | Relay | |
| 52 | 3***A | ELECTRIC UNIT, TIME DELAY | |
| 53 | 8***1 | Meter, hour | |
| 54 | 1***A | BRACKET | |
| 55 | 3***A | Controller | |
| 56 | 2***2 | BOLT | |
| 6 | S***3 | SCREW M5X0.8X12 | |
| 7 | S***3 | WASHER;SPRING | |
| 8 | 2***6 | BUZZER;PILOT | |
| 9 | S***3 | SCREW M6X1.0X10 | |
| 91 | 9***8 | PLATE, NAME, RPM SET, THROTTLE |
