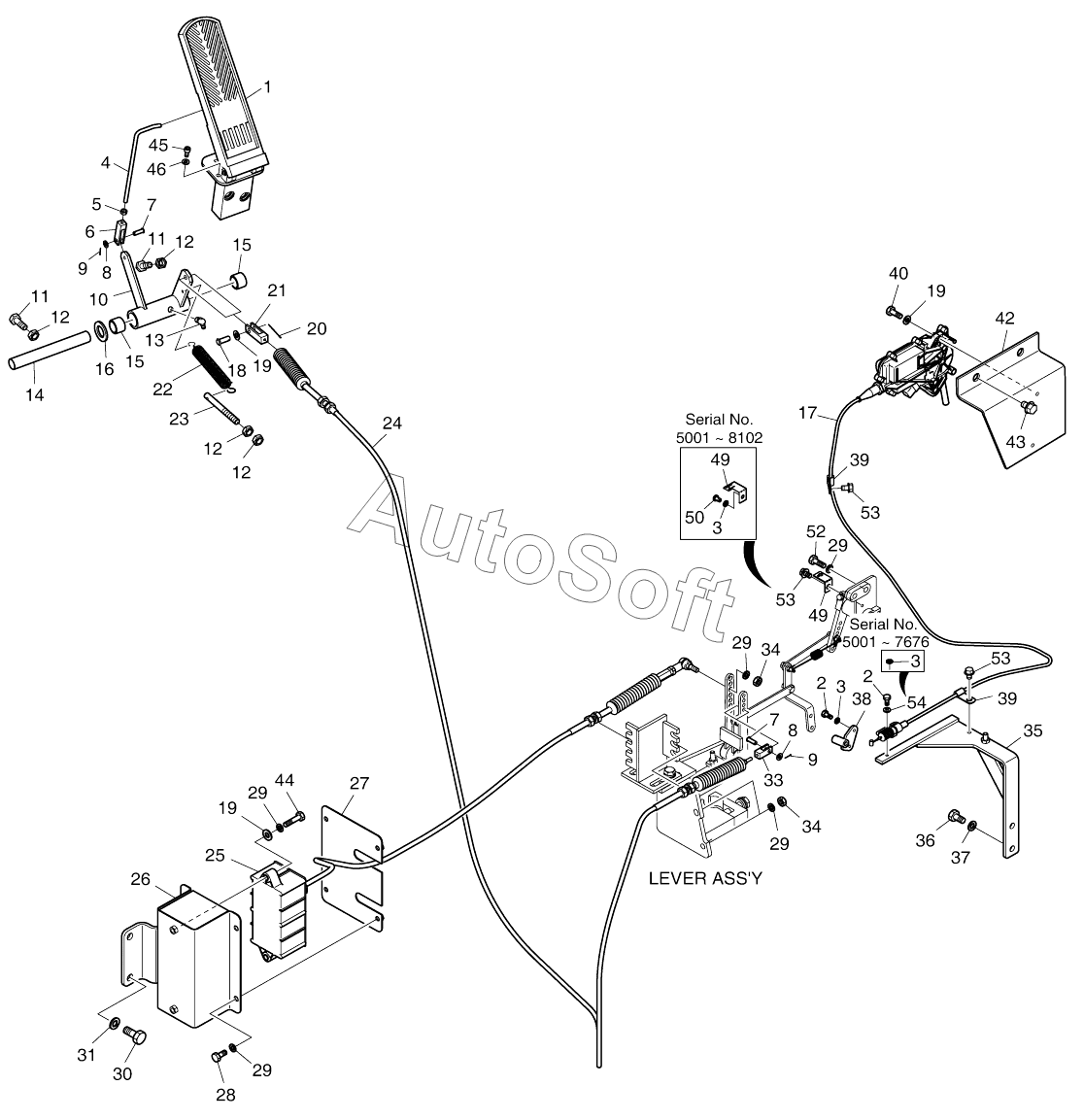

Каталог запасных частей к технике: Doosan DX140W (2017). ENGINE CONTROL ASSY
39
39
25
26
26
27
28
29
29
29
29
29
30
31
33
34
34
35
36
37
38
25
40
42
43
44
45
46
49
49
49
49
50
52
53
53
53
53
53
53
54
12
12
12
12
133-00224H
1
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
5
6
7
7
8
8
9
9
10
11
11
133-00224G
13
14
15
15
16
17
18
19
19
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 133-00224G | 1***G | E/G CONTROL ASSY | |
| 133-00224H | 1***H | E/G CONTROL ASSY | |
| 1 | K***B | VALVE, PEDAL | |
| 2 | S***3 | BOLT M6X1.0X14 | |
| 3 | S***3 | WASHER;SPRING M6 | |
| 3 | S***3 | WASHER;SPRING M6 | |
| 3 | S***3 | WASHER;SPRING M6 | |
| 4 | 1***7 | ROD | |
| 5 | S***3 | NUT M6X1.0 | |
| 6 | 2***3 | End, fork | |
| 7 | 2***8 | Pin | |
| 8 | S***3 | WASHER;PLAIN | |
| 9 | S***1 | Pin, split | |
| 10 | 1***C | LEVER | |
| 11 | S***6 | BOLT | |
| 12 | S***3 | NUT M10X1.5 | |
| 13 | S***2 | Nipple, grease | |
| 14 | 2***4 | Pin | |
| 15 | 2***9 | Bearing, needle | |
| 16 | S***3 | WASHER;PLAIN | |
| 17 | 2***6 | MOTOR;ENGINE STOP | |
| 18 | 2***6 | Pin | |
| 19 | S***3 | WASHER;PLAIN M8 | |
| 20 | S***3 | Pin, split | |
| 21 | 2***9 | End, fork | |
| 22 | 2***9 | Spring | |
| 23 | 2***2 | Rod | |
| 23 | 2***A | Rod | |
| 24 | 2***4 | Cable, control | |
| 25 | 3***7 | Motor, engine control | |
| 25 | 5***4 | ACTUATOR;ENGINE CONTROL | |
| 26 | 1***0 | BRACKET | |
| 26 | 1***7 | BRACKET | |
| 27 | 1***7 | COVER | |
| 28 | S***6 | BOLT | |
| 29 | S***3 | WASHER;SPRING | |
| 30 | S***6 | Bolt | |
| 31 | S***3 | WASHER;SPRING M10 | |
| 33 | 2***5 | End, fork | |
| 34 | S***3 | NUT M8X1.25 | |
| 35 | K***A | BRACKET | |
| 36 | S***6 | BOLT | |
| 37 | S***3 | WASHER;SPRING M10 | |
| 38 | 2***2 | HOOK;CABLE | |
| 39 | 2***0 | CLIP | |
| 40 | S***6 | BOLT | |
| 42 | K***9 | BRACKET | |
| 43 | D***3 | BOLT | |
| 44 | S***6 | BOLT | |
| 45 | S***6 | BOLT | |
| 46 | S***3 | WASHER | |
| 49 | 1***6 | BRACKET | |
| 49 | 2***0 | BRACKET;HOUSING | |
| 50 | S***3 | SCREW M6X1.0X10 | |
| 52 | S***6 | BOLT | |
| 53 | K***9 | BOLT | |
| 53 | K***9 | BOLT | |
| 54 | 1***5 | Washer, plain |
