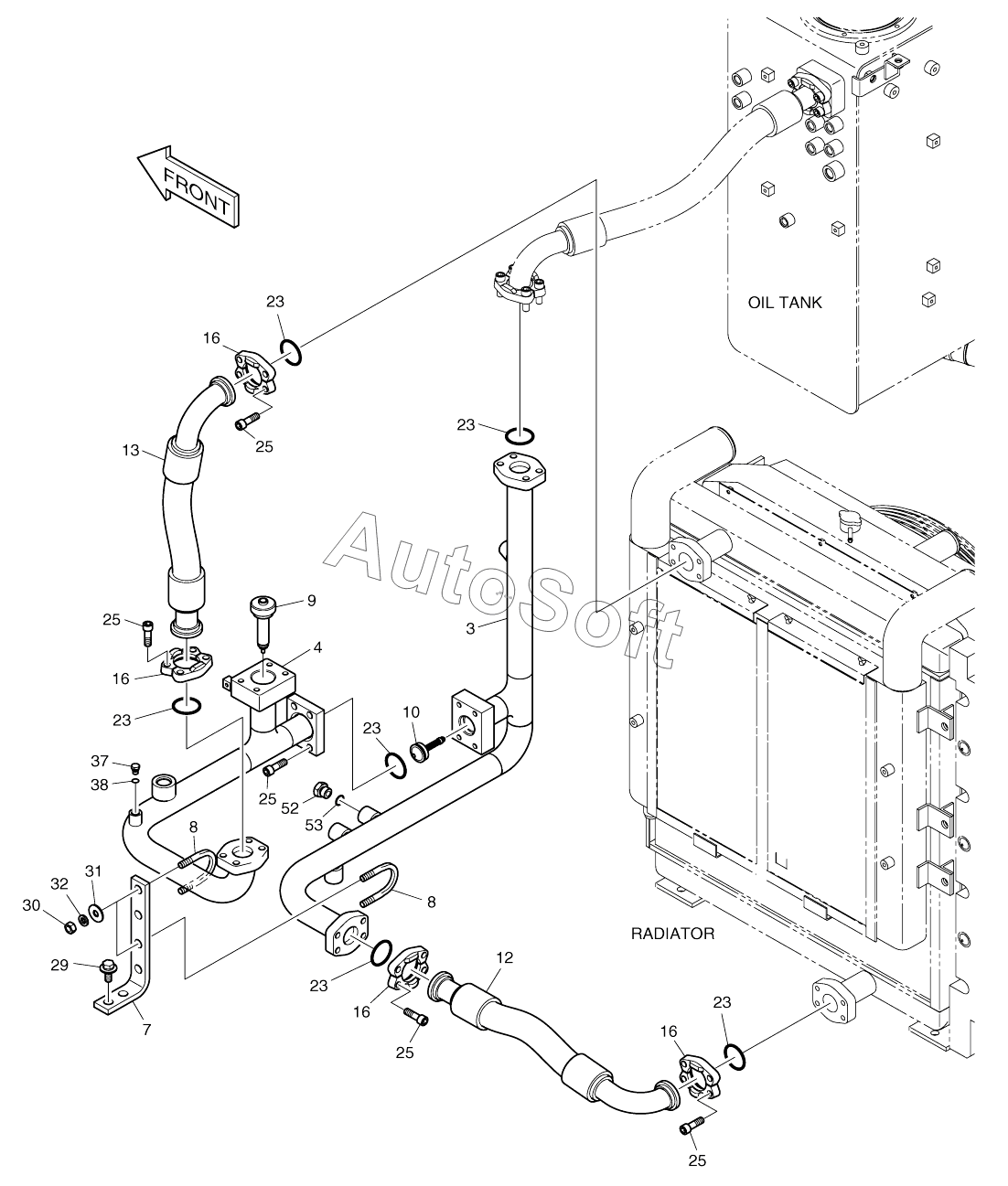

Каталог запасных частей к технике: Doosan DX140W (2017). OIL COOLER PIPING (2)
3
3
4
7
8
8
9
9
10
10
12
13
16
16
16
16
23
23
23
23
23
23
25
25
25
25
25
29
30
31
32
37
38
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01419E | 4***E | OIL COOLER PIPING | |
| 420212-12018 | 4***8 | PIPING, OIL COOLER | |
| 3 | 1***E | PIPE | |
| 3 | 4***5 | PIPE, RETURN | |
| 4 | 1***H | PIPE | |
| 7 | 1***A | BRACKET | |
| 8 | 1***7 | BOLT | |
| 9 | 2***B | VALVE;BY-PASS 3.0K | |
| 9 | 4***3 | VALVE, BYPASS | |
| 10 | 2***6 | VALVE;BY-PASS | |
| 10 | 4***9 | VALVE, BYPASS | |
| 12 | D***8 | HOSE | |
| 13 | D***5 | HOSE | |
| 16 | 4***5 | FLANGE;SPLIT | |
| 23 | 2***8 | O-RING | |
| 25 | S***6 | BOLT;SOCKET | |
| 29 | D***0 | BOLT | |
| 30 | S***3 | NUT M12 | |
| 31 | 2***0 | WASHER;PLAIN | |
| 32 | S***3 | WASHER;SPRING M10 | |
| 37 | 2***1 | PLUG | |
| 38 | S***1 | O-RING | |
| 52 | 2***3 | PLUG | |
| 53 | S***1 | O-RING |
