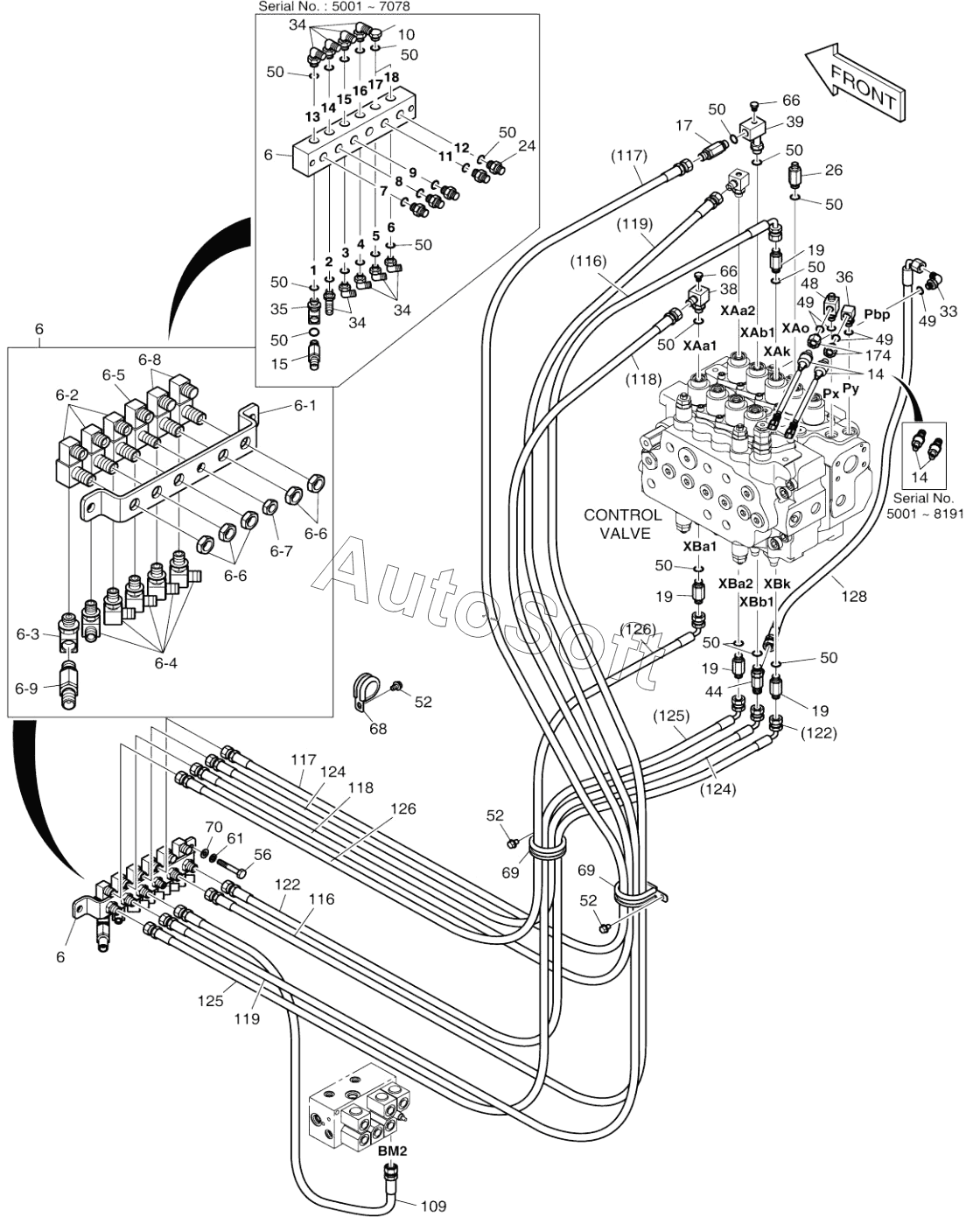

Каталог запасных частей к технике: Doosan DX140W (2017). PILOT PIPING (1)
6
6
6
6
6
6
6-1
6-2
6-3
6-4
6-5
6-6
6-6
6-7
6-8
6-9
10
14
14
14
14
15
17
19
19
19
19
24
26
33
34
34
34
35
36
38
39
44
48
49
49
49
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
52
52
52
56
56
61
66
66
68
69
69
70
109
116
116
117
117
118
118
119
119
122
122
124
124
125
125
126
126
128
174
174
174
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-04895 | 4***5 | PIPING, PILOT | |
| K1054290 | K***0 | ASSEMBLY, PILOT | |
| 10 | 2***2 | PLUG PFO1/2 | |
| 109 | D***4 | HOSE | |
| 116 | D***8 | HOSE | |
| 117 | D***8 | HOSE | |
| 118 | D***6 | HOSE | |
| 119 | D***7 | HOSE ASSY, HYDRAULIC | |
| 122 | D***7 | HOSE | |
| 124 | D***6 | HOSE | |
| 125 | D***5 | HOSE | |
| 126 | D***4 | HOSE | |
| 128 | D***0 | HOSE | |
| 14 | 2***2 | SWITCH;PRESSURE | |
| 14 | 3***7 | SWITCH, PRESSURE | |
| 15 | 4***6 | VALVE, SHOCKLESS | |
| 17 | K***1 | VALVE, SHOCKLESS | |
| 174 | 4***1 | Reducer | |
| 174 | 4***A | Reducer | |
| 174 | 4***B | REDUCER | |
| 19 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 24 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 26 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 33 | 2***4 | ELBOW | |
| 34 | 2***5 | ELBOW PF3/8-PF3/8 | |
| 35 | 2***2 | Elbow | |
| 36 | 2***4 | ELBOW PFO1/4-PF1/4 | |
| 38 | 2***2 | Adapter | |
| 39 | D***1 | Elbow | |
| 44 | 2***6 | TEE | |
| 48 | 2***5 | ADAPTER | |
| 49 | S***1 | O-RING | |
| 50 | S***1 | O-RING | |
| 50 | S***1 | O-RING | |
| 52 | K***9 | BOLT | |
| 56 | S***6 | BOLT | |
| 56 | S***6 | BOLT | |
| 6 | 2***0 | Block | |
| 6 | K***9 | JOINT BLOCK SUB ASSY | |
| 6-1 | K***1 | BRACKET | |
| 6-2 | K***2 | BLOCK, JOINT | |
| 6-3 | 2***6 | Elbow | |
| 6-4 | 2***5 | ELBOW PF3/8-PF3/8 | |
| 6-5 | K***3 | BLOCK, JOINT | |
| 6-6 | 1***1 | NUT | |
| 6-7 | 1***7 | NUT | |
| 6-8 | K***4 | BLOCK, JOINT | |
| 6-9 | 4***6 | VALVE, SHOCKLESS | |
| 61 | S***3 | WASHER;SPRING M10 | |
| 66 | 2***A | PLUG | |
| 68 | 1***5 | CLIP D32/M8 | |
| 69 | 1***9 | Clip | |
| 70 | S***3 | WASHER;PLAIN |
