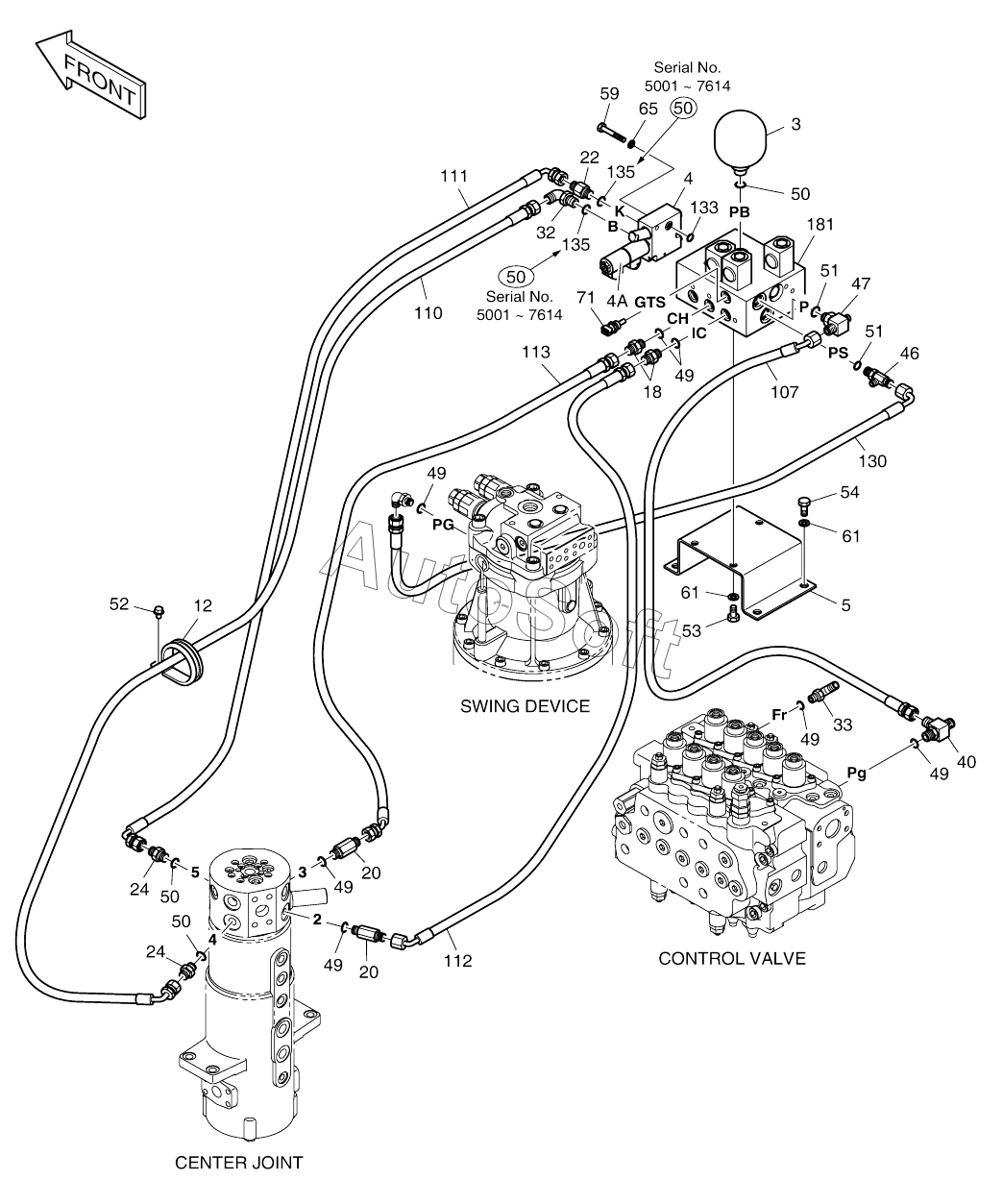

Каталог запасных частей к технике: Doosan DX140W (2017). PILOT PIPING (5)
3
4
4A
5
12
18
20
20
22
24
24
32
33
40
46
47
49
49
49
49
49
49
50
50
50
50
50
50
50
50
50
50
50
50
51
51
52
53
54
59
61
61
65
71
107
110
111
112
113
130
133
135
135
181
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-04895 | 4***5 | PIPING, PILOT | |
| K1054290 | K***0 | ASSEMBLY, PILOT | |
| 107 | D***3 | HOSE | |
| 110 | D***4 | HOSE | |
| 111 | D***7 | HOSE | |
| 112 | D***9 | HOSE | |
| 113 | D***7 | HOSE | |
| 12 | 1***8 | Clip | |
| 130 | D***6 | HOSE | |
| 133 | K***4 | O-ring | |
| 135 | D***5 | O-ring | |
| 18 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 181 | K***0 | SOLENOID VALVE | |
| 20 | 2***3 | ADAPTER | |
| 22 | 2***8 | Adapter | |
| 24 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 3 | 2***4 | ACCUMULATOR | |
| 32 | 2***5 | ELBOW | |
| 33 | 2***4 | ELBOW | |
| 4 | 4***A | Valve, t/m control | |
| 40 | K***2 | TEE | |
| 46 | 2***8 | Tee | |
| 47 | 2***5 | TEE | |
| 49 | S***1 | O-RING | |
| 4A | 3***0 | Coil, t/m control v/v | |
| 5 | 1***C | BRACKET | |
| 50 | S***1 | O-RING | |
| 50 | S***1 | O-RING | |
| 51 | S***1 | O-RING | |
| 52 | K***9 | BOLT | |
| 53 | S***6 | BOLT | |
| 54 | S***6 | BOLT | |
| 59 | S***6 | Bolt | |
| 61 | S***3 | WASHER;SPRING M10 | |
| 65 | S***3 | WASHER;SPRING | |
| 71 | 5***1 | Sensor, pressure |
