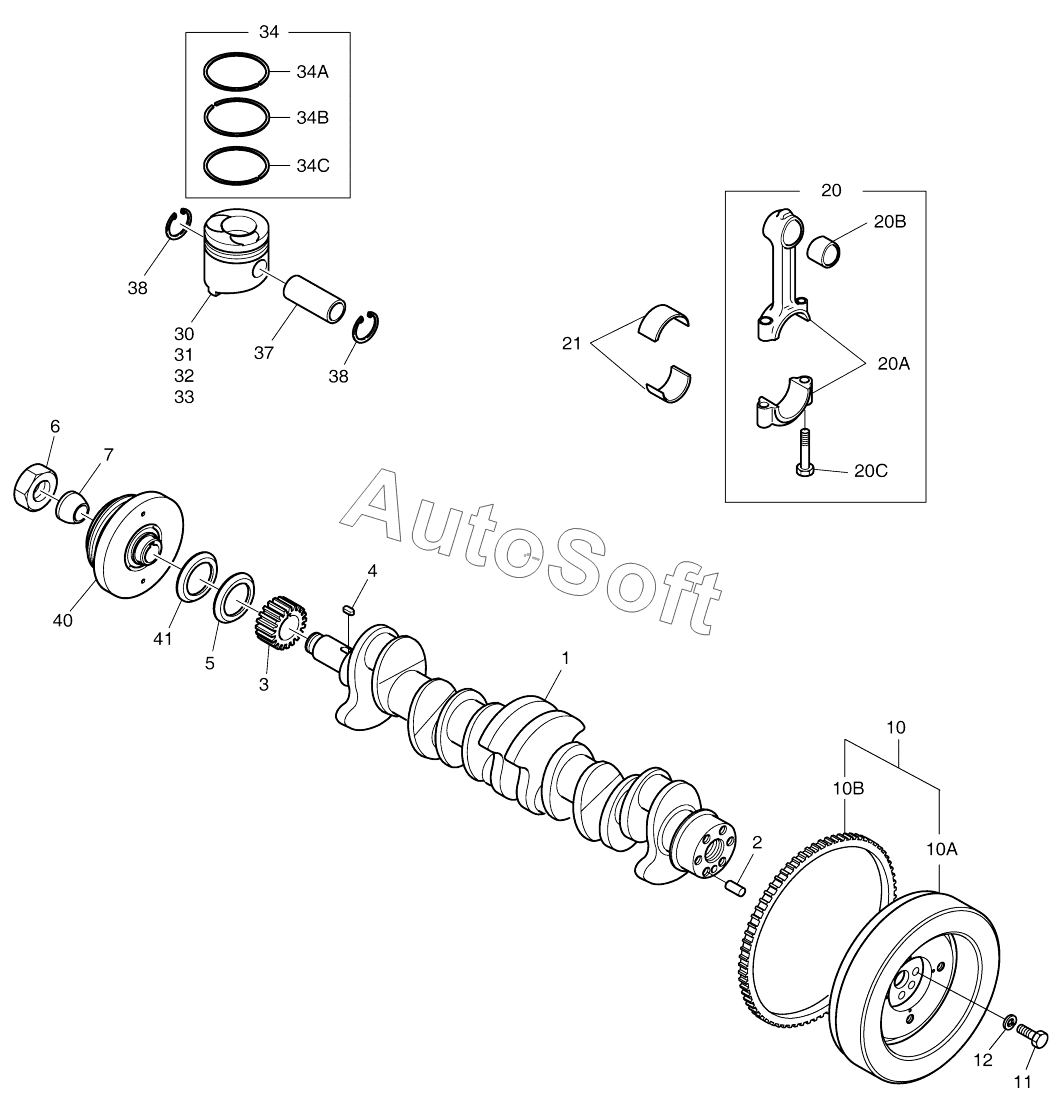

Каталог запасных частей к технике: Doosan DX140W (2017). CRANK SHAFT
1
2
3
4
5
6
7
10
10A
10B
11
12
20
20
20
20A
20A
20B
20C
21
21
21
21
30
31
31
32
32
33
33
34
34A
34B
34C
37
38
38
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***A | SHAFT;CRANK | |
| 10 | 6***A | FLYWHEEL ASS'Y | |
| 10A | 6***A | FLY WHEEL | |
| 10B | 6***6 | GEAR;STARTING RING | |
| 11 | 0***6 | BOLT M16X1.5X35 | |
| 12 | 0***1 | Washer | |
| 2 | 0***2 | PIN;PARALLEL | |
| 20 | 1***0 | Rod assy, connecting | |
| 20 | 1***A | Rod assy, connecting | |
| 20 | 6***1 | CONNECTING ROD ASS'Y | |
| 20A | 1***9 | Rod, connecting | |
| 20A | 6***D | ROD;CONNECTING | |
| 20B | 6***6 | BUSH | |
| 20C | 6***A | BOLT | |
| 21 | 6***B | METAL;CON-ROD STD | |
| 21 | 6***B | METAL;CON-ROD 0.125mm | |
| 21 | 6***B | METAL;CON-ROD 0.25mm | |
| 21 | 6***B | METAL;CON-ROD 0.5mm | |
| 3 | 6***9 | GEAR;CRANK SHAFT | |
| 30 | 6***0 | Piston | |
| 31 | 6***6 | PISTON(ALTV.) | |
| 31 | 6***3 | Piston | |
| 32 | 6***7 | PISTON;A GRADE | |
| 32 | 6***4 | Piston-2, a grade | |
| 33 | 6***8 | PISTON;B GRADE | |
| 33 | 6***5 | Piston-2, b grade | |
| 34 | 6***8 | Piston ring kit | |
| 34A | R***P | Ring, top | |
| 34B | R***D | Ring, second | |
| 34C | R***L | Ring, oil | |
| 37 | 6***A | PIN;PISTON | |
| 38 | 6***7 | RING;RETAINING | |
| 4 | 6***6 | KEY;SLIDING | |
| 40 | 6***9 | PULLEY;DAMPER | |
| 41 | 6***1 | COVER;DUST | |
| 5 | 6***2 | RING;OIL THROWER | |
| 6 | 6***6 | NUT | |
| 7 | 6***5 | BUSH;TAPER |
