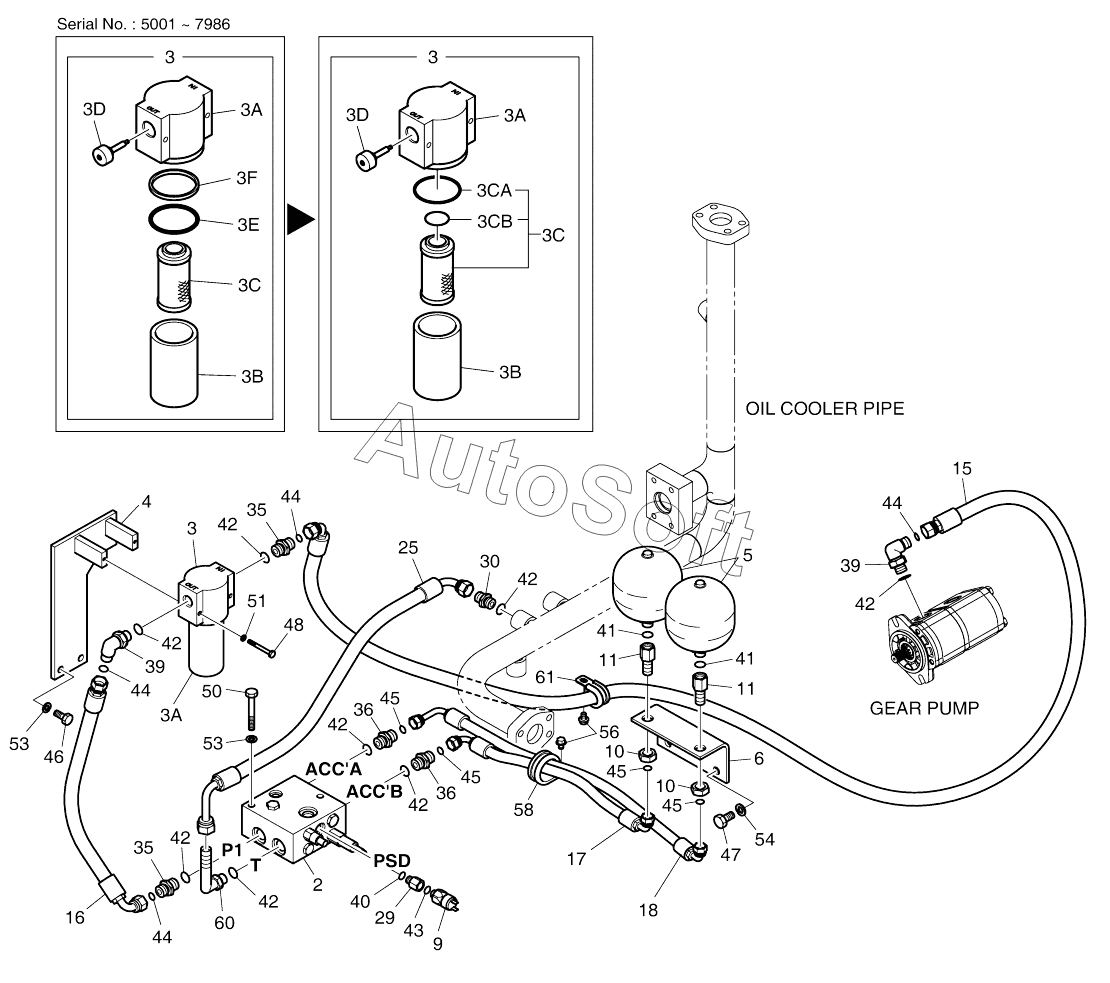

Каталог запасных частей к технике: Doosan DX140W (2017). BRAKE PIPING (2)
400-01422J
2
3
3
3
3
3
3
3A
3A
3A
3B
3B
3C
3C
3C
3C
3CA
3CB
3D
3D
3D
3D
3E
3F
4
5
6
9
10
10
11
11
15
16
17
18
25
29
30
35
35
36
36
39
39
40
41
41
42
42
42
42
42
42
42
42
43
44
44
44
44
45
45
45
45
46
47
48
50
51
53
53
54
56
56
58
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01422J | 4***J | BRAKE PIPING ASSY | |
| 10 | 1***5 | Nut | |
| 11 | 1***1 | Reducer | |
| 15 | D***2 | HOSE | |
| 16 | D***5 | HOSE | |
| 17 | D***8 | HOSE | |
| 18 | D***9 | HOSE | |
| 2 | 2***A | Brake supply valve | |
| 25 | D***7 | HOSE | |
| 29 | D***8 | ADATPER, REDUCING | |
| 3 | 4***7 | Filter, brake | |
| 3 | 4***1 | Filter, brake | |
| 30 | 2***6 | ADAPTER | |
| 35 | 2***3 | ADAPTER | |
| 36 | 2***9 | Adapter | |
| 39 | 2***3 | ELBOW | |
| 3A | H***D | Head | |
| 3B | C***E | Case | |
| 3C | 4***0 | Element, filter | |
| 3C | 4***9 | Element, brake filter | |
| 3CA | 4***2 | O-ring | |
| 3CB | 4***3 | O-ring | |
| 3D | 4***4 | Valve, bypass | |
| 3D | 4***9 | Valve, by-pass | |
| 3E | Y***5 | O-RING | |
| 3F | Y***4 | RING;BACK UP | |
| 4 | 1***E | BRACKET | |
| 40 | S***1 | O-RING | |
| 41 | S***1 | O-RING | |
| 42 | S***1 | O-RING | |
| 43 | S***1 | SEAL RING | |
| 44 | S***1 | O-RING | |
| 45 | S***1 | O-RING | |
| 46 | S***6 | BOLT | |
| 47 | S***6 | Bolt | |
| 48 | S***6 | BOLT | |
| 5 | 2***5 | Accumulator | |
| 50 | S***6 | BOLT | |
| 51 | S***3 | WASHER;SPRING M6 | |
| 53 | S***3 | WASHER;SPRING M10 | |
| 54 | S***3 | WASHER;SPRING M10 | |
| 56 | K***9 | BOLT | |
| 56 | K***9 | BOLT | |
| 58 | 1***7 | CLIP;BAND | |
| 6 | 1***E | BRACKET | |
| 60 | D***2 | ELBOW | |
| 61 | 1***4 | CLIP D26/M8 | |
| 9 | 2***3 | Switch, low pressure |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
