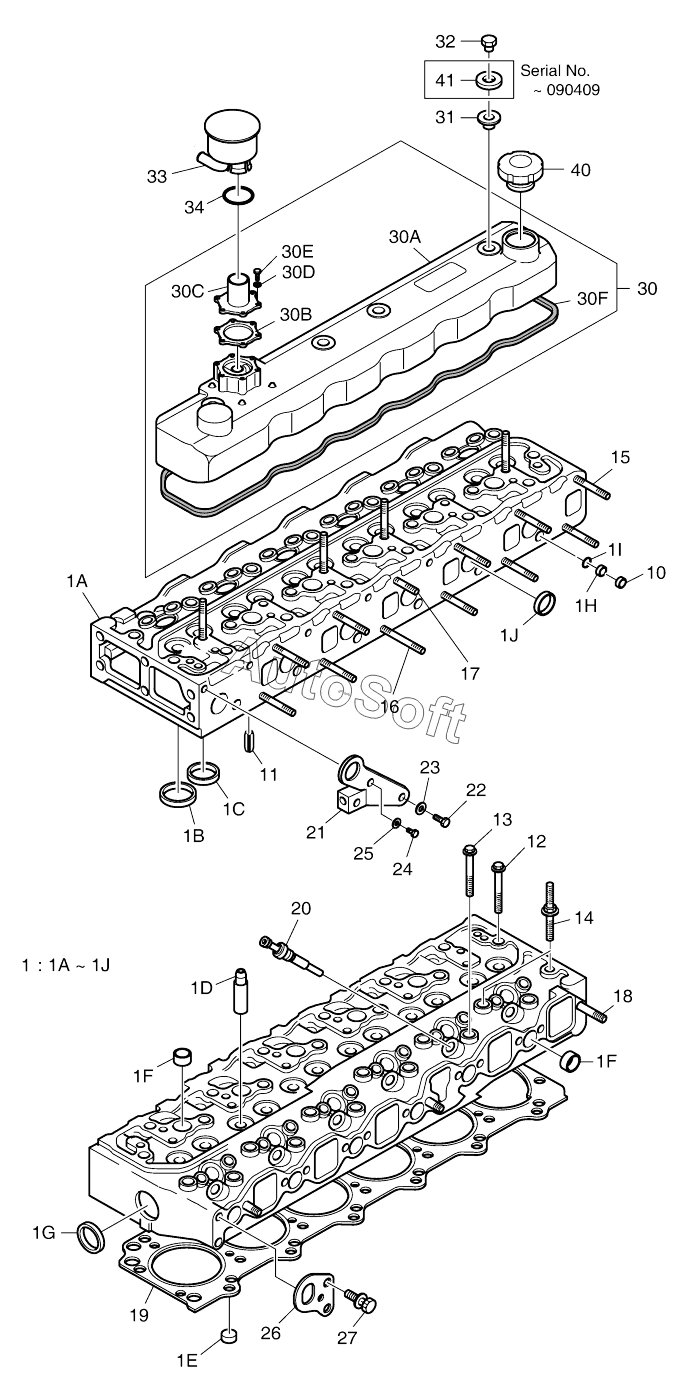

Каталог запасных частей к технике: Doosan DX140W (2017). CYLINDER HEAD
1
1
1
1A
1A
1B
1C
1D
1D
1E
1F
1F
1G
1H
1I
1J
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
30
30
30A
30A
30B
30C
30D
30E
30F
30F
31
32
33
34
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Head assy, cylinder | |
| 1 | 6***B | CYLINDER HEAD ASSY | |
| 1 | 6***C | Cylinder head assy | |
| 10 | 6***7 | PLUG;WATER JET CORE | |
| 11 | 6***4 | RING;STOPPER | |
| 12 | 6***2 | BOLT;CYLINDER HEAD | |
| 13 | 6***3 | BOLT;CYLINDER HEAD | |
| 14 | 6***4 | BOLT;CYLINDER HEAD | |
| 15 | 0***7 | BOLT;STUD M8X75 | |
| 16 | 0***3 | BOLT;STUD M8X110 | |
| 17 | 0***9 | BOLT;STUD M8X35 | |
| 18 | 0***6 | BOLT;STUD M8X25 | |
| 19 | 4***1 | Gasket kit, cylinder head | |
| 19 | 6***A | GASKET;CYLINDER HEAD | |
| 1A | 6***C | Head, cylinder | |
| 1A | 6***D | Head, cylinder | |
| 1B | 6***3 | SEAT;INLET VALVE | |
| 1C | 6***4 | SEAT;EXHAUST VALVE | |
| 1D | 6***A | GUIDE;VALVE | |
| 1D | 6***3 | Guide, valve | |
| 1E | 6***5 | PLUG;CORE | |
| 1F | 6***B | PLUG;CORE | |
| 1G | 6***5 | PLUG;CORE(NEAR FACE) | |
| 1H | 6***7 | PLUG;CORE | |
| 1I | 6***1 | PLUG;DRILLED PASS | |
| 1J | 6***0 | PLUG;CORE(EXHAUST MAIN) | |
| 20 | 6***2 | PLUG;DUMMY | |
| 20 | 6***4 | Plug, dummy | |
| 21 | 6***5 | HOOK;LIFTING | |
| 22 | 0***9 | BOLT;HEX M14X1.5X25 | |
| 23 | 0***0 | Washer | |
| 24 | 0***8 | BOLT M10X1.25X22 | |
| 25 | 0***8 | Washer | |
| 26 | 6***5 | HOOK;LIFTING | |
| 27 | 0***3 | BOLT ASS'Y M10X1.25X20 | |
| 30 | 1***6 | Cylinder head cover assy | |
| 30 | 6***B | Cylinder head cover assy | |
| 30A | 6***4 | Cover, cyl. Head | |
| 30A | 6***A | Cover, cyl. Head | |
| 30B | 6***1 | PACKING;BREATHER PIPE | |
| 30C | 6***1 | CASE;BREATHER | |
| 30D | 0***4 | WASHER;SPRING | |
| 30E | 0***8 | BOLT M5X16 | |
| 30F | 4***2 | Gasket, cylinder head cover | |
| 30F | 6***C | Gasket, cylinder head cover | |
| 31 | 6***A | GASKET;CYLINDER HEAD COVER MOUNTIN | |
| 32 | 6***8 | NUT;CYLINDER HEAD COVER | |
| 33 | 6***A | BREATHER PIPE ASS'Y | |
| 34 | 6***B | O-ring | |
| 40 | 6***1 | Cap | |
| 41 | 6***2 | WASHER;PLATE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
