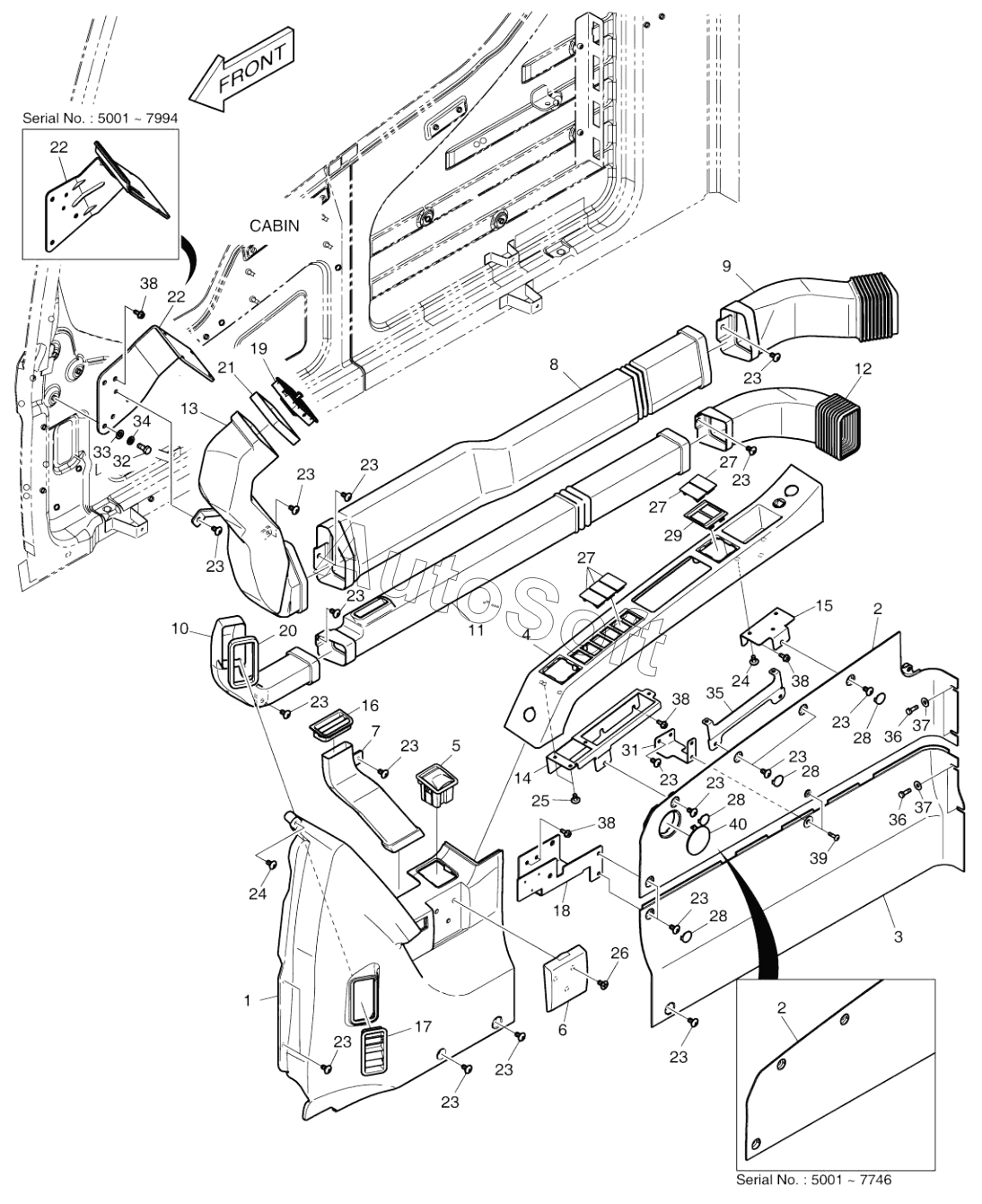

Каталог запасных частей к технике: Doosan DX140W (2017). DUCT COVER
20
24
24
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
22
22
22
22
22
22
21
21
21
25
20
19
19
18
18
17
17
16
33
40
40
39
38
38
38
38
37
37
36
36
35
34
16
32
31
29
29
28
28
28
28
28
28
28
28
28
28
27
27
27
26
3
7
6
6
5
5
4
4
3
7
2
2
2
2
2
2
1
1
110517-00369B
110517-00369B
110517-00369B
110517-00369B
110517-00369B
110517-00806
110517-00806
110517-00806
110517-00806
110517-00806
110505-00313
110505-00313
110505-00313
110505-00313
110505-00313
11
15
15
14
14
13
13
12
12
K1002371H
K1002371H
K1002371H
K1002371H
K1002371H
11
10
10
9
9
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110505-00313 | 1***3 | COVER, DUCT | |
| 110517-00369B | 1***B | COVER ASSY, SIDE | |
| 110517-00806 | 1***6 | COVER ASSY, SIDE | |
| K1002371H | K***H | DUCT COVER ASSY | |
| 1 | 1***7 | COVER, SIDE, FRONT | |
| 1 | 6***C | COVER, SIDE FRONT | |
| 2 | 1***4 | COVER, SIDE, MID UPPER | |
| 2 | 1***A | COVER, SIDE | |
| 2 | 6***C | COVER, SIDE MID UPPER | |
| 3 | 1***1 | COVER, SIDE | |
| 3 | 6***C | COVER, SIDE MID LOWER | |
| 4 | 1***9 | COVER, SWITCH | |
| 4 | 6***G | COVER, SWITCH | |
| 5 | 2***2 | ASHTRAY, ASM | |
| 5 | 9***A | ASHTRAY ASM | |
| 6 | 1***7 | HOLDER, CUP | |
| 6 | 6***B | HOLDER, CUP | |
| 7 | 2***B | DUCT, DEFROSTER SIDE | |
| 7 | 4***3 | DUCT, DEFROST | |
| 8 | 2***B | DUCT, FACE MID | |
| 8 | 4***4 | DUCT, MID | |
| 9 | 2***E | DUCT, FACE REAR | |
| 9 | 4***5 | DUCT, FACE | |
| 10 | 2***B | DUCT, DEFROSTER FRONT | |
| 10 | 4***0 | DUCT, DEFROST, FRONT | |
| 11 | 2***B | DUCT, DEFROSTER MID | |
| 11 | 4***6 | DUCT, DEFROST | |
| 12 | 2***E | DUCT, DEFROSTER REAR | |
| 12 | 4***7 | DUCT, DEFROST | |
| 13 | 2***C | DUCT, FACE FRONT | |
| 13 | 4***5 | DUCT, FRONT | |
| 14 | 1***C | BRACKET, SWITCH COVER FRONT | |
| 14 | 1***E | BRACKET, SWITCH | |
| 15 | 1***C | BRACKET, SWITCH COVER REAR | |
| 15 | 1***E | BRACKET, SWITCH | |
| 16 | 1***2 | LOUVER | |
| 16 | 4***B | LOUVER DEF SIDE | |
| 17 | 1***3 | LOUVER | |
| 17 | 4***B | LOUVER DEF FRONT | |
| 18 | 1***C | BRACKET, CUP HOLDER | |
| 18 | 1***E | BRACKET, CUP | |
| 19 | 1***4 | LOUVER | |
| 19 | 4***B | LOUVER FACE | |
| 20 | 1***3 | FOAM | |
| 20 | K***8 | FOAM | |
| 21 | 1***4 | FOAM | |
| 21 | 1***7 | FOAM | |
| 21 | K***A | FOAM | |
| 22 | 1***C | BRACKET, MONITOR | |
| 22 | 1***E | BRACKET, MONITOR | |
| 22 | K***C | PLATE | |
| 23 | 2***2 | BOLT | |
| 24 | 2***3 | SCREW | |
| 25 | S***3 | SCREW | |
| 26 | 2***3 | SCREW | |
| 27 | 6***1 | COVER, SWITCH | |
| 28 | 1***1 | COVER | |
| 28 | 6***A | COVER | |
| 29 | 1***6 | COVER, SWITCH | |
| 29 | 6***C | COVER, SWITCH | |
| 31 | K***A | PLATE | |
| 32 | 2***5 | BOLT M8X1.25X20 | |
| 33 | 2***4 | WASHER | |
| 34 | 2***4 | WASHER;SPRING M8 | |
| 35 | K***7 | PLATE | |
| 36 | 2***6 | BOLT M6X1.0X20 | |
| 37 | 2***5 | WASHER;PLAIN M6 | |
| 38 | K***4 | BOLT | |
| 39 | 2***7 | BOLT | |
| 40 | 1***5 | CAP | |
| 40 | 1***A | CAP |
