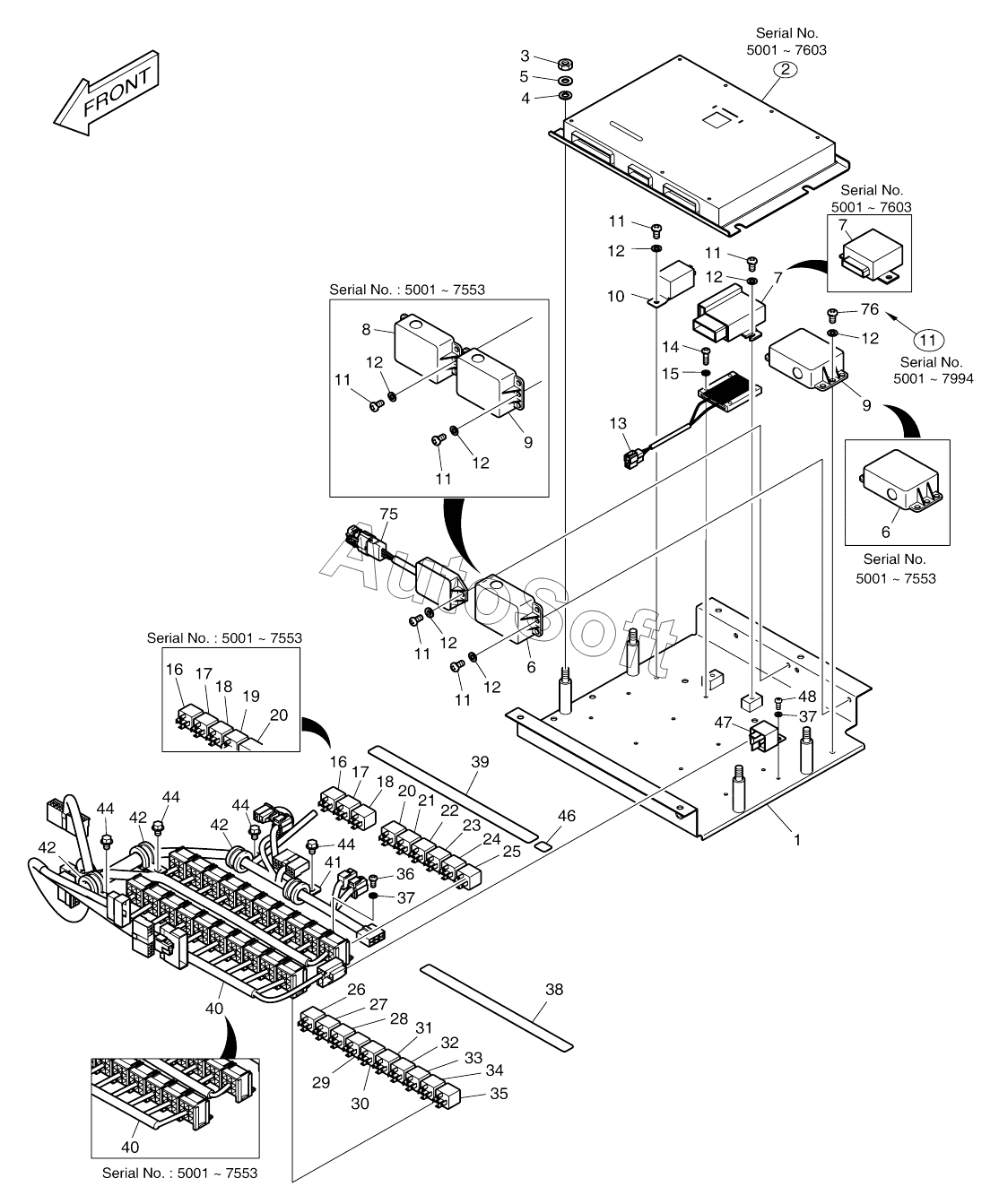

Каталог запасных частей к технике: Doosan DX140W (2017). ELECTRIC BOX ASSY
26
35
34
33
32
31
30
29
28
27
36
25
24
23
22
21
20
20
19
18
18
17
17
40
40
76
75
48
47
46
46
44
44
44
44
42
42
42
41
16
16
40
40
40
40
40
40
39
39
38
37
37
37
37
37
37
300619-02578C
6
6
6
6
5
4
3
2
2
2
1
7
7
300619-02578A
300619-02578
300619-00318E
300619-00318C
300619-00318B
300619-00318A
300619-00318
500-00320K
11
11
11
11
11
11
11
15
14
13
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
500-00320J
10
10
9
9
9
9
9
9
8
7
7
7
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-00318 | 3***8 | ELECTRIC ASSY, ELEC BOX | |
| 300619-00318A | 3***A | ELECTRIC ASSY, ELEC BOX | |
| 300619-00318B | 3***B | ELECTRIC ASSY, ELEC BOX | |
| 300619-00318C | 3***C | ELECTRIC ASSY, ELEC BOX | |
| 300619-00318E | 3***E | ELECTRIC ASSY, ELEC BOX | |
| 300619-02578 | 3***8 | ELECTRIC ASSY, ELEC BOX | |
| 300619-02578A | 3***A | ELECTRIC ASSY, ELEC BOX | |
| 300619-02578C | 3***C | ELECTRIC ASSY, E-BOX, MECH | |
| 500-00320J | 5***J | ELECTRIC ASSY-ELEC BOX | |
| 500-00320K | 5***K | ELECTRIC ASSY-ELEC BOX | |
| 1 | K***B | PLATE, ELECTRIC BOX | |
| 2 | 3***3 | CONTROLLER, EPOS | |
| 2 | 5***A | CONTROLLER, e-EPOS | |
| 2 | 5***B | CONTROLLER, e-EPOS | |
| 3 | S***3 | NUT M10X1.5 | |
| 4 | S***3 | WASHER;SPRING M10 | |
| 5 | S***3 | WASHER;PLAIN | |
| 6 | 2***5 | STARTER;CONTROLLER | |
| 6 | 3***4 | Controller, starter | |
| 7 | 3***1 | CONTROLLER, WIPER MOTOR | |
| 7 | 3***A | CONTROLLER, WIPER | |
| 7 | 5***6 | CONTROLLER, WIPER | |
| 8 | 2***3 | CONVERTER;DC-DC (2) | |
| 9 | 2***3 | CONVERTER;DC-DC (2) | |
| 9 | 3***A | CONVERTER, DC | |
| 9 | 3***B | CONVERTER, DC | |
| 10 | 2***1 | Unit, blinker | |
| 10 | 3***0 | Control unit, blinker | |
| 11 | S***3 | SCREW M6X1.0X12 | |
| 11 | S***3 | SCREW M6X1.0X12 | |
| 11 | S***3 | SCREW M6X1.0X12 | |
| 11 | S***3 | SCREW M6X1.0X12 | |
| 12 | S***3 | WASHER;SPRING M6 | |
| 12 | S***3 | WASHER;SPRING M6 | |
| 12 | S***3 | WASHER;SPRING M6 | |
| 13 | 5***1 | RESISTOR, AUXILIARY | |
| 14 | S***3 | SCREW | |
| 15 | S***3 | WASHER;SPRING | |
| 16 | 2***3 | RELAY | |
| 17 | 2***3 | RELAY | |
| 18 | 2***3 | RELAY | |
| 19 | 2***3 | RELAY | |
| 20 | 2***3 | RELAY | |
| 21 | 2***3 | RELAY | |
| 22 | 2***3 | RELAY | |
| 23 | 2***3 | RELAY | |
| 24 | 2***3 | RELAY | |
| 25 | 2***3 | RELAY | |
| 26 | 2***3 | RELAY | |
| 27 | 2***3 | RELAY | |
| 28 | 2***3 | RELAY | |
| 29 | 2***3 | RELAY | |
| 30 | 2***3 | RELAY | |
| 31 | 2***3 | RELAY | |
| 32 | 2***3 | RELAY | |
| 33 | 2***3 | RELAY | |
| 34 | 2***3 | RELAY | |
| 35 | 2***3 | RELAY | |
| 36 | S***3 | SCREW M5X0.8X10 | |
| 37 | S***3 | WASHER;SPRING | |
| 37 | S***3 | WASHER;SPRING | |
| 38 | 1***1 | PLATE, NAME | |
| 39 | 1***6 | PLATE, NAME, RELAY | |
| 39 | 1***3 | PLATE, NAME | |
| 40 | 3***0 | HARNESS, ELECTRIC BOX | |
| 40 | 3***A | HARNESS, ELECTRIC BOX | |
| 40 | 3***C | HARNESS, ELECTRIC BOX | |
| 40 | 5***G | HARNESS, ELECTRIC BOX | |
| 41 | 1***2 | CLIP D14/M8 | |
| 42 | 1***3 | CLIP D20/M8 | |
| 44 | K***9 | BOLT | |
| 46 | 1***8 | PLATE, NAME | |
| 46 | K***2 | PLATE, NAME, RELAY | |
| 47 | 3***2 | Relay | |
| 48 | S***3 | SCREW M5X0.8X12 | |
| 75 | 3***A | ELECTRIC UNIT, TIME DELAY | |
| 76 | S***3 | SCREW M6X1.0X16 |
