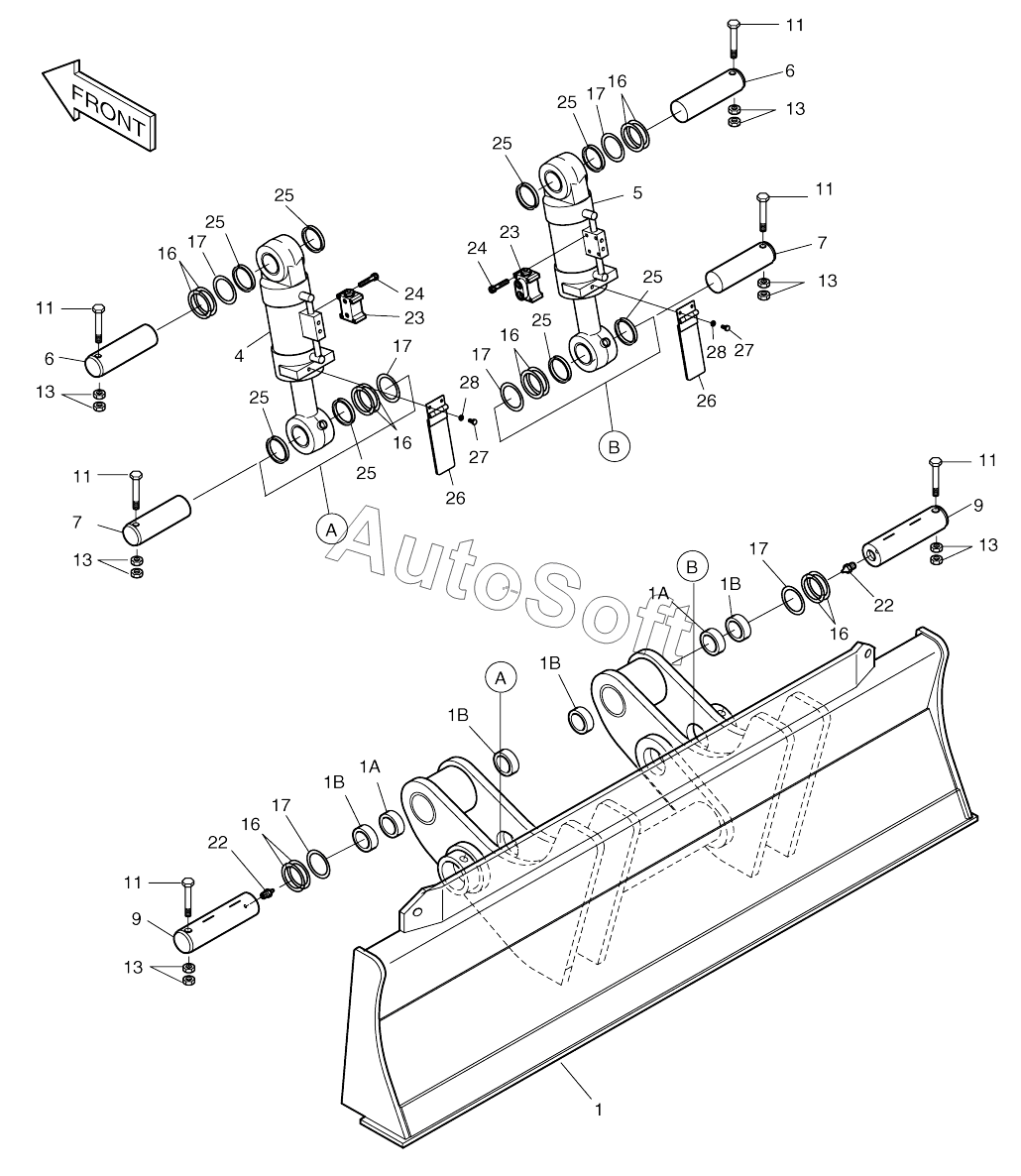

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). BLADE (1001-1145)
1
1
1
1A
1A
1B
1B
1B
1B
4
5
6
6
7
7
7
7
9
9
11
11
11
11
11
11
11
11
11
11
11
11
13
13
13
13
13
13
16
16
16
16
16
16
17
17
17
17
17
17
22
22
23
23
23
23
23
23
24
24
24
24
25
25
25
25
25
25
25
25
26
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2608-1063B | 2***B | BLADE ASSY | |
| 1 | 6***6 | BLADE, DOZER | |
| 1 | 6***A | BLADE, DOZER | |
| 1 | 6***B | BLADE, DOZER | |
| 11 | S***1 | BOLT | |
| 11 | S***6 | Bolt | |
| 13 | S***3 | Nut | |
| 16 | 2***3 | SHIM | |
| 17 | 2***4 | SHIM | |
| 1A | 1***4 | SPACER | |
| 1B | 2***1 | Bushing | |
| 22 | S***1 | NIPPLE;GREASE | |
| 23 | 2***A | VALVE, PILOT CHECK | |
| 23 | 2***B | Valve, pilot check | |
| 24 | S***1 | Bolt, hex. Socket | |
| 24 | S***6 | Bolt | |
| 25 | 2***5 | Seal, dust | |
| 26 | 6***A | PLATE | |
| 27 | S***3 | BOLT M10X1.5X20 | |
| 28 | S***3 | WASHER;SPRING M10 | |
| 4 | 2***A | CYLINDER, BLADE | |
| 5 | 2***A | CYLINDER, BLADE | |
| 6 | 2***B | PIN | |
| 7 | 2***B | PIN | |
| 7 | 2***C | PIN | |
| 9 | 2***A | PIN |
