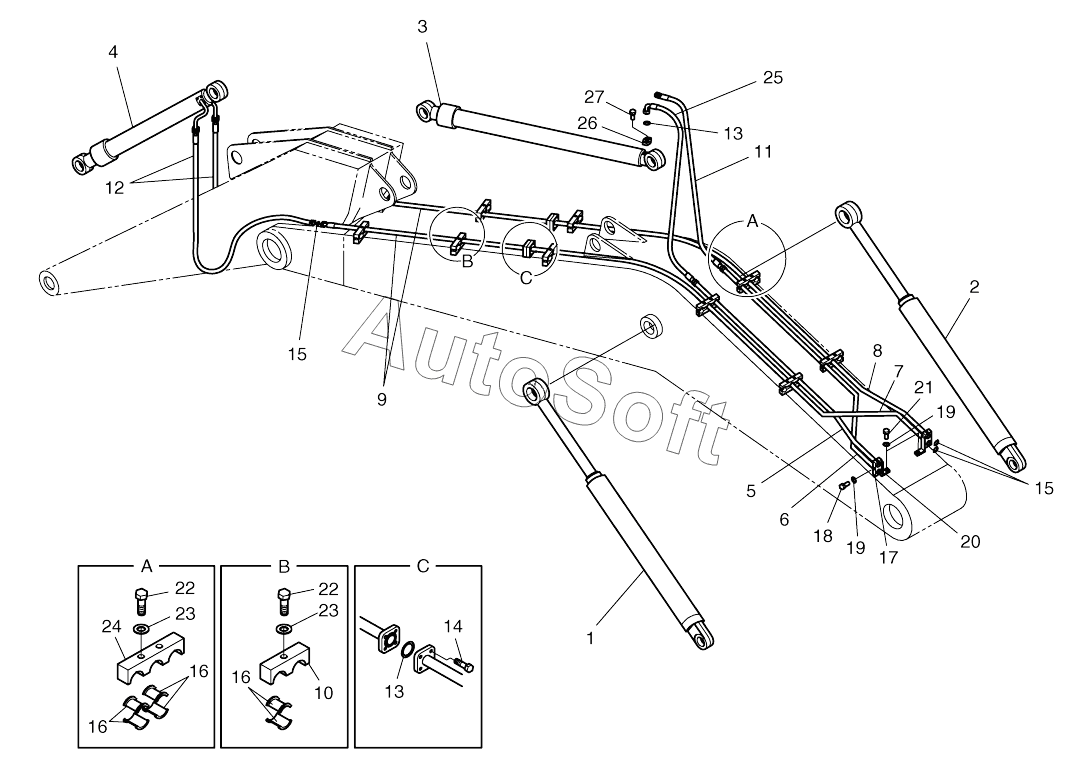

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). FRONT PIPING
22
22
22
14
15
15
16
16
16
17
18
19
19
20
21
14
22
22
22
23
23
23
23
24
25
26
27
27
7
1
2
3
4
4
5
5
6
2400-2103A
8
8
9
9
10
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-2103A | 2***A | FRONT PIPING | |
| 1 | 2***A | CYLINDER, BOOM | |
| 2 | 2***A | CYLINDER, BOOM | |
| 3 | 4***A | CYLINDER;ARM | |
| 4 | 4***A | CYLINDER;BUCKET | |
| 4 | 4***B | CYLINDER;BUCKET | |
| 5 | 1***0 | PIPE;ARM CROWD | |
| 5 | 1***A | PIPE;ARM CROWD | |
| 6 | 1***A | PIPE;ARM DUMP | |
| 7 | 1***A | PIPE;BUCKET CROWD | |
| 8 | 1***3 | PIPE;BUCKET DUMP | |
| 8 | 1***A | PIPE;BUCKET DUMP | |
| 9 | 1***4 | PIPE;BUCKET | |
| 9 | 1***A | PIPE;BUCKET | |
| 10 | 1***1 | CLAMP | |
| 11 | 2***2 | HOSE 3/4-950L | |
| 12 | 2***6 | HOSE 3/4-1500L | |
| 13 | 2***2 | O-RING | |
| 14 | S***1 | BOLT;HEX | |
| 14 | S***6 | BOLT;SOCKET M10X1.5X40 | |
| 15 | S***1 | O-RING | |
| 16 | 2***A | RUBBER | |
| 17 | 2***9 | CLAMP | |
| 18 | S***3 | BOLT M12X1.75X55 | |
| 19 | S***3 | WASHER;SPRING M10 | |
| 20 | 1***8 | BRACKET | |
| 21 | S***3 | BOLT M12X1.75X30 | |
| 22 | S***1 | BOLT M16X2.0X60 | |
| 22 | S***6 | BOLT M16X2.0X60 | |
| 23 | S***1 | WASHER;SPRING | |
| 23 | S***3 | WASHER;SPRING | |
| 24 | 1***2 | CLAMP | |
| 25 | 2***1 | HOSE 3/4-950L | |
| 26 | 2***9 | FLANGE | |
| 27 | S***1 | BOLT;SOCKET M10X1.5X25 | |
| 27 | S***6 | BOLT;SOCKET M10X1.5X25 |
