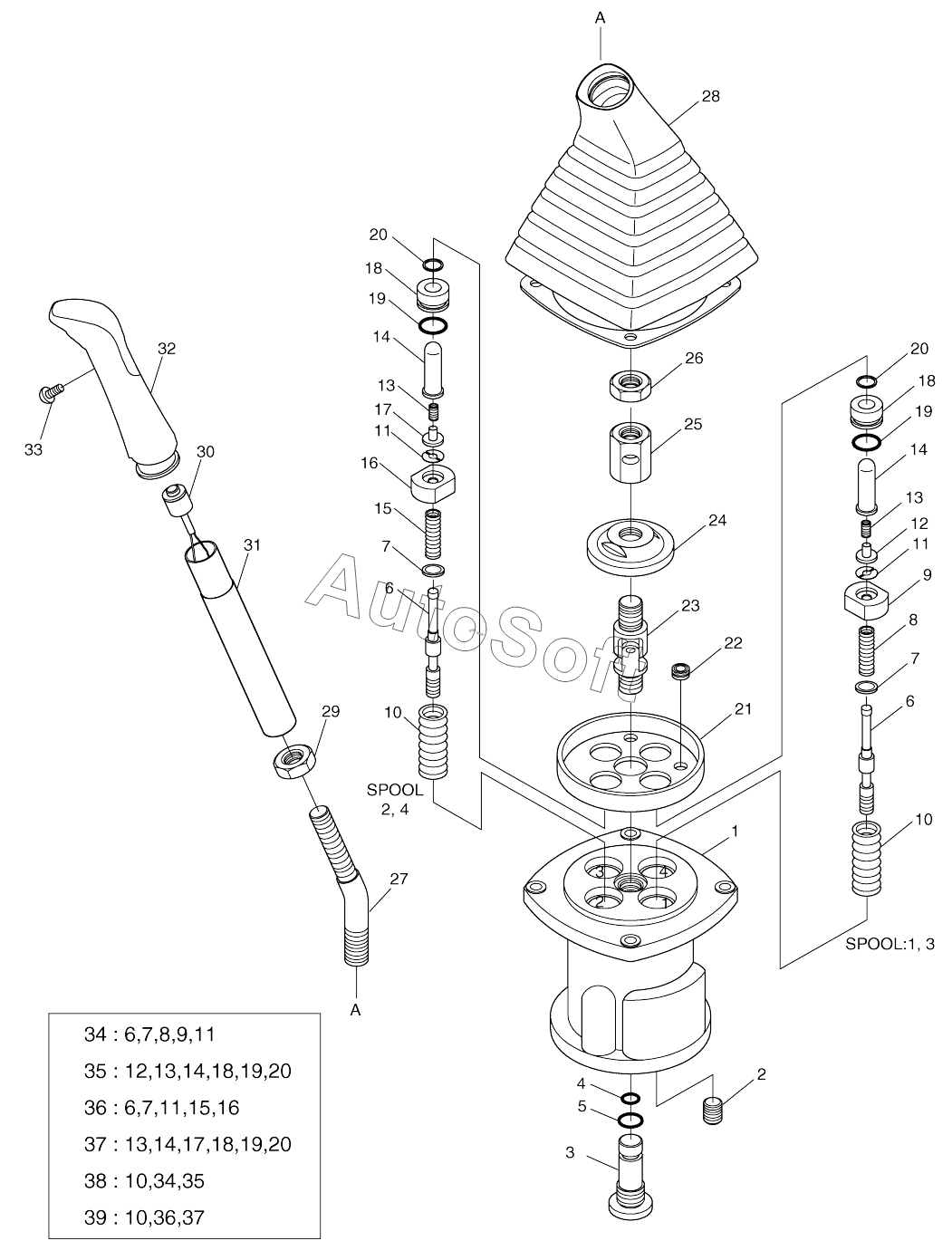

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). REMOTE CONTROL VALVE (1030-)
420-00237
420-00238
1
1
2
2
3
3
4
4
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
10
10
11
11
11
11
12
12
13
13
13
13
14
14
14
14
15
15
16
16
17
17
18
18
18
18
19
19
19
19
20
20
20
20
21
22
23
24
25
26
J97A1006LK
J97A1006RK
27
28
28
29
30
31
32
33
34
34
35
35
36
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420-00237 | 4***7 | Remote control valve | |
| 420-00238 | 4***8 | Remote control valve | |
| J97A1006LK | J***K | Joystick sub assy | |
| J97A1006RK | J***K | Joystick sub assy | |
| 1 | J***1 | Case | |
| 2 | W***8 | PLUG | |
| 3 | J***2 | PLUG | |
| 4 | P***A | O-RING | |
| 5 | P***4 | O-RING | |
| 6 | J***3 | SPOOL | |
| 7 | J***4 | SHIM | |
| 8 | J***1 | SPRING(1.3) | |
| 9 | J***2 | SEAT;SPRING(1.3) | |
| 10 | J***7 | SPRING | |
| 11 | J***3 | STOPPER | |
| 12 | J***1 | STOPPER(1.3) | |
| 13 | J***4 | SPRING | |
| 14 | J***5 | ROD;PUSH | |
| 15 | J***6 | SPRING(2.4) | |
| 16 | J***7 | SEAT;SPRING(2.4) | |
| 17 | J***2 | STOPPER(2.4) | |
| 18 | J***8 | PLUG | |
| 19 | P***0 | O-RING | |
| 20 | R***2 | SEAL;ROD | |
| 21 | J***0 | Plate | |
| 22 | J***1 | Bushing | |
| 23 | J***2 | JOINT ASS'Y | |
| 24 | J***3 | Plate, swash | |
| 25 | J***4 | NUT;HEX. | |
| 26 | H***1 | Nut | |
| 27 | J***1 | Connector | |
| 28 | J***2 | Boot | |
| 28 | J***3 | Boot | |
| 29 | H***1 | Nut | |
| 30 | J***4 | Switch ass`y | |
| 31 | J***5 | Insert | |
| 32 | J***6 | Handle ass`y | |
| 33 | S***3 | Screw | |
| 34 | J***9 | SPOOL KIT(1.3PORT) | |
| 35 | J***0 | PLUG KIT (1.3PORT) | |
| 36 | J***1 | SPOOL KIT(2.4PORT) | |
| 37 | J***2 | PLUG KIT (2.4PORT) | |
| 38 | J***3 | Kit assy | |
| 39 | J***4 | Kit assy |
