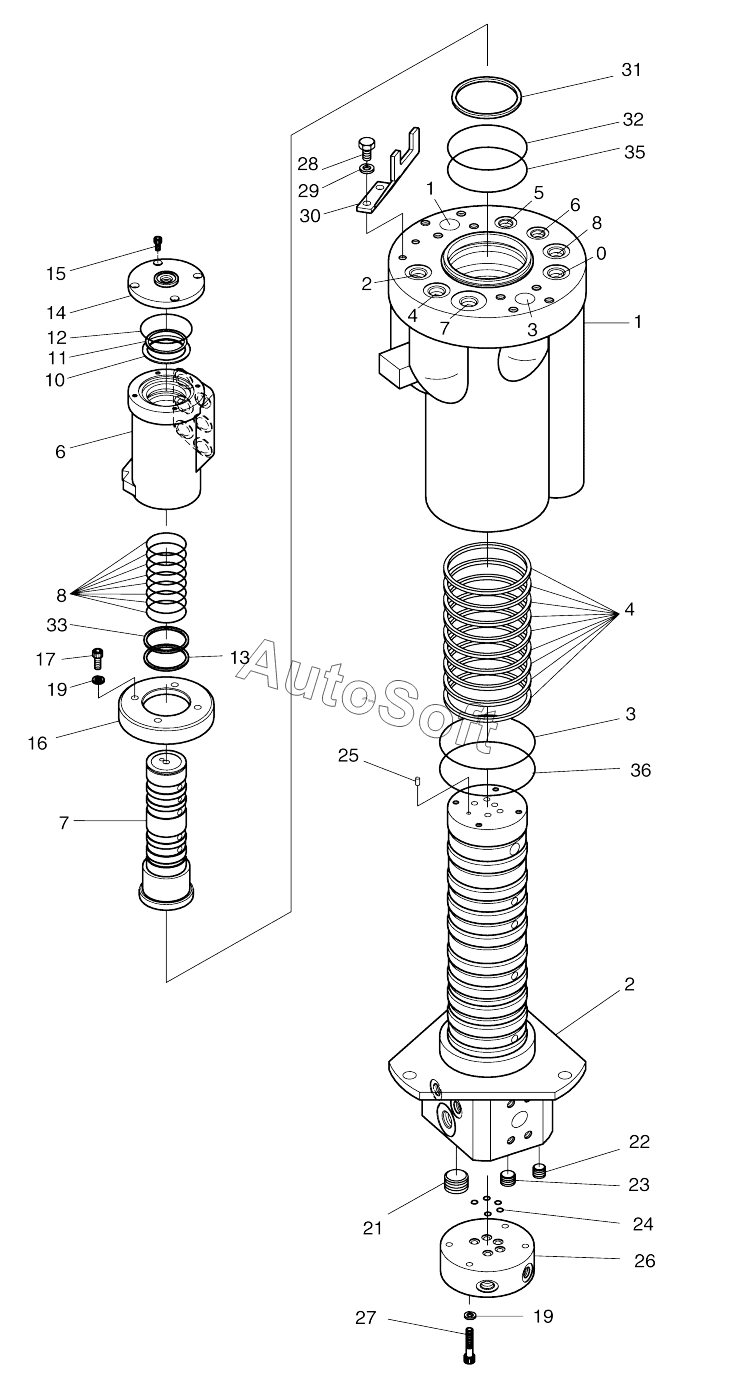

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). CENTER JOINT
2480-9022B
1
1
2
2
3
3
4
4
6
6
7
7
8
8
10
11
12
13
14
15
16
17
19
19
21
22
23
24
25
26
27
28
29
30
31
32
33
35
36
2480-9022AKT
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2480-9022AKT | 2***T | Seal kit, center joint | |
| 2480-9022B | 2***B | Center joint | |
| 1 | T***E | Hub | |
| 2 | T***J | Shaft assy | |
| 3 | O***G | O-ring | |
| 4 | S***0 | SEAL;SLIPPER | |
| 6 | T***D | Hub | |
| 7 | T***F | Shaft | |
| 8 | S***L | Seal | |
| 10 | T***0 | Spacer | |
| 11 | S***0 | Ring, retaining | |
| 12 | S***0 | O-ring | |
| 13 | S***L | Seal | |
| 14 | T***A | Cover | |
| 15 | S***3 | Bolt, wrench | |
| 16 | T***A | Cover | |
| 17 | S***3 | Bolt, socket | |
| 19 | S***3 | WASHER | |
| 21 | 2***5 | Plug, pt | |
| 22 | 2***2 | PLUG | |
| 23 | 2***3 | PLUG;HEX. SOCKET | |
| 24 | S***1 | O-RING | |
| 25 | 1***6 | Pin | |
| 26 | T***0 | Adapter | |
| 27 | S***3 | Bolt, wrench | |
| 28 | S***3 | BOLT M10X1.5X20 | |
| 29 | S***3 | WASHER;SPRING | |
| 30 | T***0 | Plate | |
| 31 | T***0 | Shim | |
| 32 | S***0 | O-ring | |
| 33 | T***0 | Ring, wear | |
| 35 | O***G | O-ring | |
| 36 | S***1 | O-ring |
