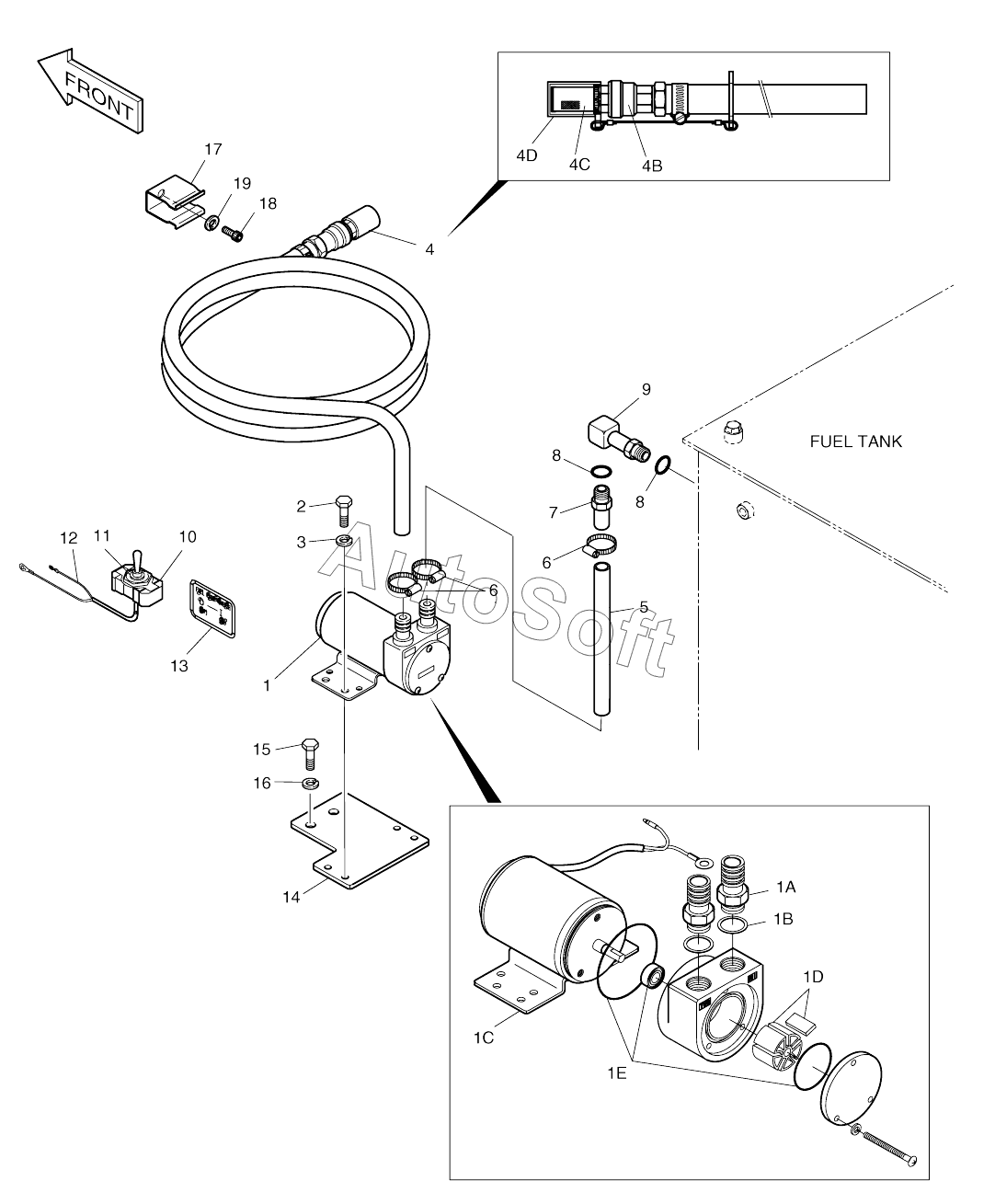

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). FUEL FILLER PUMP ASSY
1
1A
1B
1C
1D
1E
2
3
4
4B
4C
4D
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 241-00011A | 2***A | FUEL FILLER PUMP ASSY | |
| 1 | 2***A | PUMP, FUEL FILLER | |
| 10 | 2***6 | SWITCH;TOGGLE | |
| 11 | 2***3 | Washer, toggle switch | |
| 12 | 2***8 | Harness, switch | |
| 13 | 2***6 | Plate, name | |
| 14 | 6***7 | Plate | |
| 15 | S***3 | BOLT M10X1.5X25 | |
| 16 | S***3 | WASHER;SPRING M10 | |
| 17 | 1***2 | Clamp | |
| 17 | 1***A | Clamp | |
| 18 | S***1 | Bolt, socket | |
| 19 | S***1 | Washer, spring | |
| 1A | 2***B | ADAPTER | |
| 1B | S***1 | SEAL;WASHER | |
| 1C | 5***3 | MOTOR,FUEL PUMP | |
| 1D | 4***1 | VANE KIT | |
| 1E | 2***T | SEAL KIT | |
| 2 | S***3 | BOLT M8X1.25X14 | |
| 3 | S***3 | WASHER;PLAIN M8 | |
| 4 | 1***3 | HOSE ASS'Y 3/4-4000L | |
| 4B | 2***8 | VALVE;CHECK | |
| 4C | 2***2 | STRAINER | |
| 4D | 2***6 | CAP;STRAINER | |
| 5 | 2***4 | Hose | |
| 6 | S***3 | CLAMP | |
| 7 | 2***6 | ADAPTER PF1/2 | |
| 8 | S***1 | O-RING | |
| 9 | 2***5 | ELBOW PF1/2-12 |
