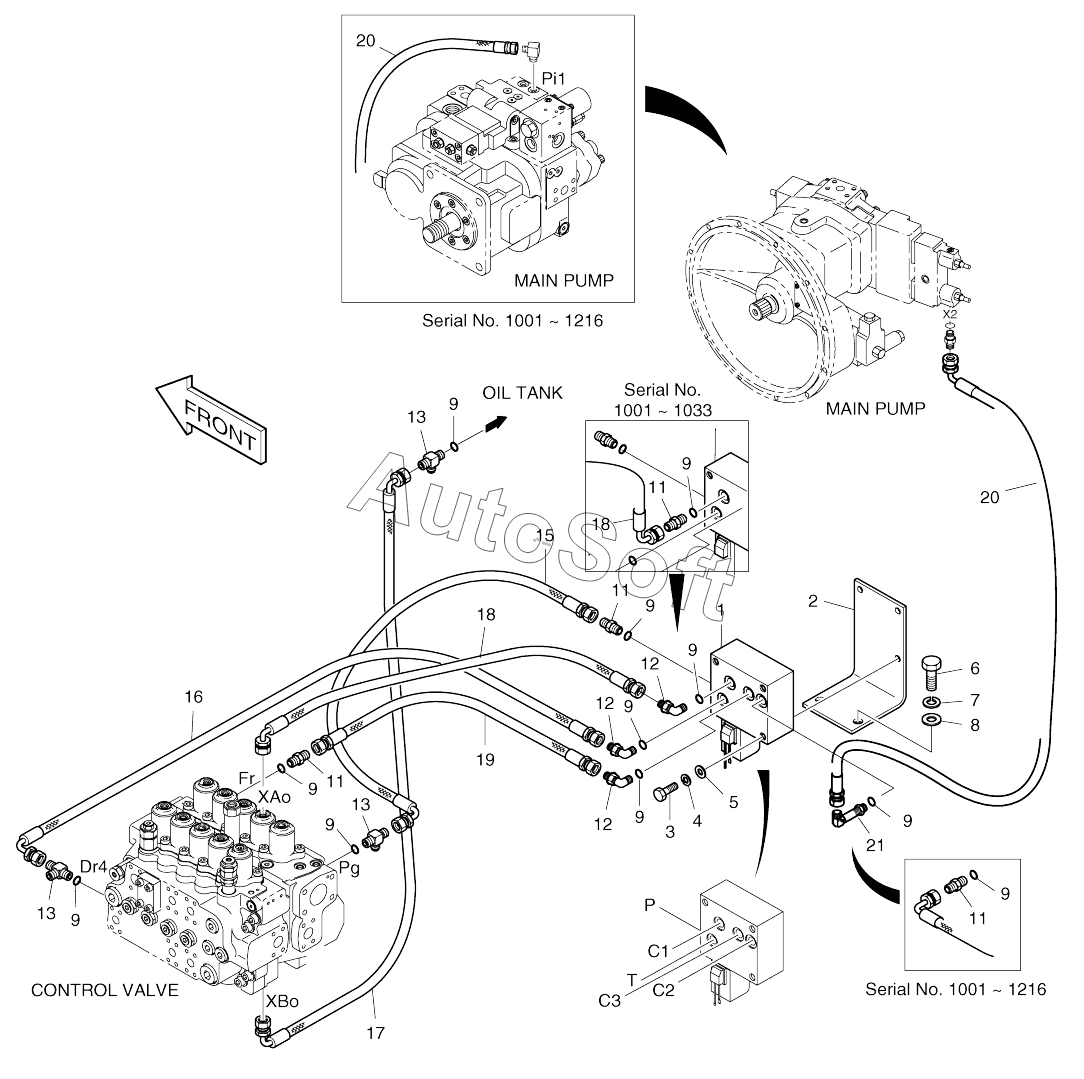

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). PILOT PIPING-ONE WAY
1
2
2
3
4
5
6
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
13
13
13
15
15
16
17
18
18
18
18
19
20
20
20
20
20
20
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00028A | 4***A | PILOT PIPING-ONE WAY | |
| 1 | 2***A | Valve, breaker | |
| 2 | 1***4 | BRACKET | |
| 2 | 1***A | BRACKET | |
| 3 | S***3 | BOLT M10X1.5X70 | |
| 4 | S***3 | WASHER;SPRING M10 | |
| 5 | S***3 | WASHER;PLAIN | |
| 6 | S***3 | BOLT M12X1.75X30 | |
| 7 | S***3 | WASHER;SPRING M10 | |
| 8 | S***3 | WASHER;PLAIN | |
| 9 | S***1 | O-RING | |
| 9 | S***1 | O-RING | |
| 11 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 11 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 11 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 12 | 2***4 | ELBOW | |
| 12 | 2***4 | ELBOW | |
| 13 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 15 | 2***0 | HOSE PF1/4-750L | |
| 15 | 2***1 | HOSE PF1/4-650L | |
| 16 | 2***0 | HOSE PF1/4-750L | |
| 17 | 2***6 | HOSE | |
| 18 | 2***8 | HOSE PF1/4-600L | |
| 18 | 2***6 | HOSE | |
| 19 | 2***9 | HOSE | |
| 20 | 2***0 | HOSE PF1/4-750L | |
| 20 | 2***2 | HOSE PF1/4-900L | |
| 20 | 2***1 | HOSE PF1/4-1750L | |
| 21 | 2***6 | ELBOW |
