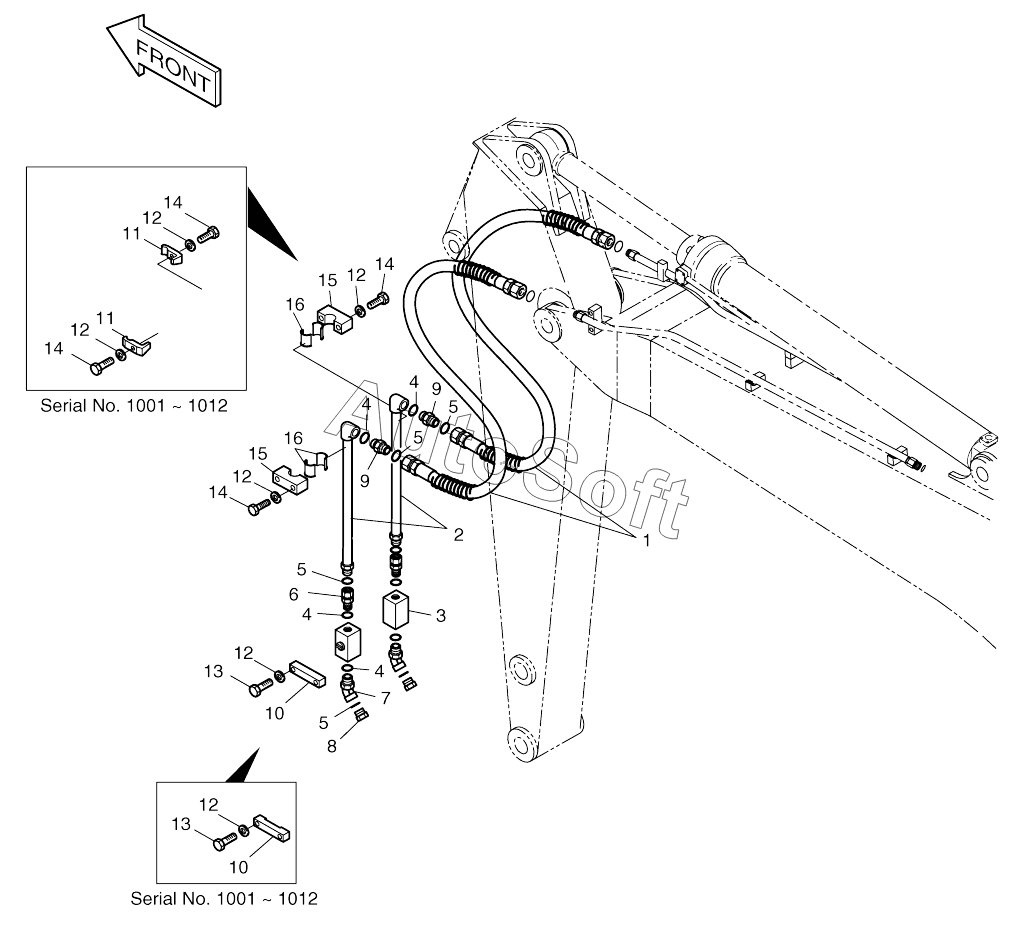

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). ARM PIPING-ARM 3.1M (ONE AND TWO WAY)
8
16
16
15
15
14
14
14
14
14
14
14
14
13
13
12
12
12
12
12
12
12
12
12
12
12
12
11
11
10
10
10
10
10
10
9
9
400-00197
400-00197
8
7
7
6
5
5
5
5
4
4
4
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00197 | 4***7 | ARM PIPING;ONE & TWO WAY | |
| 1 | 2***2 | HOSE PF1-2050L | |
| 2 | 1***6 | PIPE | |
| 2 | 2***5 | PIPE | |
| 3 | 2***8 | VALVE, STOP | |
| 3 | 2***A | VALVE;STOP | |
| 4 | S***1 | O-RING | |
| 5 | S***1 | O-RING | |
| 6 | 2***8 | ADAPTER;UNION | |
| 7 | 2***2 | ELBOW | |
| 7 | D***2 | Elbow | |
| 8 | 2***2 | CAP | |
| 8 | 2***5 | Cap | |
| 9 | 2***6 | ADAPTER PFO1-UNF1 7/16 | |
| 10 | 1***8 | CLAMP | |
| 10 | 2***5 | CLAMP;STOP VALVE | |
| 11 | 2***3 | CLAMP;PIPE | |
| 12 | S***3 | WASHER;SPRING M10 | |
| 12 | S***3 | WASHER;SPRING M10 | |
| 13 | S***3 | BOLT M12X1.75X80 | |
| 14 | S***3 | BOLT M12X1.75X60 | |
| 14 | S***3 | BOLT M12X1.75X60 | |
| 15 | 2***6 | CLAMP;PIPE | |
| 16 | 2***A | RUBBER |
