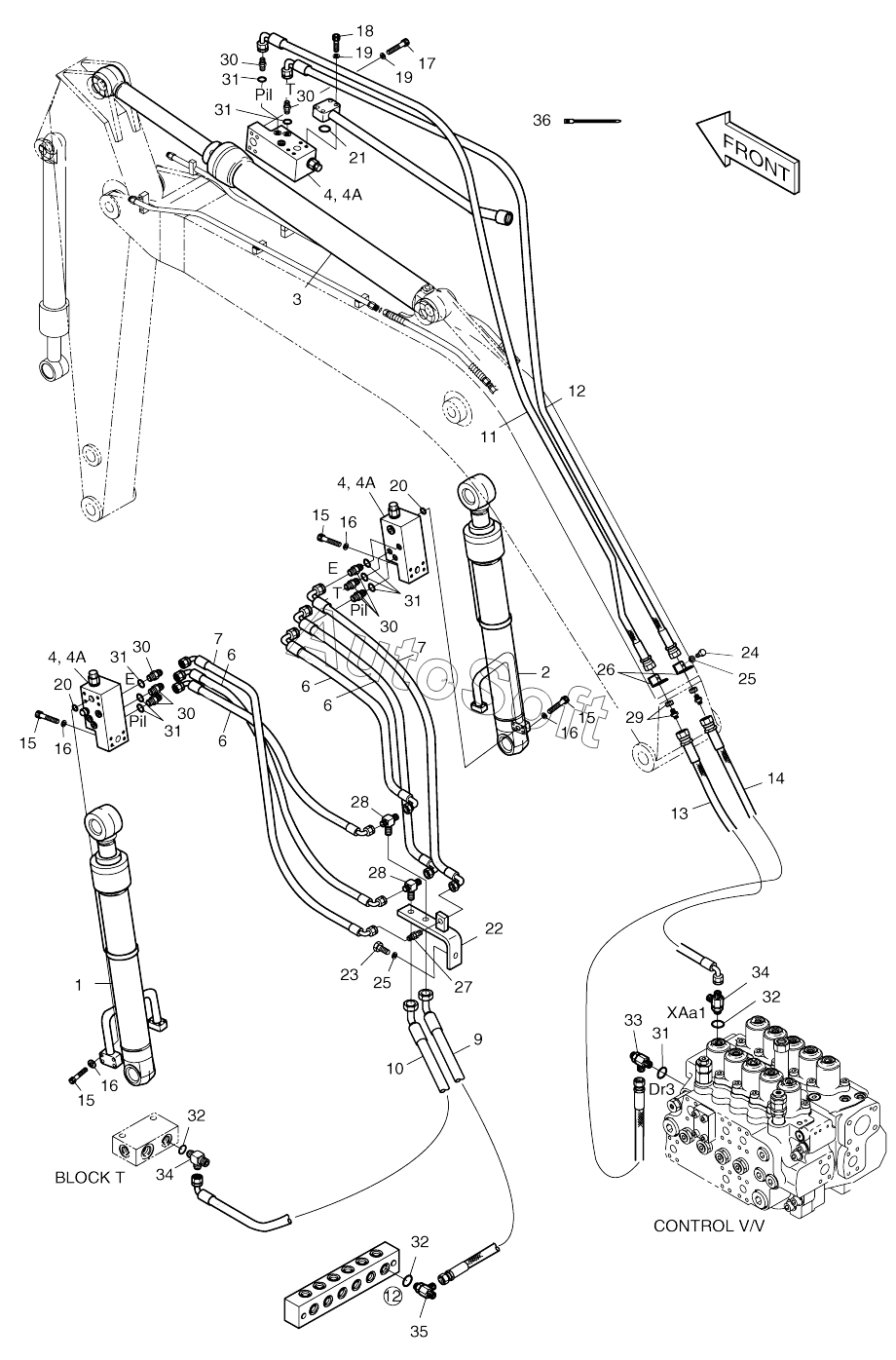

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). LOCK VALVE PIPING
400-00191
1
2
3
4
4
4
4A
4A
4A
6
6
6
6
7
7
9
10
11
11
12
12
12
12
12
12
13
13
14
14
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
17
17
18
18
19
19
19
19
19
19
20
20
21
22
23
24
25
25
26
27
28
28
29
30
30
30
30
30
31
31
31
31
31
31
32
32
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00191 | 4***1 | LOCK VALVE PIPING | |
| 1 | 4***0 | BOOM CYLINDER-L.H | |
| 10 | 2***8 | HOSE | |
| 11 | 2***0 | HOSE PF1/4-4740L | |
| 11 | 2***1 | Hose | |
| 12 | 2***4 | HOSE | |
| 12 | 2***0 | HOSE PF1/4-4740L | |
| 13 | 2***6 | HOSE PF3/8-2000L | |
| 13 | 2***4 | HOSE PF3/8-1800L | |
| 14 | 2***6 | Hose | |
| 14 | 2***5 | Hose | |
| 15 | S***1 | Bolt, socket | |
| 15 | S***6 | BOLT M10X1.5X50 | |
| 16 | S***1 | WASHER | |
| 16 | S***3 | WASHER;SPRING M10 | |
| 17 | S***1 | BOLT, SOCKET | |
| 17 | S***6 | Bolt | |
| 18 | S***1 | BOLT | |
| 18 | S***6 | BOLT;SOCKET | |
| 19 | S***1 | WASHER;SPRING | |
| 19 | S***3 | Washer | |
| 2 | 4***1 | BOOM CYLINDER-R.H | |
| 20 | S***1 | O-RING | |
| 21 | S***1 | O-ring | |
| 22 | 1***4 | BRACKET | |
| 23 | S***3 | BOLT M12X1.75X80 | |
| 24 | S***3 | BOLT M12X1.75X35 | |
| 25 | S***3 | WASHER;SPRING M10 | |
| 26 | 1***0 | BRACKET | |
| 27 | 1***0 | ADAPTER PF1/4-PF1/4 | |
| 28 | 1***8 | TEE | |
| 29 | 1***7 | ADAPTER | |
| 3 | 4***2 | CYLINDER;ARM | |
| 30 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 31 | S***1 | O-RING | |
| 32 | S***1 | O-RING | |
| 33 | 2***4 | TEE | |
| 34 | 2***6 | TEE | |
| 35 | 2***1 | TEE PFO3/8-PF3/8-PF1/4 | |
| 36 | 2***2 | CLIP;BAND | |
| 4 | 4***A | VALVE;LOCK | |
| 4A | K***8 | SEAL KIT | |
| 6 | 2***9 | HOSE PF1/4-1500L | |
| 7 | 2***8 | Hose | |
| 9 | 2***7 | HOSE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
