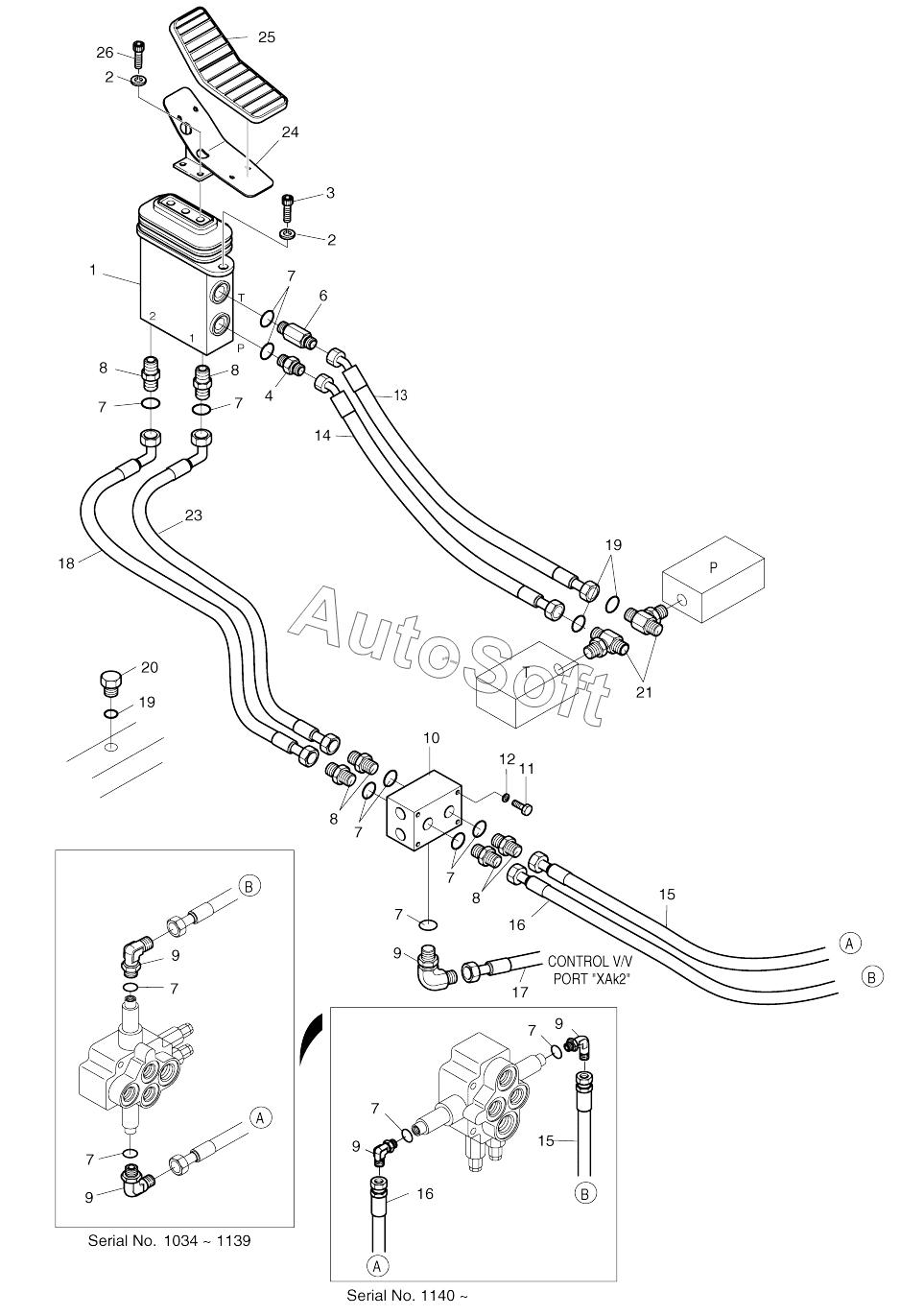

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). PILOT PIPING-ARTI.BOOM (1034-)
1
1
2
2
3
4
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
9
9
9
9
9
10
11
12
13
14
15
15
16
16
16
16
17
18
19
19
20
21
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00621 | 4***1 | PILOT PIPING | |
| 1 | 4***0 | Valve,pedal | |
| 1 | 4***7 | VALVE;PEDAL | |
| 2 | S***3 | WASHER;SPRING | |
| 3 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 4 | 2***5 | Adapter | |
| 6 | 2***2 | Adapter | |
| 7 | S***1 | O-RING | |
| 8 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 9 | 2***4 | ELBOW | |
| 10 | 2***8 | VALVE;SHUTTLE | |
| 11 | S***3 | BOLT M8X1.25X55 | |
| 12 | S***3 | WASHER;SPRING | |
| 13 | 2***8 | Hose | |
| 14 | D***4 | Hose | |
| 15 | 2***2 | HOSE PF1/4-2000L | |
| 16 | 2***8 | HOSE PF1/4-1800L | |
| 16 | 2***1 | Hose | |
| 17 | 2***4 | HOSE PF1/4-2400L | |
| 18 | 2***5 | HOSE PF1/4-530L | |
| 19 | S***1 | O-RING | |
| 20 | 2***2 | PLUG PFO1/2 | |
| 21 | 2***3 | TEE PF03/8-2PF3/8 | |
| 22 | 2***5 | ADAPTER | |
| 23 | 2***2 | HOSE PF1/4-480L | |
| 24 | 2***7 | BRACKET;PEDAL(R.H) | |
| 25 | 2***7 | RUBBER;PEDAL | |
| 26 | S***1 | Bolt, socket | |
| 26 | S***6 | BOLT;SOCKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
