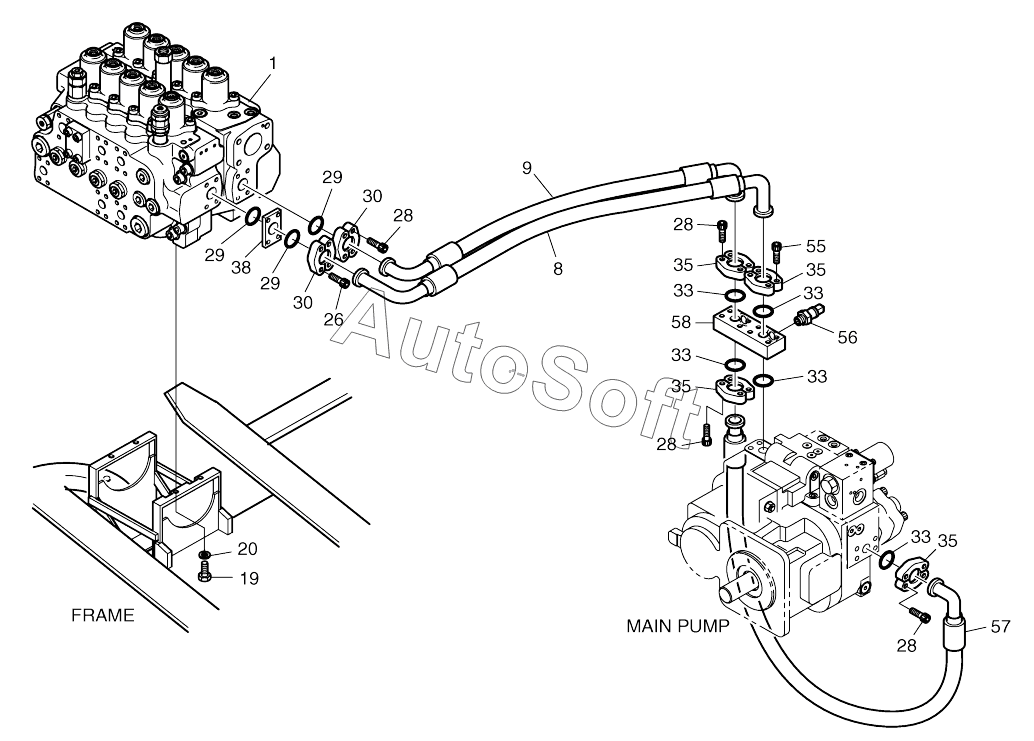

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). MAIN PIPING (1)-PUMP (1001-1216)
1
8
9
19
20
26
26
28
28
28
28
28
28
28
28
28
28
29
29
29
30
30
33
33
33
33
33
35
35
35
35
38
55
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00013A | 4***A | MAIN PIPING | |
| 1 | 4***4 | VALVE, CONTROL | |
| 8 | 2***3 | HOSE | |
| 9 | 2***4 | HOSE | |
| 19 | S***3 | BOLT M12X1.75X35 | |
| 20 | S***3 | WASHER;SPRING M10 | |
| 26 | S***1 | BOLT;HEX | |
| 26 | S***6 | BOLT;SOCKET M10X1.5X40 | |
| 28 | S***1 | Socket-head bolt | |
| 28 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 29 | 2***9 | O-RING | |
| 30 | 2***8 | Flange | |
| 33 | 2***2 | O-RING | |
| 35 | 2***0 | FLANGE;SPLIT | |
| 38 | 2***0 | Block | |
| 55 | S***1 | BOLT;SOCKET | |
| 55 | S***6 | Bolt | |
| 56 | 2***5 | SENSOR;PRESSURE | |
| 57 | 1***7 | HOSE | |
| 58 | 4***A | BLOCK |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
