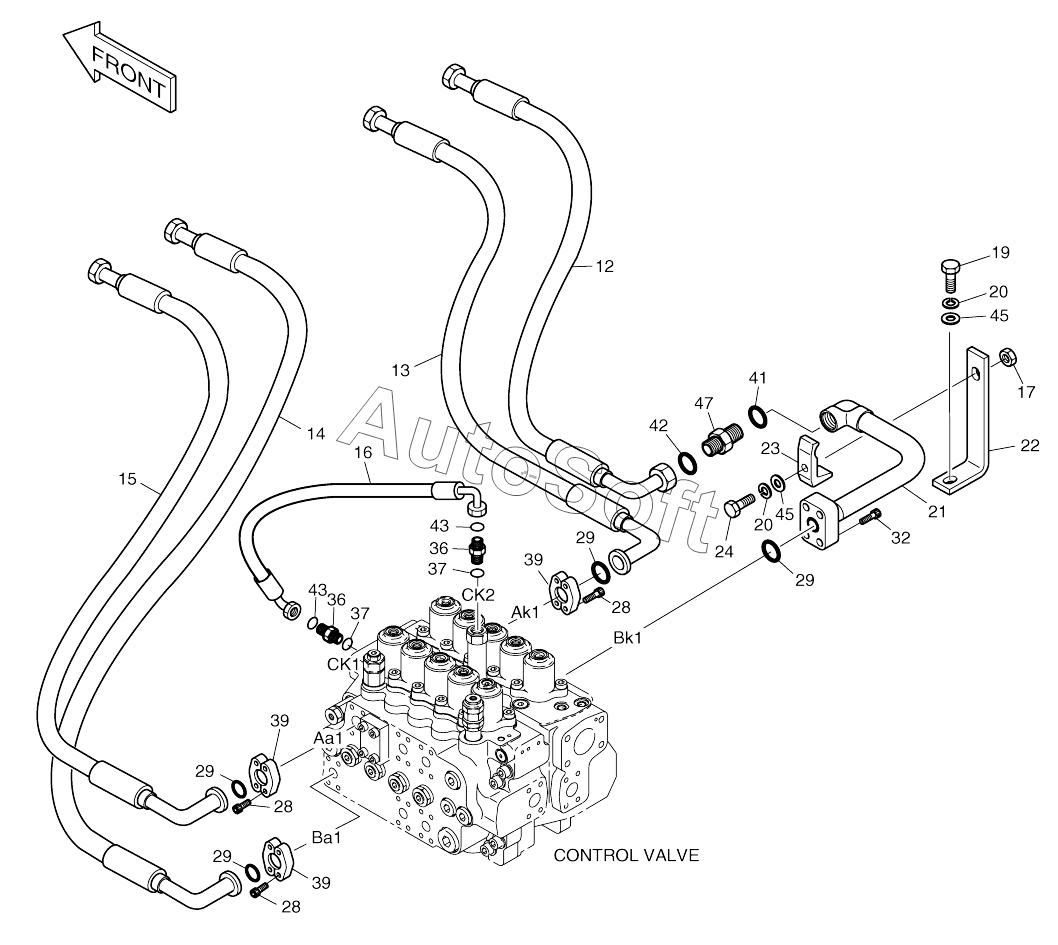

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). MAIN PIPING (3)-ARM.BUCKET
24
47
45
45
43
43
42
41
39
39
39
37
37
36
36
32
32
29
29
29
29
28
28
28
28
28
28
28
28
23
22
21
20
20
19
17
16
15
14
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00013A | 4***A | MAIN PIPING | |
| 400-00013B | 4***B | MAIN PIPING | |
| 12 | 2***4 | HOSE PF3/4-1180L | |
| 13 | 2***6 | HOSE | |
| 14 | 2***5 | HOSE | |
| 15 | 2***4 | HOSE | |
| 16 | 2***0 | Hose | |
| 17 | S***3 | NUT M12 | |
| 19 | S***3 | BOLT M12X1.75X35 | |
| 20 | S***3 | WASHER;SPRING M10 | |
| 21 | 2***4 | PIPE | |
| 22 | 2***8 | BRACKET | |
| 23 | 2***2 | CLAMP | |
| 24 | S***3 | BOLT M12X1.75X65 | |
| 28 | S***1 | Socket-head bolt | |
| 28 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 29 | 2***9 | O-RING | |
| 32 | S***1 | Bolt, socket | |
| 32 | S***6 | BOLT M10X1.5X35 | |
| 36 | 2***3 | ADAPTER | |
| 37 | S***1 | O-RING | |
| 39 | 2***3 | Flange | |
| 41 | S***1 | O-RING | |
| 42 | S***1 | O-RING | |
| 43 | S***1 | O-RING | |
| 45 | S***3 | WASHER;PLAIN | |
| 47 | 2***7 | ADAPTER PFO3/4-PF3/4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
