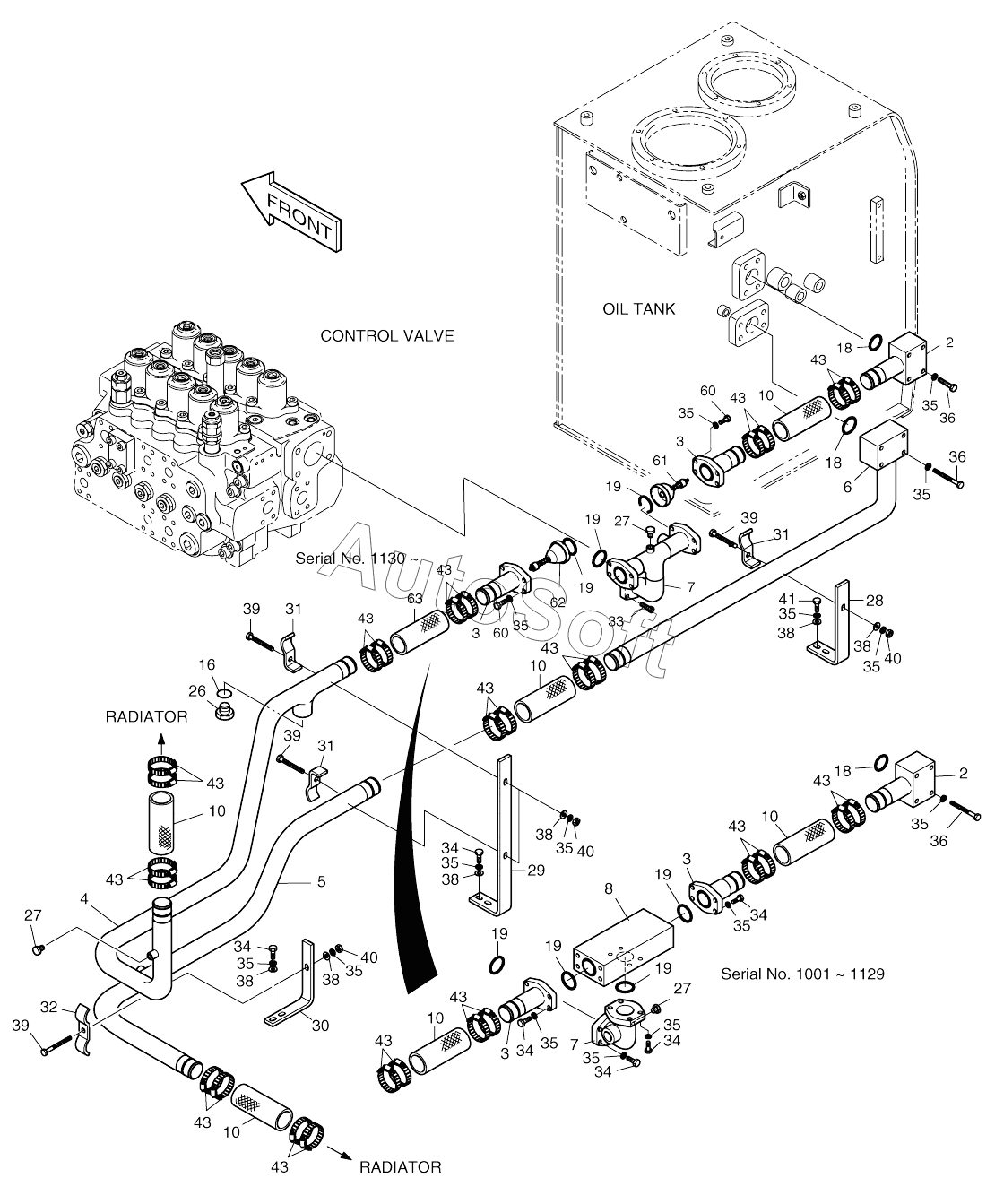

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). OIL COOLER PIPING (1)
400-00012A
400-00012A
400-00012B
400-00012B
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
5
6
7
7
7
7
8
8
10
10
10
10
10
10
10
10
10
10
10
10
10
10
16
18
18
18
19
19
19
19
19
19
19
19
19
19
19
19
19
19
26
27
27
27
28
29
30
31
31
31
32
33
34
34
34
34
34
34
34
34
34
34
34
34
34
34
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
36
36
36
38
38
38
38
38
38
39
39
39
39
40
40
40
41
43
43
43
43
43
43
43
43
43
43
43
43
43
43
60
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00012A | 4***A | OIL COOLER PIPING | |
| 400-00012B | 4***B | OIL COOLER PIPING | |
| 2 | 2***A | Pipe | |
| 2 | 2***1 | PIPE | |
| 3 | 2***A | PIPE | |
| 3 | 2***8 | PIPE | |
| 4 | 2***2 | PIPE | |
| 5 | 2***3 | PIPE | |
| 6 | 2***8 | PIPE | |
| 7 | 2***B | PIPE | |
| 7 | 2***6 | PIPE | |
| 8 | 2***1 | VALVE, BY-PASS | |
| 8 | 4***9 | VALVE, RESTRICTION | |
| 10 | 2***2 | HOSE-200L | |
| 10 | 2***2 | HOSE-200L | |
| 16 | S***1 | O-RING | |
| 18 | 2***8 | O-RING | |
| 19 | 2***7 | O-RING | |
| 19 | 2***7 | O-RING | |
| 26 | 2***9 | PLUG PFO1 | |
| 27 | 2***7 | PLUG | |
| 28 | 2***3 | BRACKET | |
| 29 | 2***A | Bracket | |
| 30 | 2***4 | Bracket | |
| 31 | 2***2 | CLAMP | |
| 32 | 2***6 | CLAMP | |
| 33 | S***6 | BOLT;SOCKET M12X1.75X35 | |
| 34 | S***3 | BOLT M12X1.75X40 | |
| 34 | S***3 | BOLT M12X1.75X40 | |
| 35 | S***3 | WASHER;SPRING M10 | |
| 35 | S***3 | WASHER;SPRING M10 | |
| 36 | S***3 | BOLT M12X1.75X75 | |
| 38 | S***3 | WASHER;PLAIN | |
| 39 | S***3 | BOLT M12X1.75X80 | |
| 40 | S***3 | NUT M12 | |
| 41 | S***3 | BOLT M12X1.75X30 | |
| 43 | S***3 | CLAMP;HOSE | |
| 60 | S***3 | BOLT M12X1.75X60 | |
| 61 | 4***0 | Valve, by-pass | |
| 62 | 4***1 | Valve, by-pass | |
| 63 | 2***3 | HOSE-170L |
