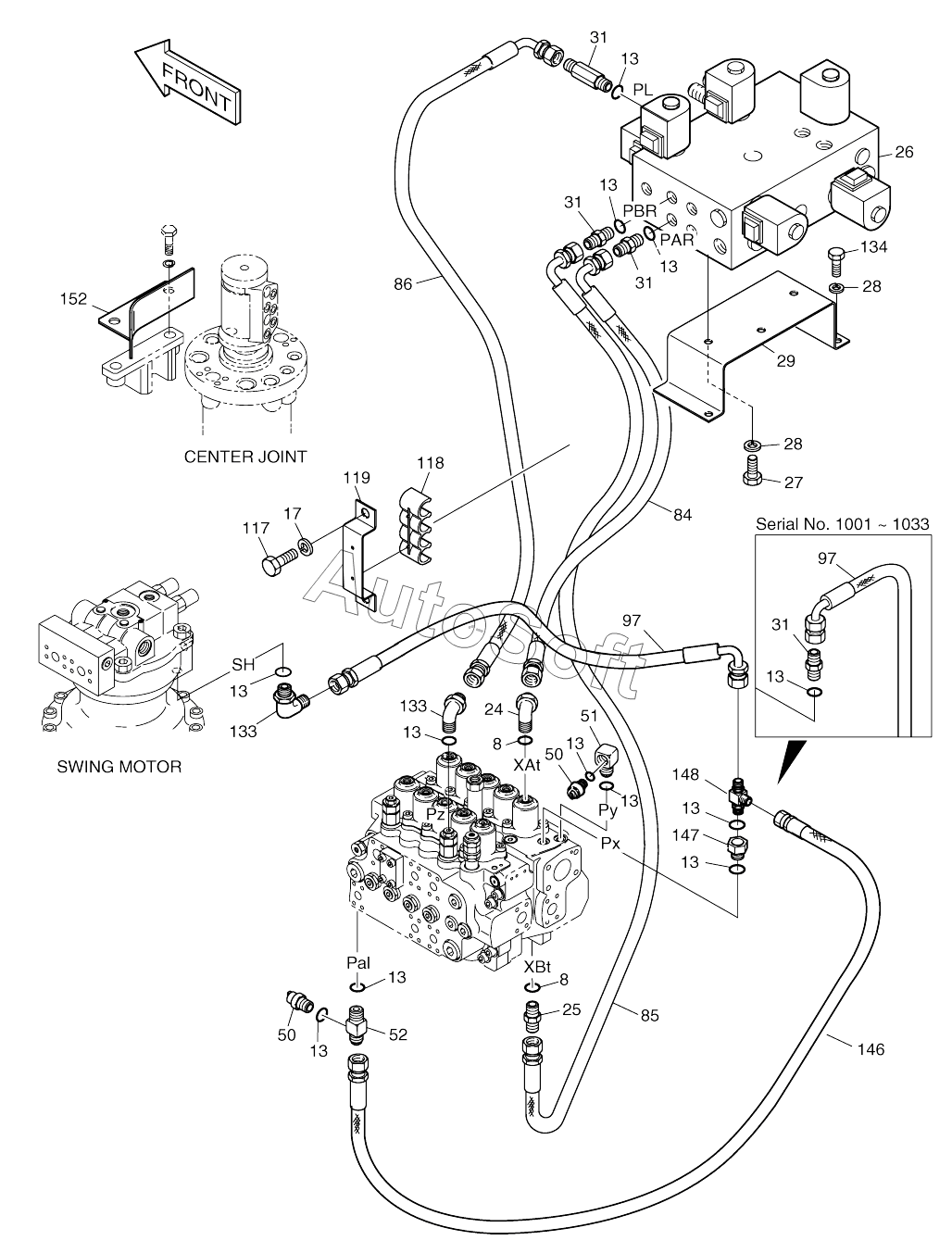

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). PILOT PIPING (9)
119
52
52
84
85
86
97
97
117
118
51
133
133
133
133
134
146
147
148
152
50
50
31
31
31
31
31
31
31
31
29
28
28
27
26
25
24
17
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00014A | 4***A | PILOT PIPING | |
| 400-00014B | 4***B | PILOT PIPING | |
| 400-00014C | 4***C | PILOT PIPING | |
| 8 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 17 | S***3 | WASHER;SPRING | |
| 24 | 2***0 | ELBOW | |
| 25 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 26 | 2***E | Valve, pilot and t/m supply | |
| 27 | S***3 | BOLT M10X1.5X20 | |
| 28 | S***3 | WASHER;SPRING M10 | |
| 29 | 2***2 | BRACKET | |
| 31 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 31 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 50 | 2***2 | SWITCH;PRESSURE | |
| 51 | 2***4 | ELBOW PFO1/4-PF1/4 | |
| 52 | 2***5 | ADAPTER | |
| 52 | 2***6 | Tee | |
| 84 | 2***8 | Hose | |
| 85 | 2***2 | Hose | |
| 86 | 2***8 | Hose | |
| 97 | 2***2 | HOSE PF1/4-1100L | |
| 117 | S***3 | BOLT M8X1.25X12 | |
| 118 | 2***A | Clamp, plastic | |
| 119 | 2***A | Clamp, steel | |
| 133 | 2***4 | ELBOW | |
| 133 | 2***4 | ELBOW | |
| 134 | S***3 | BOLT M10X1.5X25 | |
| 146 | 2***9 | HOSE | |
| 147 | 2***1 | Reducer | |
| 148 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 152 | 1***1 | Bracket |
