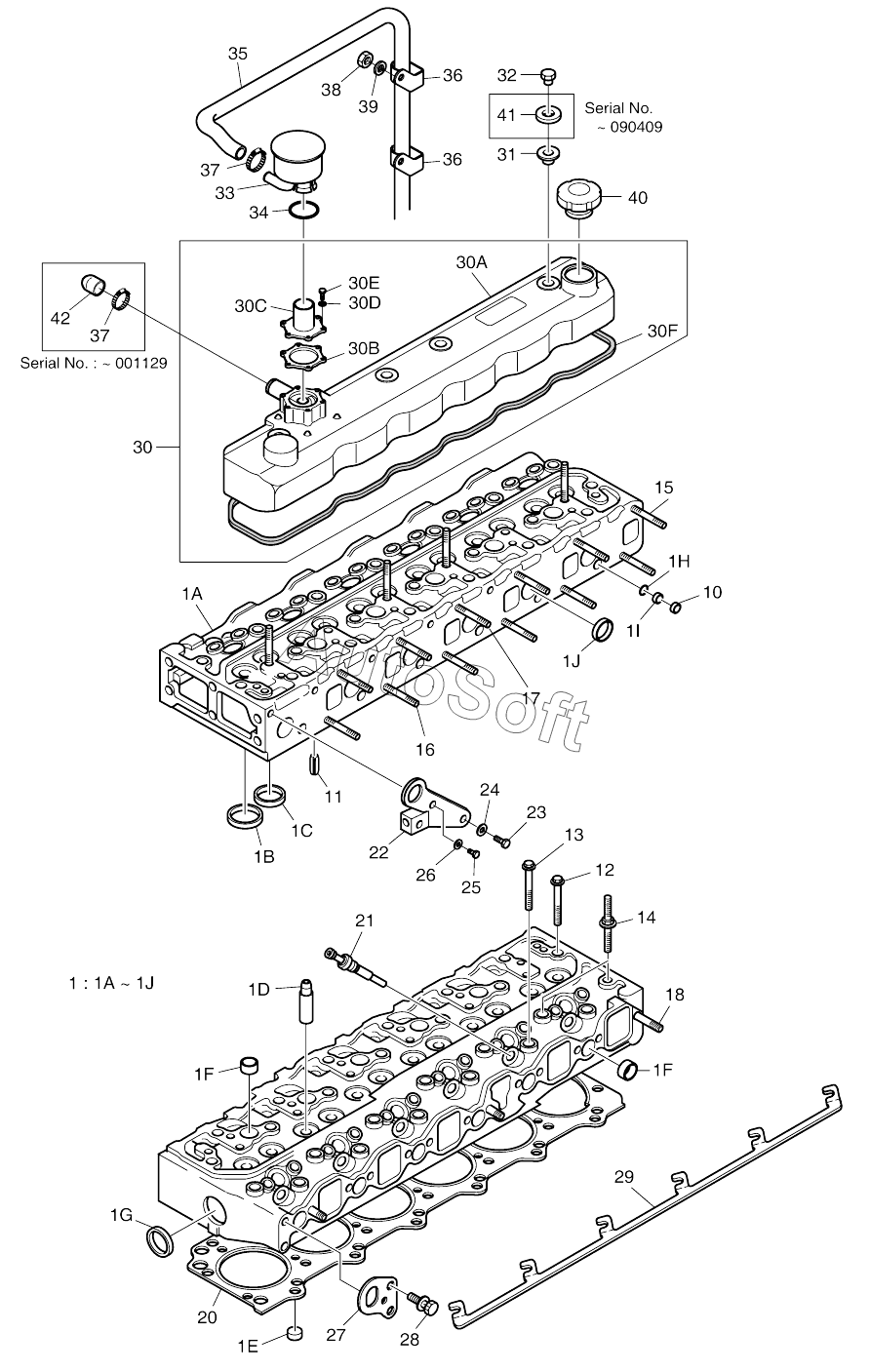

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). CYLINDER HEAD
1
1
1
1
1
1A
1A
1A
1B
1B
1C
1C
1D
1D
1D
1E
1E
1F
1F
1G
1H
1H
1I
1J
1J
10
11
12
12
13
14
14
15
16
17
18
20
21
21
21
22
23
24
25
26
27
28
29
30
30
30
30
30
30
30A
30A
30A
30B
30C
30D
30E
30F
30F
31
31
32
33
33
34
35
35
35
36
36
36
36
36
36
36
36
36
37
37
37
37
37
37
37
37
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Head assy, cylinder | |
| 1 | 6***9 | Cylinder head assy | |
| 1 | 6***A | Cylinder head assy | |
| 1 | 6***B | CYLINDER HEAD ASSY | |
| 1 | 6***C | Cylinder head assy | |
| 10 | 6***7 | PLUG;WATER JET CORE | |
| 11 | 6***4 | RING;STOPPER | |
| 12 | 6***4 | Bolt, cylinder head | |
| 12 | 6***4 | Bolt, cylinder head | |
| 13 | 6***5 | Bolt, cylinder head | |
| 14 | 6***6 | Bolt, cylinder head | |
| 14 | 6***6 | Bolt, cylinder head | |
| 15 | 0***7 | BOLT;STUD M8X75 | |
| 16 | 0***3 | BOLT;STUD M8X110 | |
| 17 | 0***9 | BOLT;STUD M8X35 | |
| 18 | 0***6 | BOLT;STUD M8X25 | |
| 1A | 6***3 | Head, cylinder | |
| 1A | 6***C | Head, cylinder | |
| 1A | 6***D | Head, cylinder | |
| 1B | 6***9 | SEAT;INLET VALVE | |
| 1B | 6***3 | SEAT;INLET VALVE | |
| 1C | 6***0 | SEAT;EXHAUST VALVE | |
| 1C | 6***4 | SEAT;EXHAUST VALVE | |
| 1D | 6***3 | GUIDE;VALVE | |
| 1D | 6***A | GUIDE;VALVE | |
| 1D | 6***3 | Guide, valve | |
| 1E | 0***3 | PLUG;CORE | |
| 1E | 6***5 | PLUG;CORE | |
| 1F | 6***B | PLUG;CORE | |
| 1G | 6***5 | PLUG;CORE(NEAR FACE) | |
| 1H | 0***5 | PLUG;CORE | |
| 1H | 6***9 | PLUG,CORE | |
| 1I | 6***1 | PLUG;DRILLED PASS | |
| 1J | 6***6 | PLUG;CORE(EXHAUST MAIN) | |
| 1J | 6***0 | PLUG;CORE(EXHAUST MAIN) | |
| 20 | 6***5 | Gasket, cylinder head | |
| 21 | 6***B | Plug, glow | |
| 21 | 6***C | PLUG, GLOW | |
| 21 | 6***D | PLUG, GLOW | |
| 22 | 6***5 | HOOK;LIFTING | |
| 23 | 0***9 | BOLT;HEX M14X1.5X25 | |
| 24 | 0***0 | Washer | |
| 25 | 0***8 | BOLT M10X1.25X22 | |
| 26 | 0***8 | Washer | |
| 27 | 6***5 | HOOK;LIFTING | |
| 28 | 0***3 | BOLT ASS'Y M10X1.25X20 | |
| 29 | 6***7 | Connector | |
| 30 | 1***6 | Cylinder head cover assy | |
| 30 | 6***A | Cylinder head cover assy | |
| 30 | 6***7 | Cylinder head cover assy | |
| 30 | 6***4 | CYLINDER HEAD COVER ASS'Y | |
| 30 | 6***7 | Cylinder head cover assy | |
| 30 | 6***B | Cylinder head cover assy | |
| 30A | 6***A | Cover, cyl. Head | |
| 30A | 6***4 | Cover, cyl. Head | |
| 30A | 6***A | Cover, cyl. Head | |
| 30B | 6***1 | PACKING;BREATHER PIPE | |
| 30C | 6***1 | CASE;BREATHER | |
| 30D | 0***4 | WASHER;SPRING | |
| 30E | 0***8 | BOLT M5X16 | |
| 30F | 4***2 | Gasket, cylinder head cover | |
| 30F | 6***B | GASKET;CYLINDER HEAD COVER | |
| 31 | 6***3 | Gasket, cyl. Head cover | |
| 31 | 6***A | GASKET;CYLINDER HEAD COVER MOUNTIN | |
| 32 | 6***8 | NUT;CYLINDER HEAD COVER | |
| 33 | 6***5 | BREATHER PIPE ASS'Y | |
| 33 | 6***7 | Breather pipe assy | |
| 34 | 6***B | O-ring | |
| 35 | 6***6 | Hose, rubber | |
| 35 | 6***4 | Hose, rubber | |
| 35 | 6***2 | HOSE;RUBBER | |
| 36 | 6***1 | Clip, water hose | |
| 36 | 6***4 | Clip, water hose | |
| 36 | 6***9 | CLIP;WATER HOSE | |
| 37 | 0***2 | Clamp | |
| 37 | 0***2 | Clamp | |
| 37 | 0***5 | CLAMP | |
| 38 | 0***7 | Washer | |
| 39 | 0***4 | Nut | |
| 40 | 6***7 | CAP;OIL FILLER | |
| 41 | 6***2 | WASHER;PLATE | |
| 42 | 6***8 | Cap, rubber |
