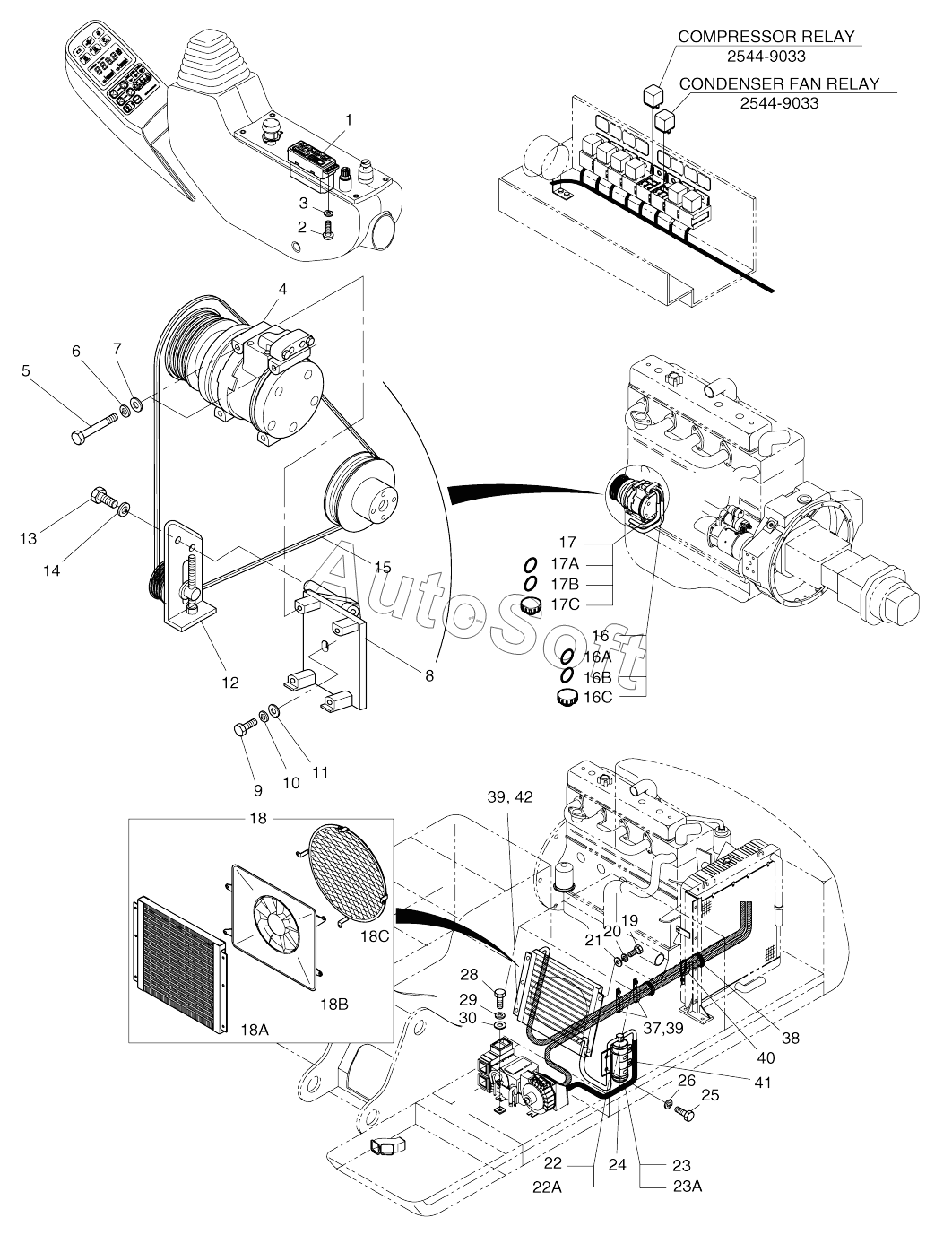

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). AIRCONDITIONER (1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16A
16B
16C
17
17A
17B
17C
18
18A
18B
18C
19
20
21
22
22A
23
23A
24
25
26
28
29
30
37
38
39
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2920-1101 | 2***1 | COOLER AND HEATER ASSY | |
| 1 | 2***A | Panel, aircon control | |
| 10 | S***3 | WASHER;SPRING M10 | |
| 11 | S***3 | WASHER;PLAIN | |
| 12 | 2***6 | PULLEY ASS'Y;IDLE 4PK | |
| 13 | S***3 | BOLT M10X1.25X115 | |
| 14 | S***3 | WASHER;SPRING M10 | |
| 15 | 2***0 | V-BELT;COMPRESSOR | |
| 16 | 1***A | HOSE | |
| 16A | 2***8 | O-ring | |
| 16B | 2***9 | O-RING(COMP) | |
| 16C | 1***8 | CAP;CHECK PORT(H) | |
| 17 | 2***B | HOSE;SUCTION 2795L | |
| 17A | 2***6 | O-RING(COMP) | |
| 17B | 2***7 | O-RING(EVA) | |
| 17C | 1***9 | CAP;CHECK PORT(L) | |
| 18 | 2***4 | CONDENSER ASS'Y | |
| 18A | 2***5 | CONDENSER CORE | |
| 18B | 2***8 | MOTOR;CONDENSER | |
| 18C | 2***6 | NET;CONDENSER | |
| 19 | S***3 | BOLT M10X1.5X25 | |
| 2 | S***3 | SCREW M4X0.7X12 | |
| 20 | S***3 | WASHER;SPRING M10 | |
| 21 | S***3 | WASHER;PLAIN | |
| 22 | 2***2 | HOSE;LIQUID(1) | |
| 22A | 2***0 | O-RING | |
| 23 | 2***1 | HOSE;LIQUID(2) | |
| 23A | 2***0 | O-RING | |
| 24 | 2***A | RECEIVER DRIER | |
| 25 | S***3 | BOLT M8X1.25X16 | |
| 26 | S***3 | WASHER;SPRING | |
| 28 | S***3 | BOLT M8X1.25X25 | |
| 29 | S***3 | WASHER;SPRING | |
| 3 | S***3 | WASHER;PLAIN M4 | |
| 30 | 2***9 | WASHER | |
| 37 | 2***5 | Clip | |
| 38 | 2***6 | Clip | |
| 39 | 2***5 | NUT M8X1.25 | |
| 4 | 2***B | COMPRESSOR | |
| 40 | 2***3 | CLIP;BAND (280L) | |
| 41 | 2***2 | CLIP D18 | |
| 42 | 2***3 | Clip d24/m8 | |
| 5 | S***3 | BOLT M8X1.25X90 | |
| 6 | S***3 | WASHER;SPRING | |
| 7 | S***3 | WASHER;PLAIN M8 | |
| 8 | 2***B | BRACKET;COMPRESSOR | |
| 9 | S***3 | BOLT M10X1.25X28 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
