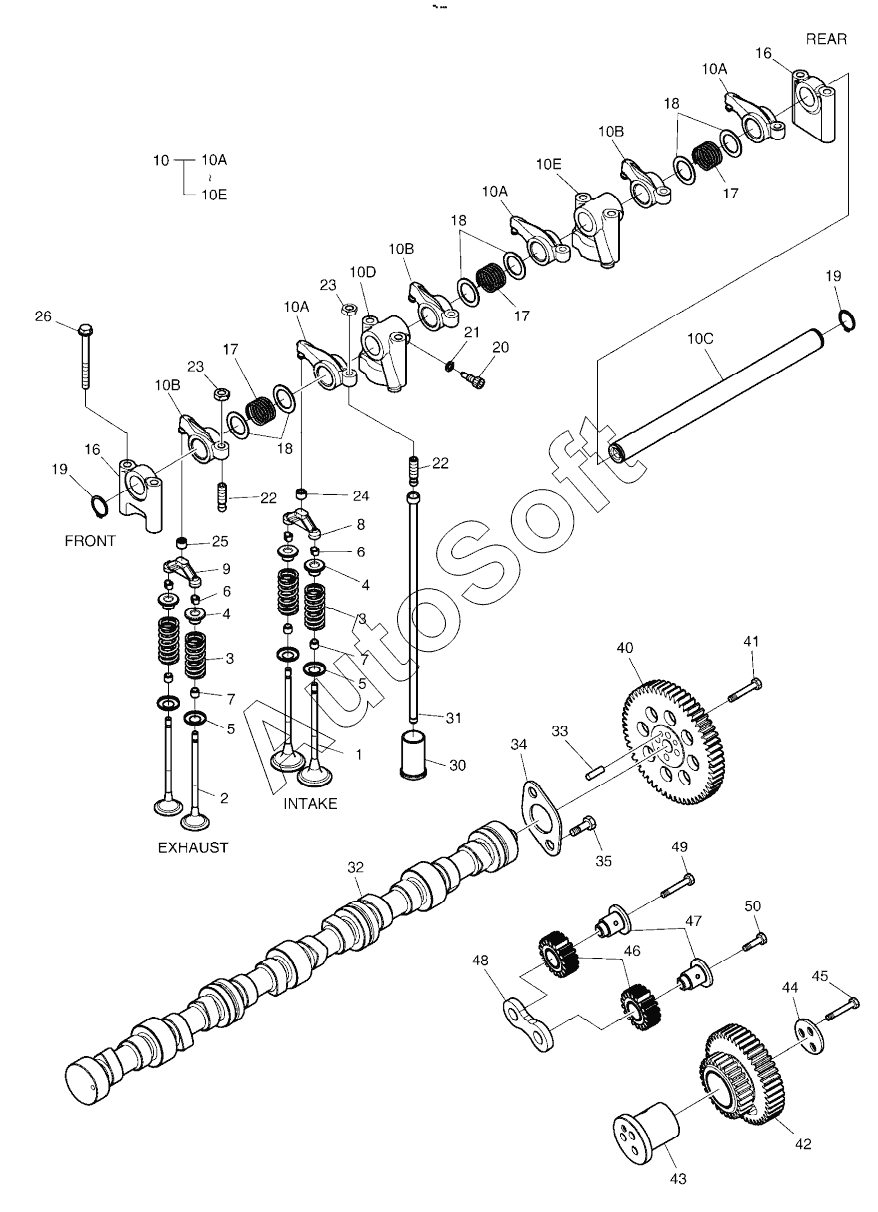

Каталог запасных частей к технике: Doosan DL220 (2010). TIMING SYSTEM
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
10A
10A
10A
10A
10B
10B
10B
10C
10D
10E
10E
16
16
17
17
17
18
18
18
19
19
20
21
22
22
23
23
24
25
26
30
31
32
33
34
35
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***B | VALVE, INTAKE | |
| 10 | 6***D | ROCKER ARM S/F ASSY | |
| 10A | 6***C | ROCKER ARM, INTAKE | |
| 10B | 6***C | ROCKER ARM, EXHAUST | |
| 10C | 6***A | SHAFT, ROCKER ARM | |
| 10D | 6***3 | BRACKET, ROCKER ARM | |
| 10E | 6***4 | BRACKET, ROCKER ARM | |
| 16 | 6***5 | BRACKET, ROCKER ARM | |
| 17 | 6***4 | SPRING, COMPESSION | |
| 18 | 6***B | Washer | |
| 19 | 0***0 | Ring | |
| 2 | 6***B | VALVE, EXHAUST | |
| 20 | 6***8 | BOLT, SOCKET | |
| 21 | 0***6 | Washer | |
| 22 | 6***4 | SCREW, ADJUST | |
| 23 | 6***3 | NUT | |
| 24 | 6***2 | CAP, INTAKE | |
| 25 | 6***6 | CAP, EXHAUST | |
| 26 | 6***0 | BOLT, COLLARED HEX. | |
| 3 | 6***4 | SPRING, VALVE | |
| 30 | 6***C | TAPPET, VALVE | |
| 31 | 6***5 | ROD, PUSH | |
| 32 | 1***3 | CAMSHAFT | |
| 33 | 0***6 | PIN, DOWEL | |
| 34 | 6***2 | WASHER, THRUST | |
| 35 | 0***1 | BOLT;HEXM6X16 | |
| 4 | 6***8 | PLATE, VALVE SPRING | |
| 40 | 6***7 | GEAR, CAM SHAFT | |
| 41 | 6***7 | BOLT, COLLARED HEX. | |
| 42 | 6***8 | GEAR, IDLE | |
| 43 | 6***6 | PIN, IDLE GEAR | |
| 44 | 6***B | WASHER, THRUST | |
| 45 | 6***8 | BOLT, COLLARED HEX. | |
| 46 | 6***2 | GEAR, DRIVE, INJECTION | |
| 47 | 6***5 | PIN, IDLE GEAR | |
| 48 | 6***А | WASHER, THRUST | |
| 49 | 6***8 | BOLT, COLLARED HEX. | |
| 5 | 6***8 | WASHER | |
| 50 | 6***9 | BOLT, COLLARED HEX. | |
| 6 | 6***9 | COTTER, VALVE | |
| 7 | 6***6 | SEAL, VALVE STEM | |
| 8 | 6***A | CALIPER, INTAKE | |
| 9 | 6***1 | CALIPER, EXHAUST |
