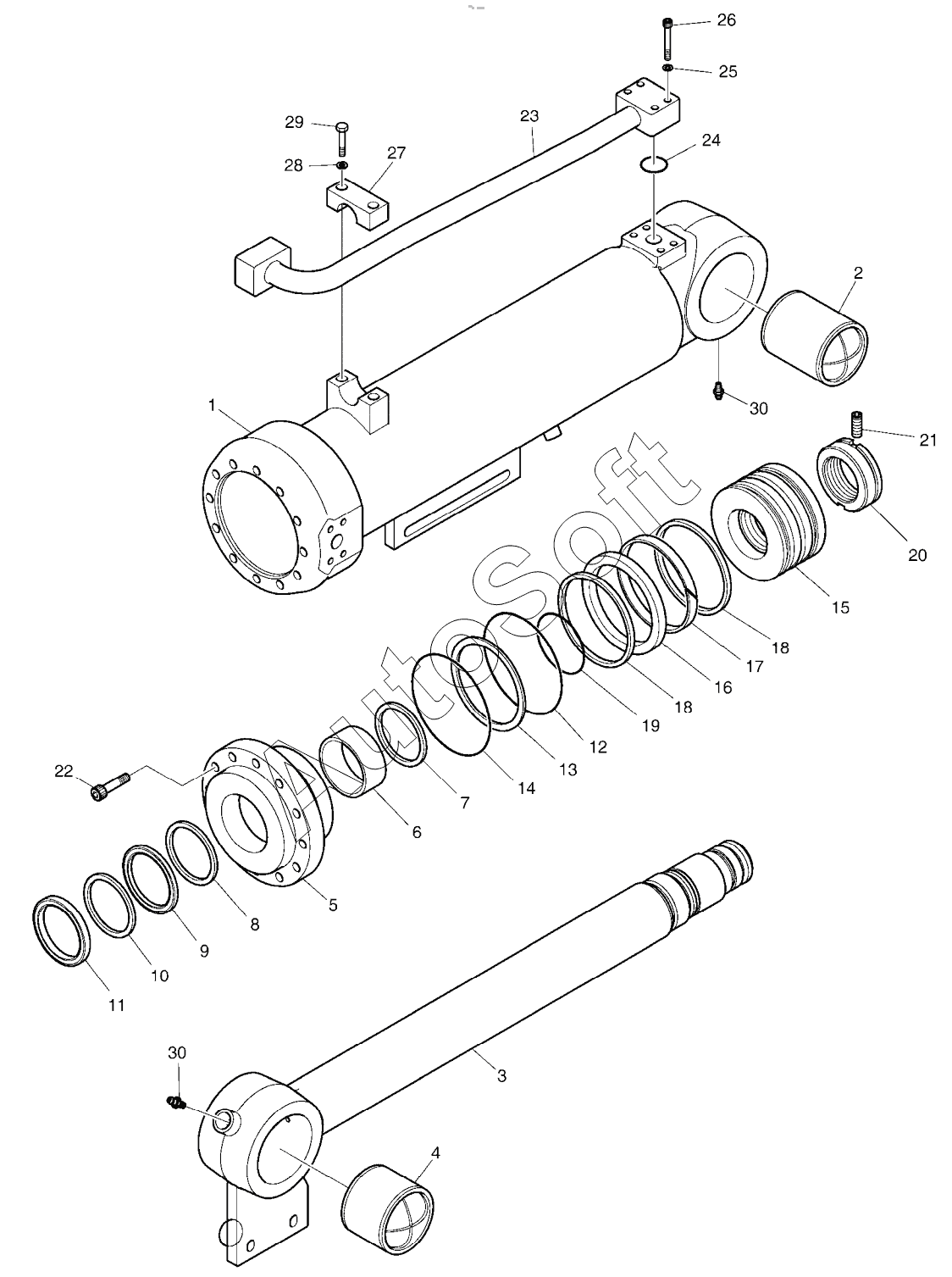

Каталог запасных частей к технике: Doosan DL220 (2010). BUCKET CYLINDER
400310-00061A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
K9004589
K9004589
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400310-00061A | 4***A | CYLINDER, BUCKET | |
| K9004589 | K***9 | SEAL KIT, BUCKET | |
| 1 | 4***8 | TUBE ASSY | |
| 2 | 1***5 | BUSH, STEEL | |
| 3 | 4***1 | ROD ASSY, CYLINDER | |
| 4 | 1***7 | BUSH | |
| 5 | K***1 | COVER, ROD | |
| 6 | 1***7 | BUSH, DU | |
| 7 | 1***2 | RING, RETAINING | |
| 8 | 1***8 | U-PACKING | |
| 9 | 1***1 | RING, BACK-UP | |
| 10 | 1***0 | WIPER, DUST | |
| 11 | 1***0 | RING, RETAINING | |
| 12 | S***1 | O-RING | |
| 13 | S***0 | RING, BACK-UP | |
| 14 | 2***6 | O-RING | |
| 15 | K***2 | PISTON | |
| 16 | 1***2 | RING, GLYD | |
| 17 | 1***0 | RING, WEAR | |
| 18 | K***9 | RING, DUST | |
| 19 | 1***6 | O-RING | |
| 20 | K***2 | NUT, PISTON | |
| 21 | S***6 | Screw, set | |
| 22 | S***1 | BOLT, SOCKET M14X2.0X45 | |
| 23 | K***4 | PIPE ASS'Y | |
| 24 | S***1 | O-RING | |
| 25 | S***3 | WASHER;SPRING | |
| 26 | S***1 | Bolt, socket | |
| 27 | 1***7 | CLAMP, PIPE | |
| 28 | S***3 | WASHER;SPRING | |
| 29 | S***1 | BOLT, HEX | |
| 30 | S***1 | NIPPLE;GREASE |
