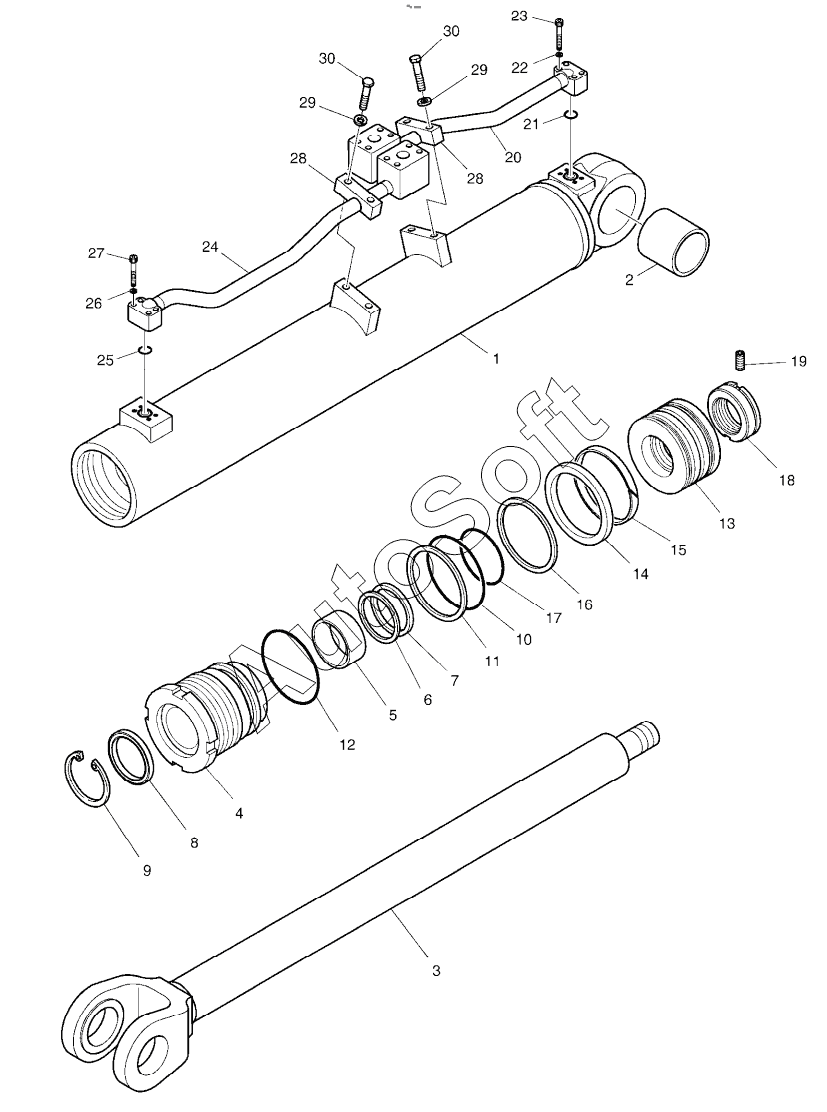

Каталог запасных частей к технике: Doosan DL220 (2010). LIFT CYLINDER
16
K9004590
K9004590
30
30
29
29
28
28
27
26
25
24
23
22
21
20
19
18
17
400321-00101
400321-00101
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400321-00101 | 4***1 | CYLINDER, LIFT ARM | |
| K9004590 | K***0 | SEAL KIT, LIFT CYLINDER | |
| 1 | 4***7 | TUBE ASSY | |
| 2 | 1***6 | BUSH | |
| 3 | 4***0 | ROD ASSY, CYLINDER | |
| 4 | K***7 | COVER, ROD | |
| 5 | K***1 | BUSH, DD | |
| 6 | 1***7 | PACKING, U | |
| 7 | K***7 | RING, BACK-UP | |
| 8 | 1***9 | WIPER, DUST | |
| 9 | K***1 | RING, RETAINING | |
| 10 | S***1 | O-RING | |
| 11 | K***8 | RING, BACK-UP | |
| 12 | S***1 | O-RING | |
| 13 | K***8 | PISTON | |
| 14 | K***6 | RING, GLYD | |
| 15 | 1***7 | RING, WEAR | |
| 16 | K***2 | RING, DUST | |
| 17 | 1***7 | O-RING | |
| 18 | 1***3 | NUT, PISTON | |
| 19 | S***6 | Screw, set | |
| 20 | 4***2 | PIPE, CYLINDER | |
| 21 | S***1 | O-RING | |
| 22 | S***3 | WASHER | |
| 23 | S***1 | Bolt, hex. Socket | |
| 24 | 4***3 | PIPE, CYLINDER | |
| 25 | S***1 | O-RING | |
| 26 | S***3 | WASHER | |
| 27 | S***1 | Bolt, hex. Socket | |
| 28 | 1***8 | CLAMP, PIPE | |
| 29 | S***3 | WASHER;SPRING | |
| 30 | S***3 | BOLT, HEX. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
