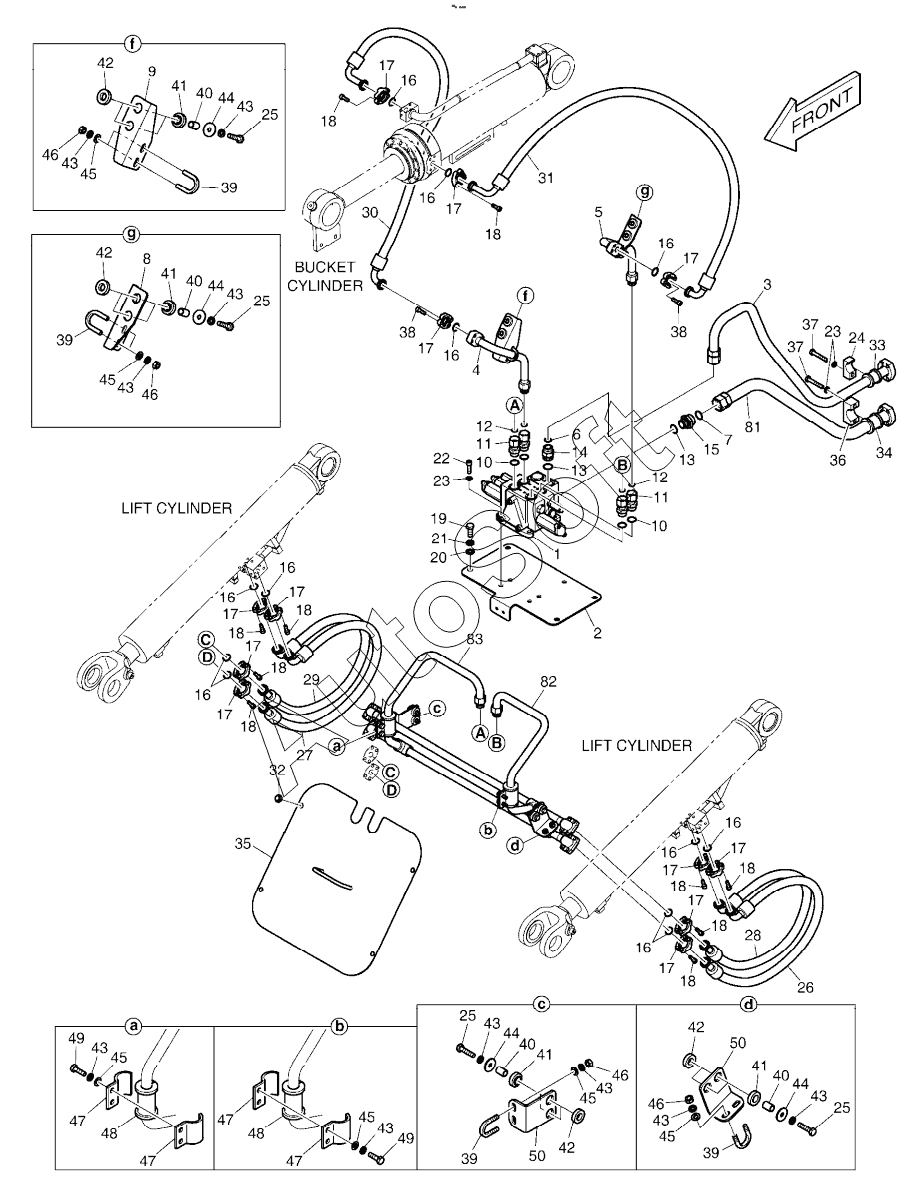

Каталог запасных частей к технике: Doosan DL220 (2010). CONTROL VALVE PIPING - 2 SPOOL
41
41
41
41
28
29
30
31
32
33
34
35
36
37
37
38
38
39
39
39
39
40
40
40
40
27
42
42
42
42
43
43
43
43
43
43
43
43
43
43
44
44
44
44
45
45
45
45
45
45
46
46
46
46
47
47
47
47
48
48
49
49
50
50
81
82
83
14
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
420212-02163
420212-02163
420212-02163
420212-02163
15
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
19
20
21
22
23
23
24
25
25
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-02163 | 4***3 | PIPING, FRONT, 2SPOOL | |
| 1 | 4***4 | CONTROL VALVE(2-SPOOL) | |
| 2 | 1***6 | SUPPORT, CONTROL VALVE | |
| 3 | 4***9 | PIPE, P LINE | |
| 4 | 4***0 | PIPE, BUCKET, (R.H) | |
| 5 | 4***9 | PIPE, BUCKET, (L.H) | |
| 6 | S***1 | O-RING | |
| 7 | 2***7 | O-ring | |
| 8 | 1***5 | BRACKET, CONTROL PIPE(L.H) | |
| 9 | 1***6 | BRACKET, CONTROL PIPE(R.H) | |
| 10 | S***1 | O-RING | |
| 11 | 2***1 | ADAPTER | |
| 12 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 14 | D***1 | ADAPTER | |
| 15 | D***4 | ADAPTER | |
| 16 | 2***2 | O-RING | |
| 17 | 2***9 | FLANGE | |
| 18 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 19 | S***6 | BOLT M16X2.0X40 | |
| 20 | S***3 | WASHER M16 | |
| 21 | S***3 | WASHER;SPRING | |
| 22 | S***6 | BOLT;SOCKET | |
| 23 | S***3 | WASHER;SPRING M10 | |
| 24 | 1***5 | CLAMP, PIPE | |
| 25 | S***6 | BOLT | |
| 26 | D***0 | HOSE | |
| 27 | D***0 | HOSE | |
| 28 | D***9 | HOSE | |
| 29 | D***9 | HOSE | |
| 30 | D***3 | HOSE | |
| 31 | D***8 | HOSE | |
| 32 | D***3 | BOLT | |
| 33 | K***8 | RUBBER | |
| 34 | K***9 | RUBBER | |
| 35 | 1***8 | COVER, FOR 2-SPOOL | |
| 36 | 1***4 | CLAMP, PIPE | |
| 37 | S***6 | BOLT | |
| 38 | S***6 | BOLT M10X1.5X35 | |
| 39 | 1***A | BOLT, U, 3/4" PIPE | |
| 40 | 1***0 | SPACER, MOUNTING | |
| 41 | 1***8 | RUBBER, MOUNT, UPPER | |
| 42 | 1***9 | RUBBER, MOUNT, LOWER | |
| 43 | S***3 | WASHER;SPRING M10 | |
| 44 | D***4 | WASHER, PLAIN | |
| 45 | S***3 | WASHER;PLAIN | |
| 46 | S***3 | NUT M10X1.5 | |
| 47 | 1***2 | CLAMP, PIPE | |
| 48 | 1***4 | RUBBER | |
| 49 | S***6 | Bolt | |
| 50 | 1***1 | BRACKET, PIPE CLAMP | |
| 81 | K***7 | PIPE | |
| 82 | 4***3 | PIPE, BOOM DOWN, (2SPOOL) | |
| 83 | 4***4 | PIPE, BOOM UP, (2SPOOL) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
