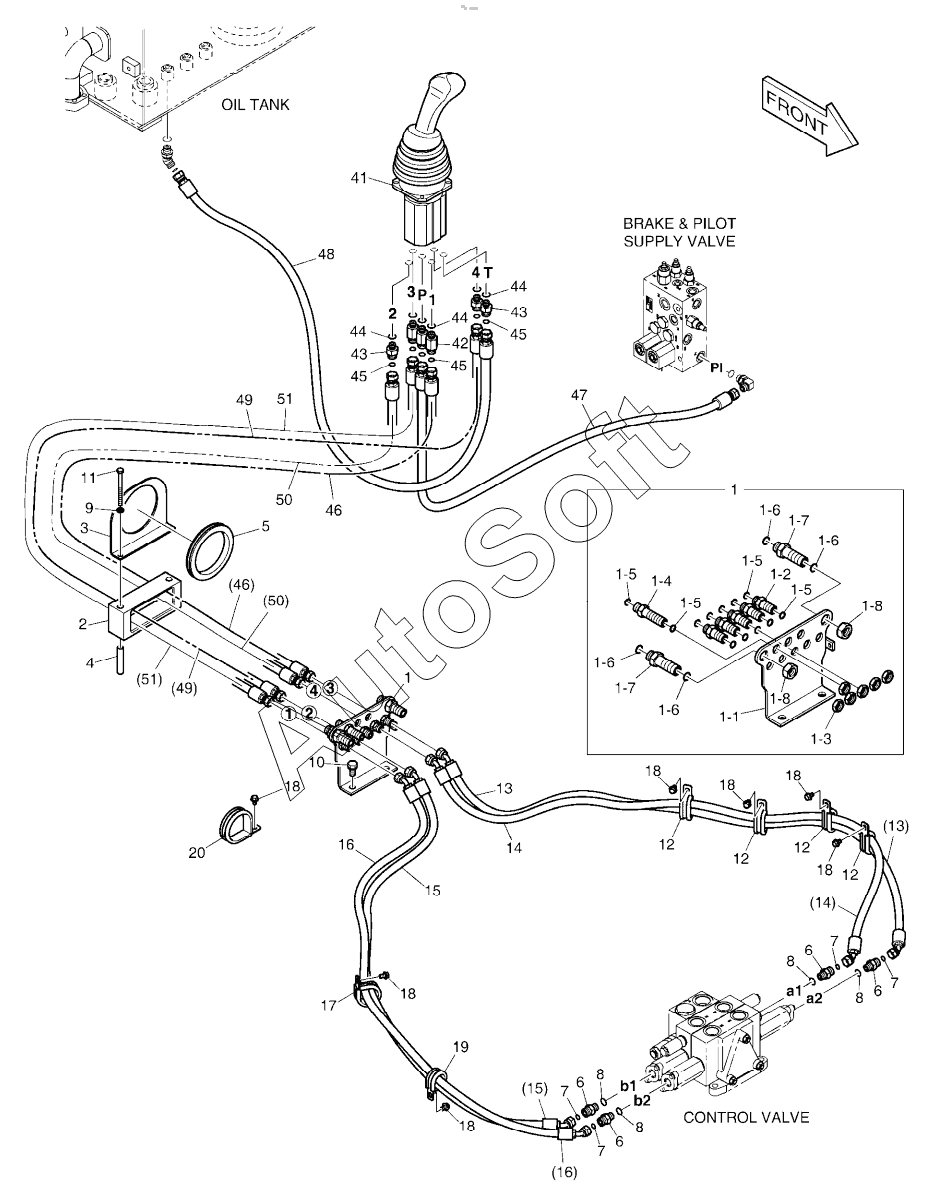

Каталог запасных частей к технике: Doosan DL220 (2010). PILOT PIPING - MONO LEVER + 2 SPOOL
420212-02219
420212-02219
1
1
1
1-1
1-2
1-3
1-4
1-5
1-5
1-5
1-5
1-6
1-6
1-6
1-6
1-7
1-7
1-8
1-8
2
2
3
3
4
4
5
6
6
6
6
7
7
7
7
8
8
8
8
9
10
11
12
12
12
12
13
13
14
14
15
15
16
16
17
18
18
18
18
18
18
18
19
20
41
42
43
43
44
44
44
45
45
45
46
46
47
48
49
49
50
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-02219 | 4***9 | PIPING, PILOT, MONO LEVER | |
| 1 | 4***9 | JOINT SUB ASSY | |
| 1-1 | 1***4 | BRACKET | |
| 1-2 | D***2 | ADAPTER | |
| 1-3 | D***2 | NUT | |
| 1-4 | D***9 | ADAPTER | |
| 1-5 | S***1 | O-RING | |
| 1-6 | S***1 | O-RING | |
| 1-7 | D***8 | Adapter | |
| 1-8 | 1***5 | Nut | |
| 10 | D***1 | BOLT, SET | |
| 11 | S***6 | BOLT | |
| 12 | 1***3 | CLIP | |
| 13 | D***3 | HOSE | |
| 14 | D***9 | HOSE | |
| 15 | D***3 | HOSE | |
| 16 | D***4 | HOSE | |
| 17 | 1***7 | CLIP;BAND | |
| 18 | K***9 | BOLT | |
| 19 | 1***5 | CLIP D32/M8 | |
| 2 | K***9 | RUBBER | |
| 20 | 1***8 | Clip | |
| 3 | K***3 | BRACKET | |
| 4 | K***3 | SPACER | |
| 41 | 4***5 | VALVE, REMOCON | |
| 42 | D***0 | ADAPTER | |
| 43 | D***7 | ADAPTER | |
| 44 | S***1 | SEAL RING | |
| 45 | S***1 | O-RING | |
| 46 | D***9 | HOSE ASSY | |
| 47 | D***0 | HOSE ASSY | |
| 48 | D***1 | HOSE ASSY | |
| 49 | D***9 | HOSE ASSY | |
| 5 | 2***7 | GROMMET | |
| 50 | D***9 | HOSE ASSY | |
| 51 | D***9 | HOSE ASSY | |
| 6 | D***6 | ADAPTER | |
| 7 | S***1 | O-RING | |
| 8 | S***1 | O-RING | |
| 9 | S***3 | WASHER;SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
